移动式砂石筛分输送一体机结构设计

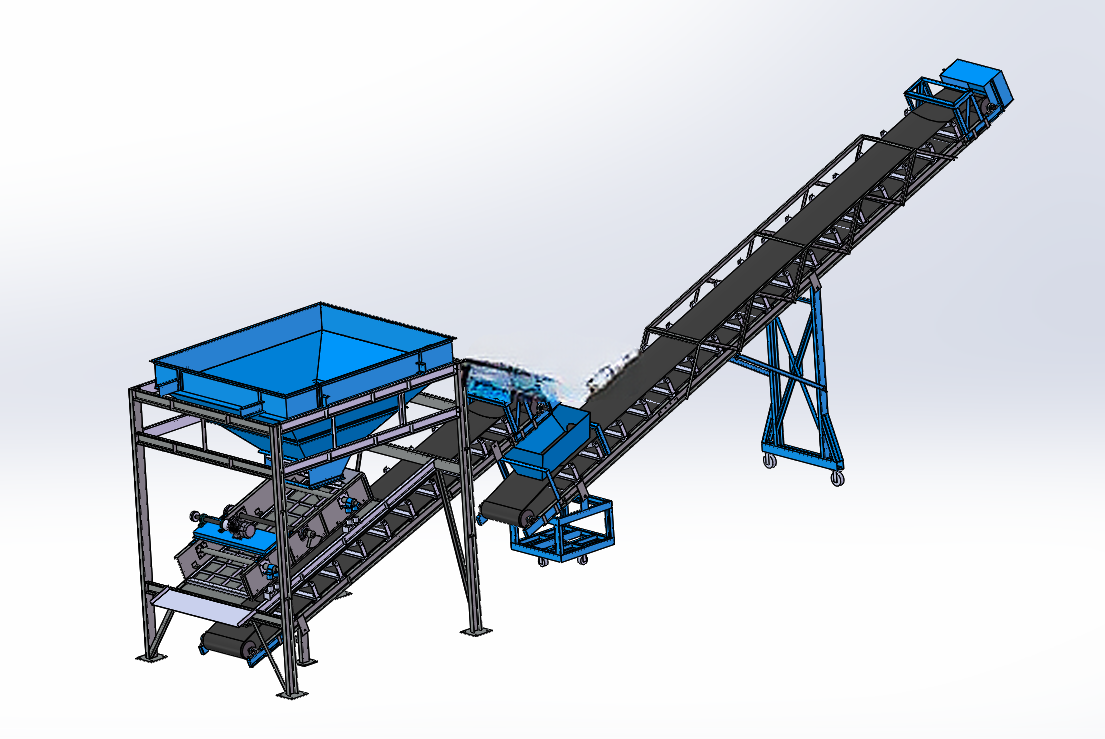

　　这套移动式砂石筛分输送一体机，是面向混凝土搅拌站、免烧砖厂现场砂石骨料预处理场景开发的成套设备，核心解决传统固定筛砂生产线转场困难、场地适配性差、给料筛分输送工序分散的痛点。整套设备集成受料储料、振动筛分、倾斜输送、移动转场四大功能模块，所有部件整合在可牵引移动的机架平台上，无需浇筑固定设备基础，抵达作业现场后仅需调平支撑脚、接电即可投入生产，特别适合砂矿多点作业、临时工地骨料加工、小型建材厂频繁转场的使用需求。

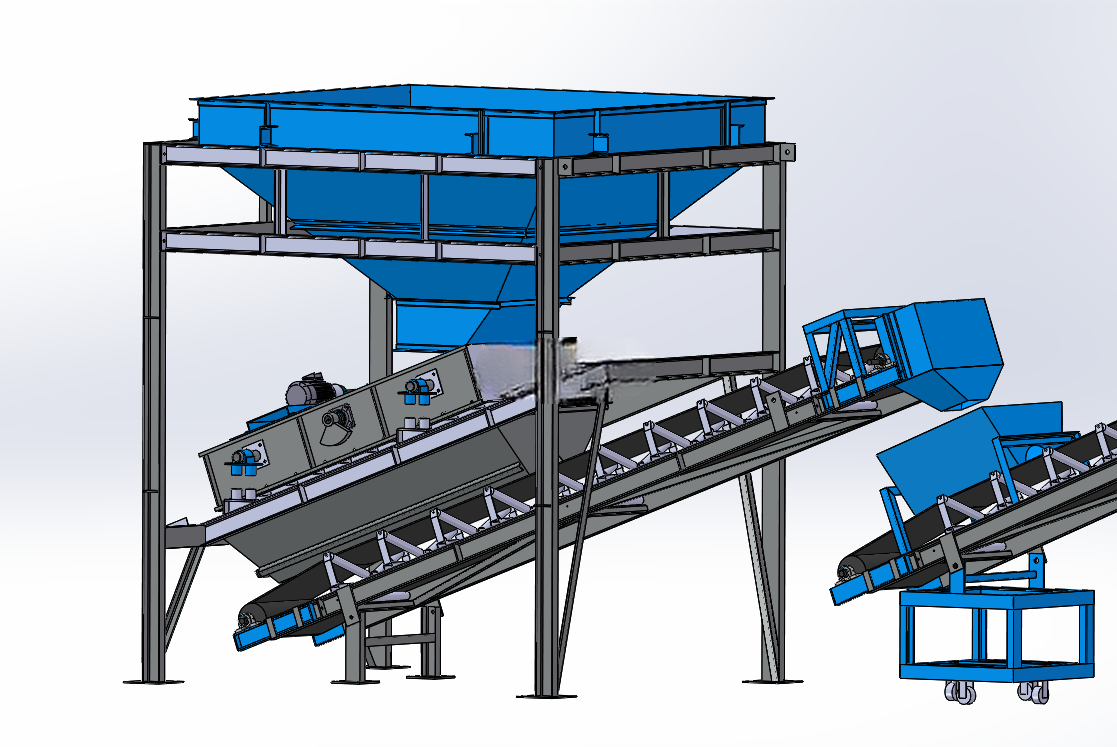

　　从现场作业逻辑来看，设备最前端设置高位受料斗，料斗采用倒锥渐缩结构，斗壁倾角大于砂石物料的自然安息角，避免湿砂、含泥骨料起拱堵料，装载机可直接将原砂、碎石混合料卸入料斗，料斗下方设置可调开度的给料槽，可根据筛分机处理能力均匀喂料，避免瞬时给料过多造成筛网压料、筛分效率下降。受料斗下方搭载振动筛体，筛箱采用倾斜布置，配置不同孔径的筛网层，可一次性分离出符合混凝土拌合、砖厂制砖要求的合格细砂与超径骨料，筛体侧边设置振动电机激振源，激振力可根据物料含水率、含泥量调整，筛网采用模块化压条固定，磨损后可快速拆卸更换，筛下合格物料直接导入低位接料溜槽，超径筛上物可从筛体尾端排出单独堆放。

　　筛分后的合格砂石通过两段倾斜带式输送机完成转运：第一段短输送机承接筛下物料，将物料抬升后转卸至第二段长距离大倾角输送机，长输送机采用槽型托辊组承载输送带，两侧设置挡边防止散料滑落，输送机桁架采用型钢焊接结构，中间设置可调节高度的支撑立柱，可根据后续接料设备——比如搅拌站料仓、砖厂配料斗、转运料车的进料高度调整输送机倾斜角度与出料端高度，出料端配置清扫器，刮除输送带表面粘附的细砂，避免回程带料造成地面撒料、滚筒磨损。

　　整套设备的移动设计是核心亮点：筛分主机段机架底部配置重载脚轮与牵引挂钩，长输送机的支撑腿底部也设置可调支撑与移动轮，转场时可将长输送机倾角调低、整体牵引拖挂，无需拆解输送段，短距离转场可由装载机直接牵引，长距离转运可由平板车整体运载；作业时放下各支撑腿，调整支脚高度让机架保持水平，抵消地面不平整带来的设备偏载，避免振动筛运行时机架晃动、输送带跑偏。

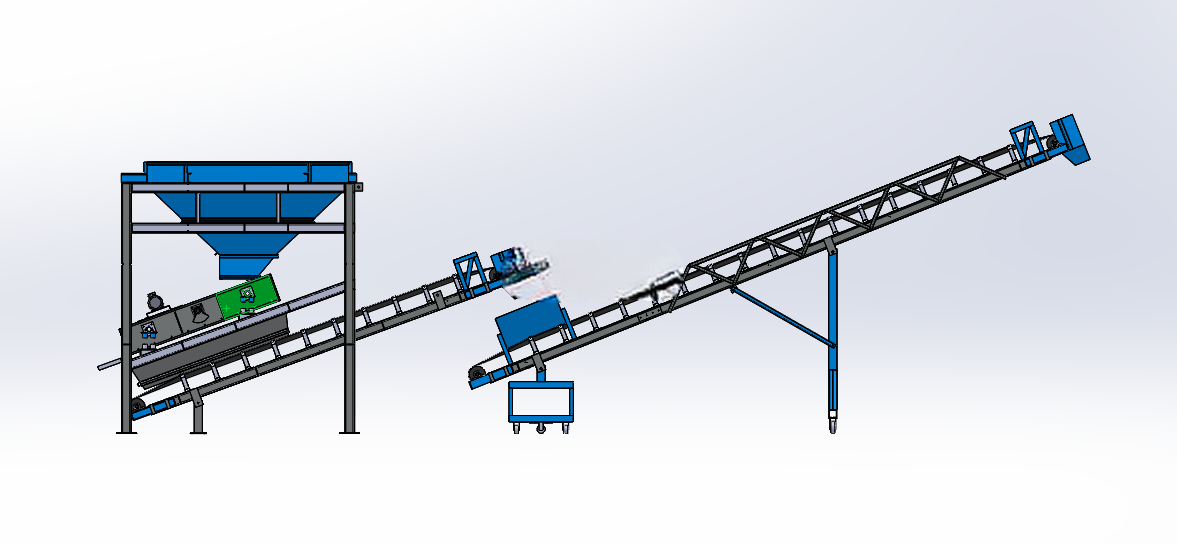

　　从安装边界与尺寸适配角度，整套设备展开后总长沿物料输送方向延伸，高位受料斗的进料高度匹配常规装载机铲斗卸料高度，无需额外搭建上料平台；长输送机的抬升高度覆盖常规小型搅拌站骨料仓、免烧砖机配料仓的进料口标高，设备两侧预留振动电机维护、筛网更换、输送带调偏的操作空间，机架底部留出接料小车通行空间，筛分后的多余骨料也可直接落入下方移动式料斗收集。结构设计上所有承载焊缝按动载工况校核，振动筛与机架之间采用弹性减震块连接，阻断振动向输送桁架、支腿传递，降低整机运行共振风险；输送带的张紧装置采用螺旋张紧结构，布置在输送机尾部滚筒处，日常维护时可快速调整输送带张紧度，补偿胶带老化伸长。

　　这套设备把散料筛分、输送工序从固定生产线变成可灵活转场的移动作业单元，在小型工程现场、零散砂矿加工场景下，省去了固定设备的基础施工、设备拆装搬迁成本，作业时可根据料堆位置随时移动设备，减少砂石物料的二次倒运距离，整体结构紧凑，各功能模块衔接流畅，完全适配建材生产现场的粗骨料预处理作业需求。
