板材压制线动力滚筒推板输送设备

　　这套结构方案面向板材压制工序后的出料、转接与下片场景，核心处理对象是经过压制作业的平板类工件。现场布局中，设备通常衔接在压制工位末端，工件完成压型后由前段工序送入滚筒承载面，机身内置的推板执行件沿输送方向提供稳定推移力，把板材逐件引导至指定取料位或下一加工工位，避免人工直接在压制设备出口拖拽板材带来的磕碰、对位偏差与作业风险。

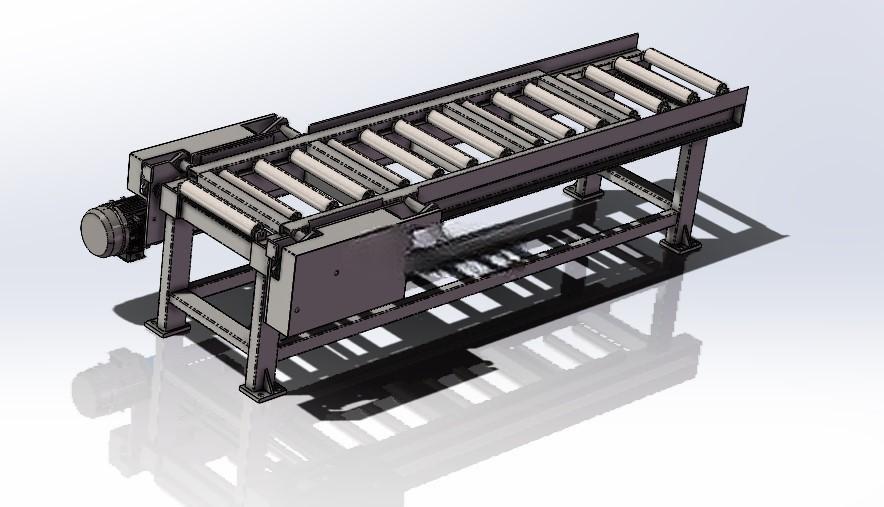

　　从整机构型看，承载段采用长条形卧式机架，顶面排布多根平行动力滚筒，滚筒轴线与板材进给方向垂直，工件底面与滚筒外圆形成线接触，推移过程中摩擦阻力小，板面不易产生划伤。机架主体采用型钢焊接后整体加工的思路，两侧主梁承担滚筒支座、传动组件与驱动单元的载荷，支腿下方设置可调脚杯，现场安装时可依据地坪高差微调机身水平度，也能抵消长期运行产生的微量沉降。

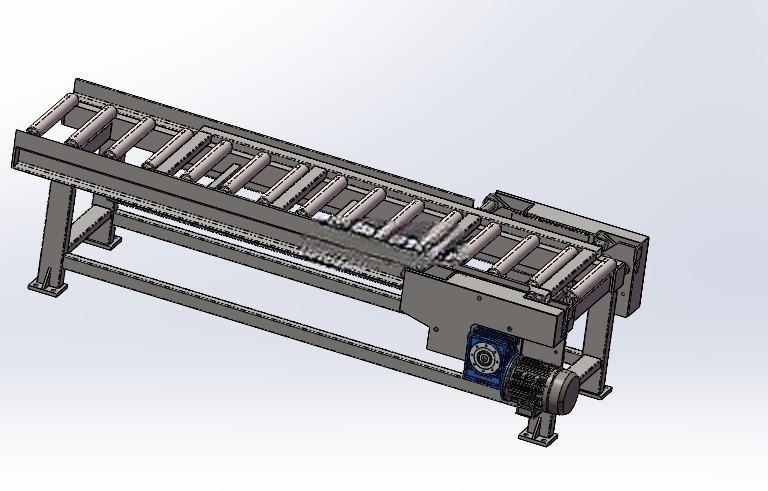

　　驱动部分布置在机架侧端，电机经减速机构传递扭矩，再通过链传动或同步带传动把动力分配至各滚筒，传动路径紧凑，侧装方式也让出了机身正下方的维护空间，日常检查张紧件、润滑传动节点时无需拆解上部滚筒组。推板执行机构集成在机架内部，沿输送方向做直线往复动作，推头行程覆盖板材从压制出口到过渡位的完整位移区间，动作节拍可与前段压制设备的出料信号联动，实现工件到位后自动推送、空位时待机的逻辑。

　　结构设计阶段优先考虑了板材工况的特殊性：平板工件面积大、刚性存在差异，推移时若受力点偏置极易出现板面偏移、卡滞，因此滚筒排布间距按常见板材最小支撑跨度设定，保证工件在承载面上始终有不少于三处支撑，薄型板材输送过程中不会出现明显下挠；推头作用面做了加宽处理，接触板材时压强更低，不会在板边留下压痕。机身两端预留了与上下游设备对接的安装接口，进料端高度可匹配压制设备出料台面，出料端可衔接升降台、码垛工位或人工检验台，产线重构时只需调整支腿高度与对接连接件，无需改动主体输送结构。

　　安装边界方面，整机呈长条形布局，长度方向沿产线出料轴线延伸，宽度方向仅略大于板材最大通行宽度，侧向除驱动组件外无突出结构，车间排布时设备侧边预留检修通道即可，不需要额外占用大面积操作空间。高度方向上，滚筒工作面标高按照人体工学取料高度与前段设备出口标高双重约束设定，底部支腿调节行程覆盖常规车间地坪误差范围；电气走线沿机架内侧线槽布设，驱动与检测元件的线缆全部隐藏在梁体内部，既避免板材剐蹭线缆，也减少车间粉尘堆积在管线表面。

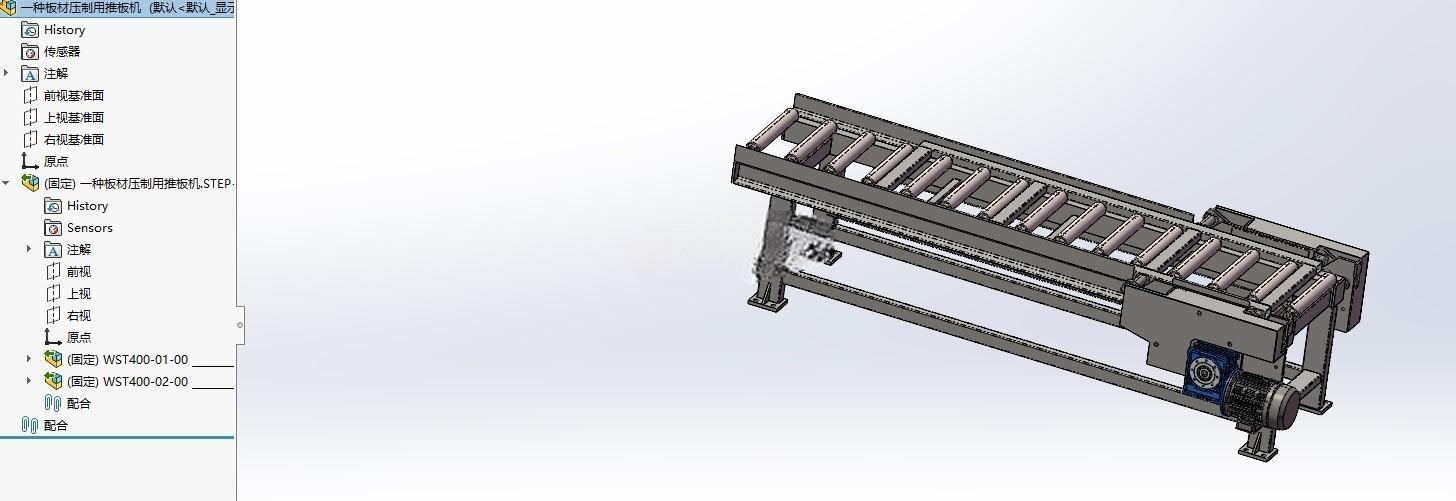

　　实际运行逻辑上，板材进入滚筒段后，检测元件确认工件完全就位，推板机构启动，动力滚筒同步运转，两者配合把板材平稳向前输送；当板材到达出料定位点后，推头快速回退至初始位置，等待下一件工件进料。整套机构把滚筒输送的连续承载优势与推板机构的强制推移特性结合，针对表面平整、重量偏大的板材类工件，比普通皮带输送更耐磕碰、承载能力更强，也比纯人工转运的对位精度更高，能够直接嵌入板材压制、钣金加工、板材仓储转运等自动化产线中，作为工序间的工件过渡单元使用。建模过程中所有运动副均按实际装配关系定义，滚筒转动、推板往复的行程区间清晰，机架焊缝、紧固件、传动件的装配层级完整，可直接用于非标方案评审、工位布局校核与后续出图加工参考。
