微波炉电机全自动装配产线

　　这条产线的落地场景是家用小家电主机厂的电机车间，对应微波炉驱动电机这类小功率定转子组件的批量装配工序，把原先分散在冲压、绕线、装配、检测、打包各个独立工位之间靠人工周转的作业串成连续流，车间里原先按机群式排布的绕线机、硅钢片叠压工位、转子压装台、入壳紧固工位被重新按工艺流向排布，通道宽度按照AGV双向通行预留，主通道留足1.8m以上，侧边检修通道不小于0.8m，避免物料车和运维人员交叉干涉。

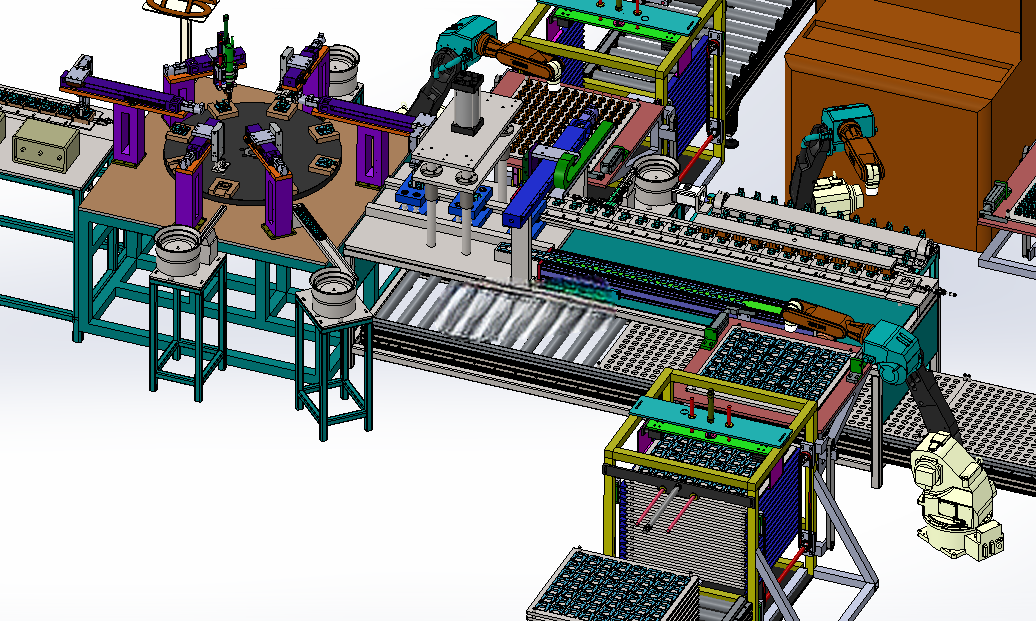

　　从产线布局逻辑来看，线体没有采用单一的倍速链强制输送方案，而是按物料特性拆分上料路径：线圈、硅钢体、转子这几类外形规整、重量偏大、来料栈板标准化的工件，走AGV定点配送路线，栈板由立体库区出库后，AGV沿地面磁导航路径行驶到对应工站的上料端口，工站入口配置载具定位机构，带锥度的定位销对栈板基准孔做二次纠偏，重复定位精度控制在±0.2mm以内，机器人抓取时不需要额外做视觉二次拍照补偿；而螺丝、垫片、小型卡扣、绝缘端子这类尺寸小、形状杂、排序难度低的散件，全部配置振动盘自动上料，振动盘出口接直振送料轨道，轨道末端设分料挡停机构，缺料时传感器触发信号提醒补料，不需要人工逐件摆放。

　　整线一共配置六台多关节工业机器人，分工完全对应工序节拍：线圈上料工位布置一台，负责把AGV送来的线圈组件从载具里抓取并转移到绕线后检测工位；硅钢体上料工位布置一台，完成硅钢片叠压后的定子铁芯取放、定位到装配工装；转子自动上料工位布置一台，承担转子轴压装、轴承套入过程中的工件转序；剩下三台机器人集中在产线尾段的打包区域，分别完成成品装箱、隔板投放、外箱码垛动作，打包段的三台机器人作业范围互相错开，安全围栏的开门位置对应急停通道，任一机器人触发安全停止信号时，相邻工位的输送线会同步降速，不会出现工件堆积。

　　产线的节拍设计围绕3.5秒的理论工位节拍做平衡，工序拆分时把作业时间较长的压装、绝缘电阻测试、空载性能检测环节拆成双工位并行，工件从主线体分流到两个并行测试工站，测试完成后再合流到下一段输送线，避免单工位耗时过长拖慢整线产出，折算下来每小时理论产出可以达到千件级别，匹配小家电主机厂大批量订单的排产需求。

　　从安装边界来看，整线主体沿车间长轴方向排布，立体仓储货架区布置在产线末端的AGV回路侧，货架采用多层横梁式结构，底层预留AGV取货高度，中层存放标准载具，顶层存放备用工装夹具，货架和产线主体之间的安全距离按照AGV转弯半径核算，最小转弯位置留足0.5m的冗余空间，防止AGV载货转弯时剐蹭货架立柱。各工站的机架主体采用工业铝型材拼装，防护面板采用透明亚克力加钣金边框，设备底部设置可调脚杯，安装时先拉基准线校准整线直线度，全程水平误差控制在每米0.1mm以内，输送线对接处的高度差不超过0.5mm，避免工件流转时出现卡滞。

　　产线的控制架构采用分布式IO布置，每个工站的电磁阀、传感器就近接入远程IO模块，主电控柜布置在产线中段的侧边，柜内预留足够的散热空间，线槽分开走动力线和信号线，避免机器人伺服驱动器的信号干扰测试仪器的采集数据。工位之间的过渡输送采用带挡停的倍速链，工装板带RFID载码体，工件进站时自动读取当前工序的装配参数，漏装、扭矩不合格的工件会在分流工位被自动顶出到返修段，不会流入下一道工序。

　　人员配置上，整线正常运行时仅需要一名运维人员沿巡检路线定时巡查，处理振动盘补料、异常工件复位、设备状态确认，原先十一人的定员可以大幅缩减，既降低重复搬运、重复取放的人工劳动强度，也避免人工装配时扭矩不一致、漏装零件的质量波动。产线的三维建模过程中所有运动机构都做了干涉检查，机器人全行程动作范围和周边护栏、输送线、物料架的最小安全距离都做了仿真验证，现场安装时不需要再大规模切割返工，各模组的安装孔位、对接法兰都按通用标准设计，后续更换电机型号时只需要更换对应定位工装，不需要改动整线主体布局。
