全自动动平衡检测移栽上下料工作站

　　这套全自动动平衡测量移栽工作站面向旋转类零部件量产线的终检与流转环节，常见于电机转子、轴流风轮、小型叶轮、带轴回转件等需要逐件做动平衡校验的产线布局中。设备把上料、缓存、测量、定位转向、合格件下料以及异常件隔离等动作整合在同一台机架内，减少工件在平衡机、传送带和人工工位之间的二次搬运，也避免人工取放时对已校准工件造成磕碰。

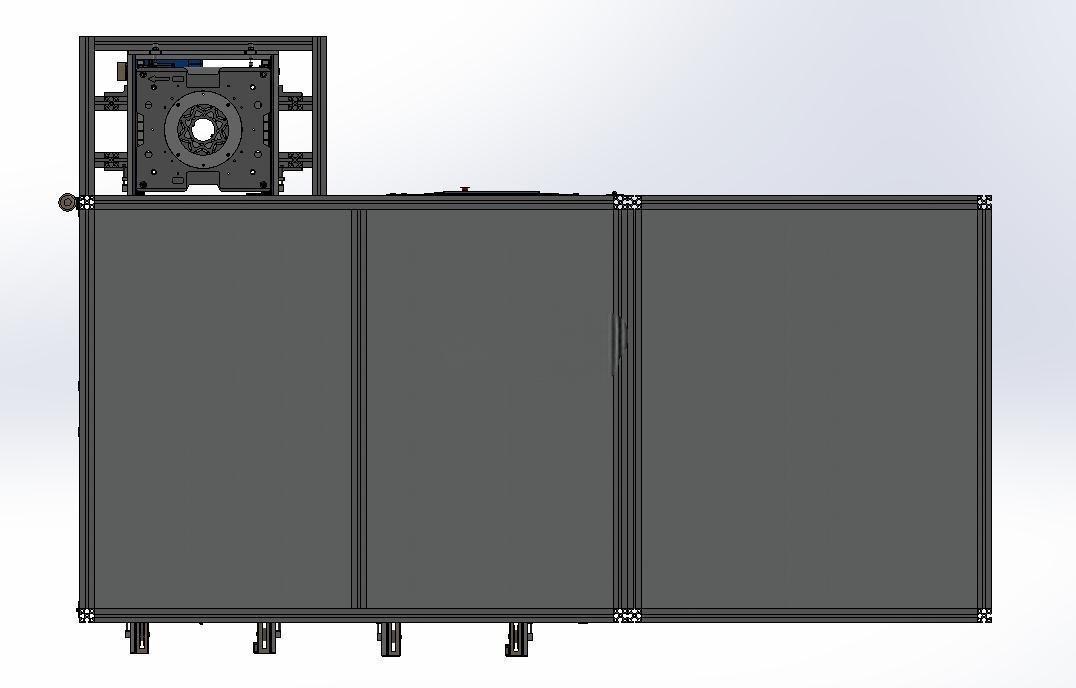

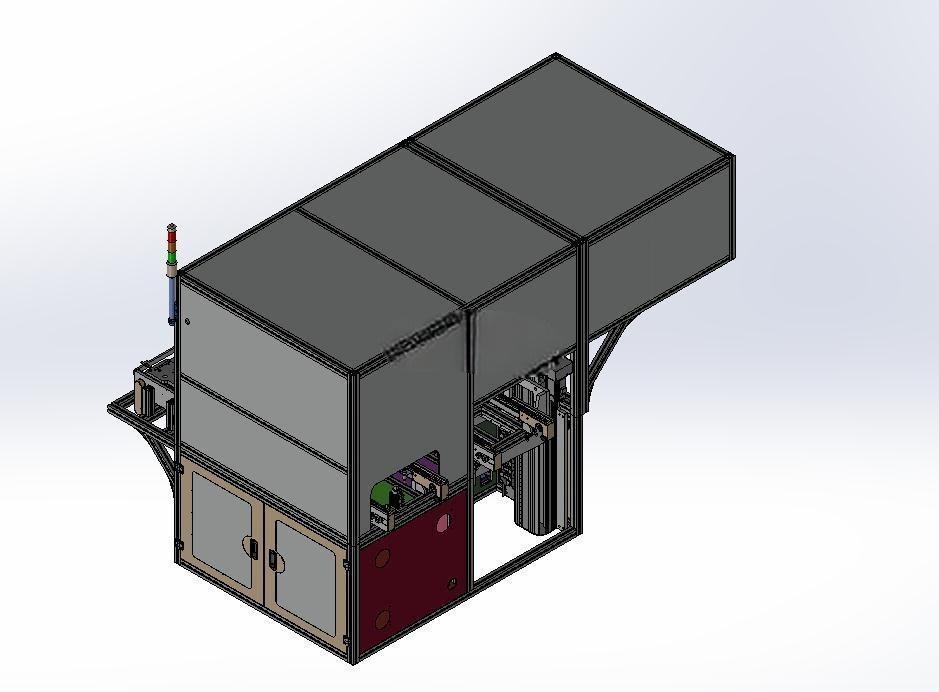

　　从现场布置看，整机主体采用长条形铝型材机架，下部由封板围出电气与气动元件安装空间，上部布置输送面、缓存区、测量机构和移栽执行单元。机架长度方向承担工件从入料端到测试端再到出料端的流转，宽度方向则预留维护通道和机构运动包络。底部设置可调脚杯，安装时需要先校正输送面水平，再固定设备与地面的相对位置；若并入已有产线，入料升降段的高度要与前道工序出料节拍对齐，出料侧则要给机械手或接料盒留出取件空间。

　　工件进入设备后，先由入料升降传送带完成高度过渡。升降段的作用不只是把工件抬升到主线高度，也能在来料密集时形成短暂缓冲，使前道设备连续出料不会直接冲击测量工位。主线输送采用分段式结构，缓存区与测量区之间通过挡停、定位和夹持机构配合，保证工件到达测试位时姿态稳定。对于动平衡测量而言，工件支撑位置、轴向定位和压紧力都会影响读数，因此定位块、导向条和压紧组件需要根据工件外径、轴长及支承方式进行调整。

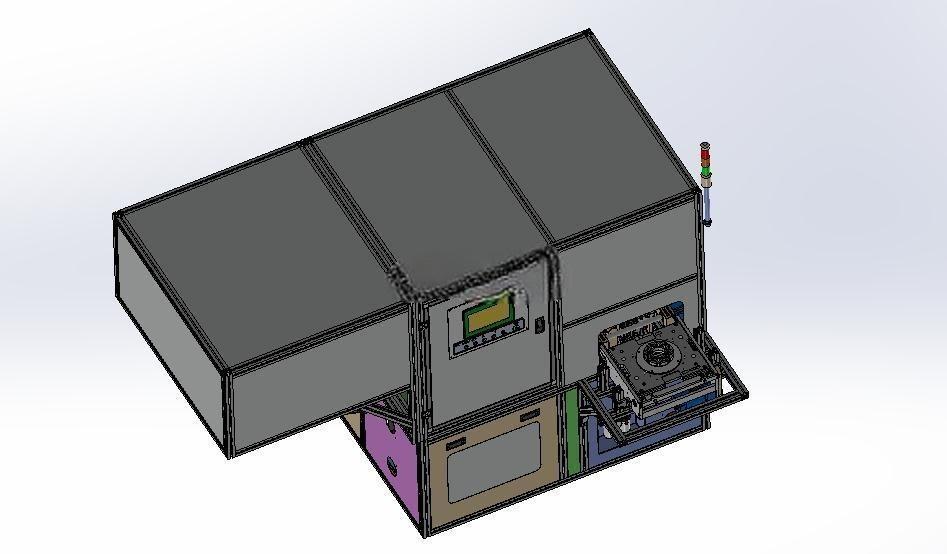

　　测量机构位于设备上部框架区域，核心是带定位基准的检测工位。工件被送入后，输送面让开工件旋转所需空间，支承组件托住回转基准，驱动单元带动工件升速，测量系统采集不平衡量及相位信息。测试完成后，设备根据结果决定后续路径：合格工件继续进入定位转向传送模组，由移栽机械手抓取并下放至出料位置；需要复核或不合格的工件可在程序中设置停留、分流或报警，避免与合格件混流。

　　移栽部分采用机械手下料思路，抓取端通常配置与工件外形匹配的夹爪或承托结构。设计时需要重点校核夹爪开合行程、夹持力、升降行程以及横移轴的运动范围。机械手不能只满足到达取放点，还要避开测量架、护栏、传感器和输送线侧边型材；在三维布局阶段，应把各轴极限位置、夹爪带载轮廓和工件最大外形一起做干涉检查。对于重量较轻但表面易划伤的回转件，承托式取放往往比刚性夹紧更稳妥；对于带轴转子，则可采用两端避让、中部夹持或轴部定位的方式。

　　结构设计上，机架外围封板主要承担安全防护和防尘作用，正面及侧面需保留可拆卸门板，便于检修伺服、驱动器、电磁阀、气源处理件和接线端子。上部测量架与主输送架之间要保证连接刚性，避免设备高速启停时测量基准发生微振。输送电机、同步带、直线模组和导向轴的安装面应尽量采用加工面或可调安装座，方便后期张紧和更换易损件。走线则建议沿型材内腔和拖链布置，活动段远离工件搬运区，固定段与气动管路分开，降低摩擦和误碰风险。

　　控制逻辑围绕节拍串联展开。入料检测传感器判断工件到位后，升降段启动；缓存区根据测量工位忙闲决定放行；测量位完成夹紧、旋转、停止和松开后，移栽机构取件；出料侧确认空位后再放料。若某一工位超时、工件姿态异常或气压不足，设备应暂停相关动作并保持安全位置。这样的流程使设备既能作为独立动平衡检测站使用，也能接入自动化产线，与前后加工、清洗、装配或包装工序衔接。

　　建模时需要把输送面高度、机架外轮廓、维护开门范围、机械手上下极限、工件最大通过尺寸和地脚安装孔位作为关键边界。布局完成后，还应复核操作人员在触摸屏、急停按钮、气源接口和电柜处的可达性。整体来看，该工作站的价值在于把动平衡测试从孤立工序变为连续自动化工序，通过稳定定位和自动移栽降低人工干预，让测量结果与物料流转都更可控。
