全自动边封热缩包装生产线结构设计

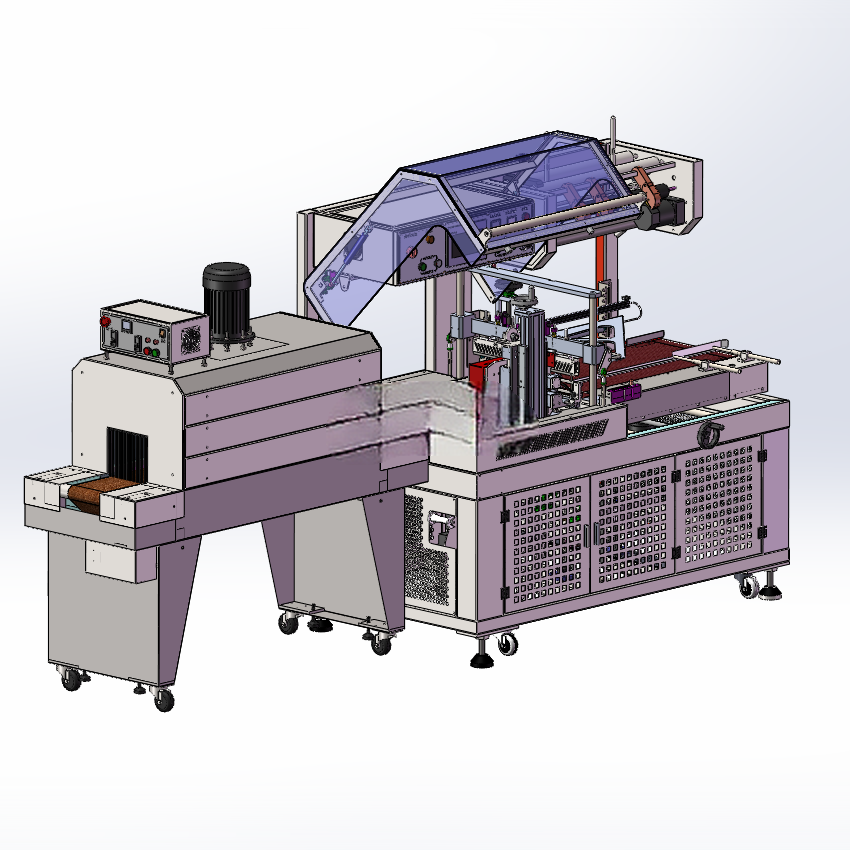

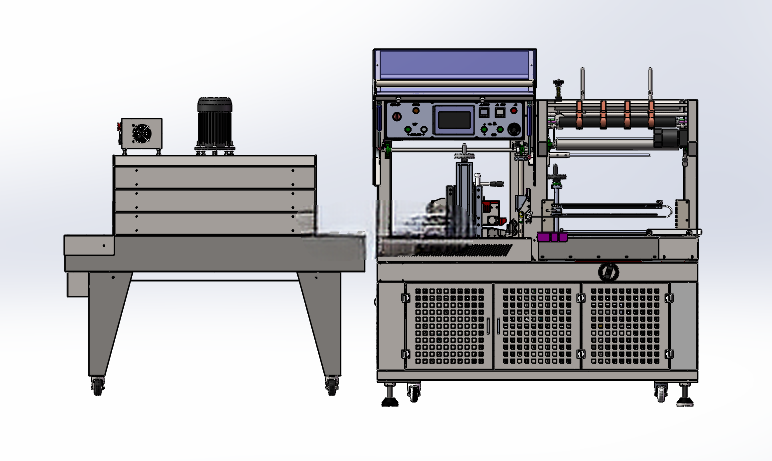

　　这套边封热缩包装成套设备在日化、食品、医药、五金小件、盒装日化用品以及电商集包工位的应用十分普遍，产线布局时通常将边封主机布置在前道，热收缩炉体通过衔接段直连输出端，工件从前端进料工位进入后，先由对折膜完成包覆，经侧边连续封切形成闭合膜套，再匀速送入热风循环炉膛完成膜面受热收缩，最终输出贴合紧密、外观规整的成品包装件。现场排布需要预留两侧维护空间，主机侧方封切机构、膜卷装载位要留出换膜操作距离，热缩炉顶部热风电机、加热舱检修位不能紧贴厂房梁柱，底部脚轮搭配可调支撑脚，就位后先调平再锁止，避免长输送段运行出现皮带跑偏。

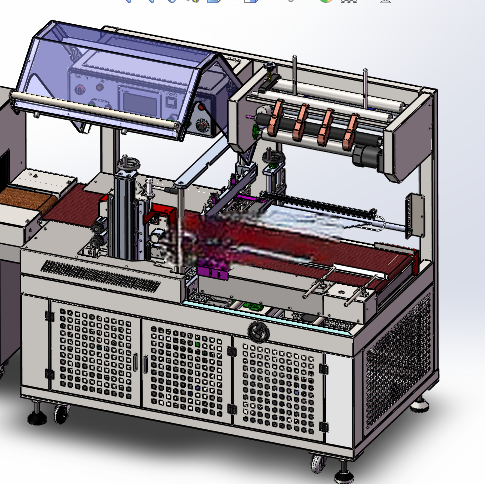

　　从结构设计逻辑来看，边封主机采用框架式方钢焊接机身，下部柜体既容纳电气控制元件，也作为整机承重基座，台面布置膜料张紧导向辊组、横向封切刀架、侧边连续封口机构以及工件输送皮带，前端进料段可对接上游自动理料线，也支持人工单件上料，光电检测元件实时识别工件位置，只有工件进入封切区间才触发送膜与封切动作，空转状态下机构自动待机，减少膜料与加热元件的无效损耗。封切执行部分采用恒温加热刀体配合弹性压合结构，封合PE、PVC、POF等常用热封膜时，温度可根据膜厚与材质调整，封口线宽度均匀，切边同步完成，不会出现膜边粘连、拖尾问题。

　　针对不同长宽高的盒装产品，换型时仅需调整手轮导向限位、封切高度与输送导向宽度，不需要更换核心封切部件，小批量多规格生产场景下换型耗时很短。热收缩炉段采用独立机架支撑，炉膛内部布置循环风道与加热组件，热风在炉内形成闭环对流，避免局部温度过高造成膜面烤焦，也减少热量直接外溢到车间环境，热能利用率比直排式热风结构更高。炉内输送采用耐高温辊道或网带，输送速度可随封切段节拍同步调节，工件在炉内停留时间匹配膜材收缩曲线，出炉后膜面平整无褶皱，边角包覆紧实。炉体入口与出口设置软质隔热帘，减少热量流失，顶部热风电机驱动风轮搅动炉内空气，温度传感器实时反馈舱内温度，温控偏差控制在工艺允许范围内。

　　整机的动作协同由主控柜统一调度，进料检测、送膜牵引、封切升降、皮带输送、炉温控制、热风循环各节点按联锁逻辑运行，前端进料拥堵或者膜料耗尽时，设备自动减速并提示工位人员处理，避免废件产生。三维建模过程中，封切刀架的升降导向、膜辊的张紧调节结构、输送皮带的张紧座、机身柜门的铰链排布、脚轮与支撑脚的安装位都做了完整还原，管路与电气走线沿机身型材内腔布置，外露部分设置护罩，运动副位置预留润滑与维护空间。对接产线时，主机进料高度可与前道理料输送机匹配，热缩炉输出端可直接对接后道装箱或码垛工位，设备周边的安全防护距离、操作面板可视角度、急停按钮触达位置都符合车间实际操作习惯，整套结构兼顾连续高速运行的稳定性与小批量换产的灵活性，已经在多个盒装产品外膜包装场景中落地使用。
