全自动导管视觉检测分选一体机

　　这套设备面向医用导管、细径塑胶管件及类似细长轴类零件的在线全检工序，解决人工目检效率低、尺寸一致性难把控、良品与不良品混料等产线痛点。整机在产线中通常布置在导管成型或裁切工序之后、包装工序之前，作为质量把关工位独立运行，也可通过出料口高度与后续包装机接口对接，实现检测分选到包装的连续流转。

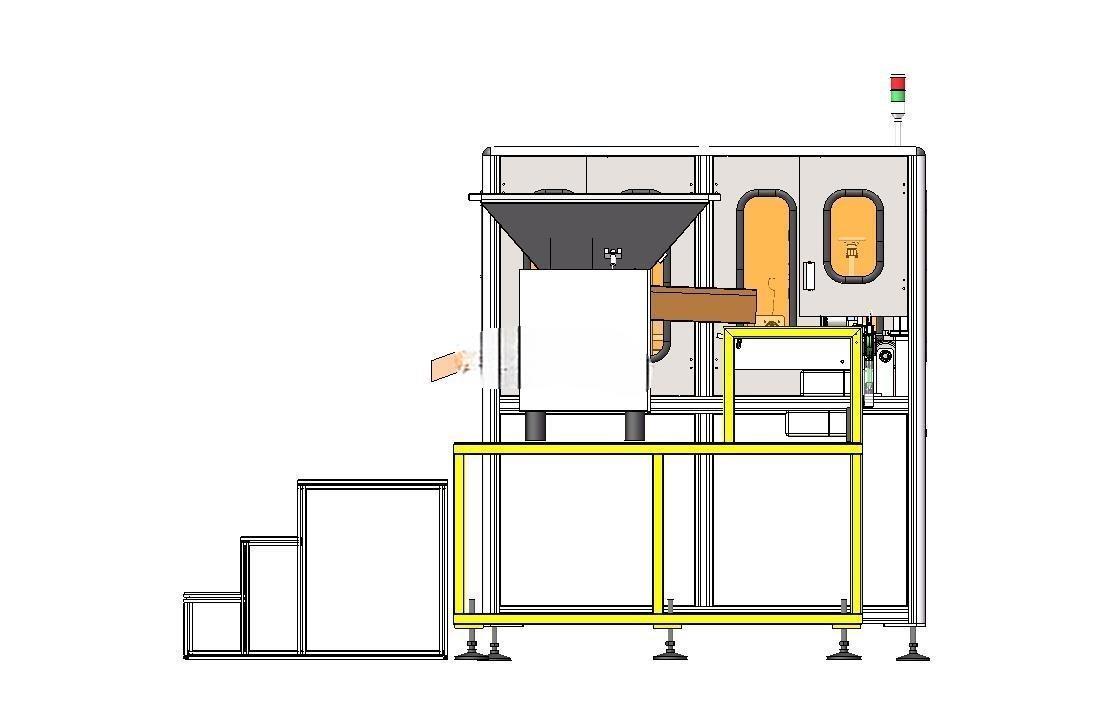

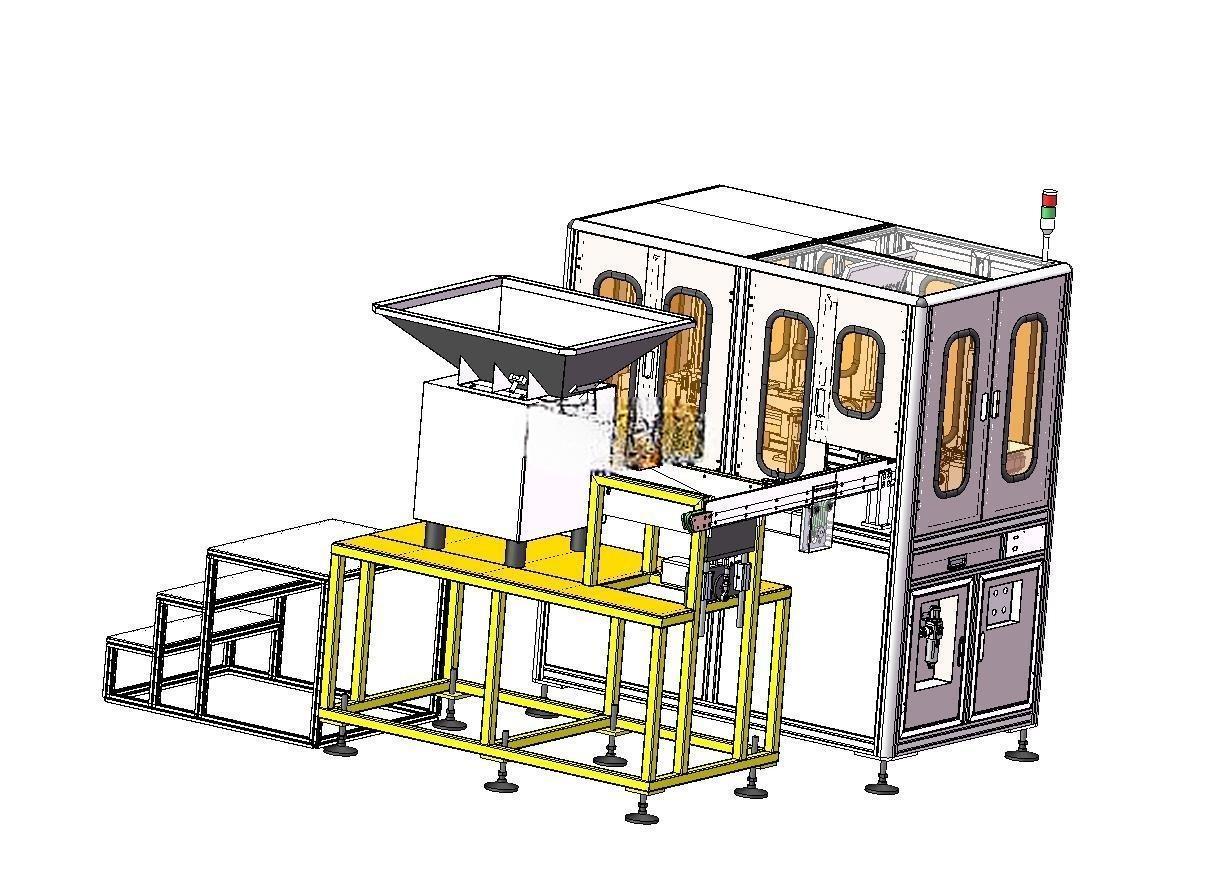

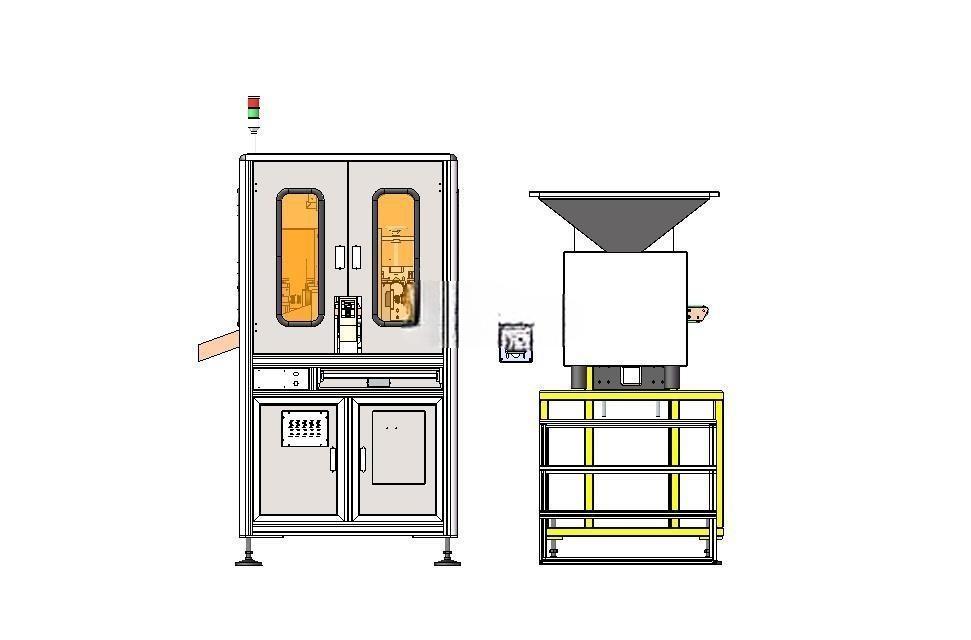

　　从结构布局看，设备采用机架分层设计，主体为铝型材框架加钣金护罩的封闭式柜体，正面设双开门透明观察窗，便于运维人员观察内部检测与送料状态，顶部加装三色警示灯，用于运行、待机、故障状态提示。柜体下部一侧布置电气控制面板与操作按键区，另一侧为容纳气动、电气元件的储物舱；机架底部配置可调脚杯，用于现场调平并补偿地面不平。整机占地边界紧凑，左侧伸出上料接驳段，右侧为出料分选区域，安装时需在柜体四周预留检修开门空间与上料补料通道，顶部警示灯上方保留安全距离。

　　上料环节采用大型漏斗料仓加振动送料的思路：批量导管倒入漏斗后，振动盘逐件将少量产品有序送入插板上料机构的槽位，插板再把单件导管水平推送至传送带，实现散乱料的逐件分离与定向上料，避免叠料、卡料造成的误检。这种送料方式对细长管件的姿态约束较强，能保证工件以稳定轴线进入检测工位。

　　检测核心由多组CCD视觉单元构成。顶部CCD1负责导管端部的多项尺寸检测，对应检测内容说明图中A至G项，覆盖端部外径、台阶长度、切口形态等关键参数；侧面布置CCD2与CCD3，分别用于测量内径、外径，并识别表面压痕、缺料、划伤等外观缺陷，对应H项与J项检测内容。视觉系统配合稳定光源与定位机构，对每件通过的导管采集图像并判定属性，软件自动区分良品与废品，检测数据可记录追溯，满足质量管控对过程数据留存的需求。

　　分选执行由PLC电气控制系统统一调度：视觉判定结果反馈给控制器，出料分检系统依据信号动作，合格品排入合格出料口，不良品排入不良出料口。设备设置两个良品出料口、一个不良品出料口及一个待检出料口，多口设计既可以分流不同规格或批次产品，也能将存疑件单独隔离待复检，避免误判流入下道工序。出料口高度按后期包装机接口标准设计，方便直接对接包装线，减少中间转运。

　　从设计思路上，整机把送料、检测、分选三段集成在同一机架内，工件流向为水平直线输送，逻辑清晰、节拍可控。护罩封闭结构兼顾安全防护与防尘，透明窗兼顾观察需求；振动送料与插板上料的组合针对细长管件易缠绕、易堆叠的特点做了姿态整理；多相机分工位检测则把尺寸测量与外观检查拆分，降低单一视角的漏检风险。传动、气动、控制元件分区布置，日常维护时可分别从护罩门和下部舱体接近，缩短停机检修时间。

　　对于从事非标自动化设计的工程师而言，该结构在选型与建模时需要重点关注几处边界：一是振动送料机构与插板上料的节拍匹配，槽位间距、推送行程须与导管长度范围适配；二是相机工位的光源角度、拍摄距离与传送带定位精度，直接影响尺寸测量重复性；三是分选拨料或分料机构的响应时间，须满足最高节拍下不撞料、不卡料；四是机架刚性与脚杯调平，振动料仓工作时会产生持续激振，框架需避免共振影响成像清晰度。整体方案体现了典型视觉检测分选设备的设计范式，对同类细长零件质检装备的结构搭建具有直接参考价值。
