双工位高压喷淋定位清洗工作站

　　这套双工位高压喷淋定位清洗工作站，主要面向机加工后零件、冲压件、压铸件以及装配前零部件的批量除屑、除油与吹干工序，常见于汽车零部件车间、五金加工厂和精密件清洗工段。设备把高压冲水与风切吹风整合在同一台机架上，工件上料后由程序自动完成定位、喷淋、漂洗、吹风和出料，减少人工搬运和二次污染。

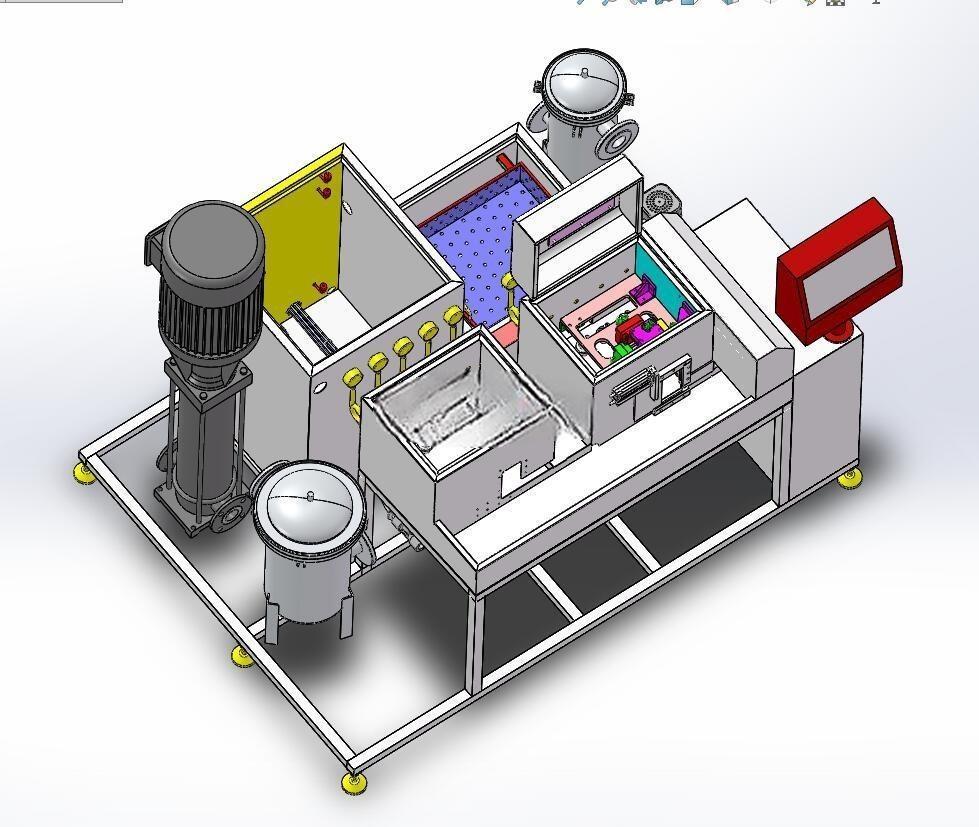

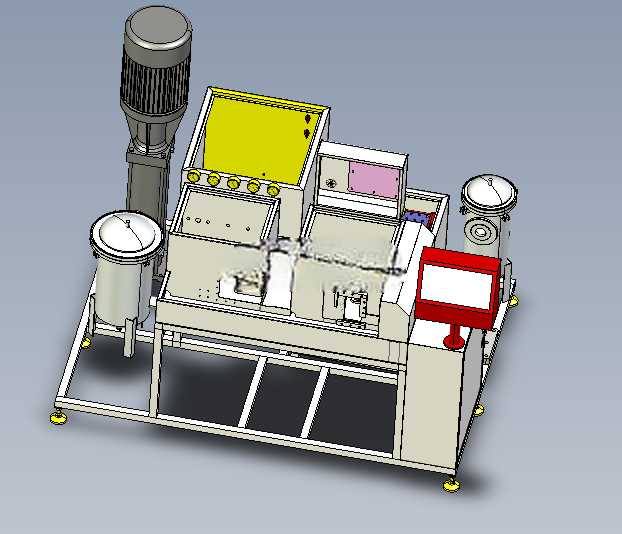

　　从布局上看，整机采用一体式型钢焊接底架，底部布置可调脚杯，用于现场找平并吸收泵组运行时的振动。机架一侧集中布置立式多级高压泵、过滤器、管路阀组和储液槽，另一侧为清洗腔体与旋转托盘工位，中间通过隔板把湿区与动力区分开，检修时可以分别靠近，不必整体拆解。顶部设置红色警示灯和操作显示单元，操作人员站在正面即可观察工位状态并调整参数。

　　清洗工艺的核心在于定点喷淋。腔体内布置多组可调角度喷嘴，管路沿工件轮廓方向分层排布，高压水流能够针对盲孔、沟槽、螺纹和内腔进行集中冲刷。托盘采用旋转方式承载工件，配合固定喷嘴形成相对运动，使工件各面在循环中都能进入有效喷射角度。双工位设计让上下料与清洗节拍可以部分重叠，一个工位执行喷淋或风切时，另一个工位可进行工件装夹或取出，适合中小批量连续生产。

　　风切环节由独立风道和吹风结构完成，在高压水冲洗后吹除工件表面残留液滴，降低后续烘干或转序时的带水量。全封闭腔体可以阻挡水雾外溢，门框和检修口采用密封结构，底部回流槽把清洗液汇集后经过滤再循环使用。储液区配置过滤和液位相关接口，便于在实际项目中接入加热、除油或补液系统。

　　结构设计上，旋转托盘、腔体护板和接触液体的区域优先考虑耐腐蚀与长期冲刷，机架外部护板则按检修频率拆分，泵体上方预留拆装空间，过滤器位置靠近操作侧，方便清理切屑和更换滤芯。管路走线沿机架内侧固定，阀件集中在易接近位置，电气元件与喷淋区保持隔离，避免潮湿环境影响控制稳定性。

　　安装边界方面，设备整体为长方形落地布置，长度方向需要预留正面上下料空间和后侧检修距离，宽度方向要保证泵组、管路和护板能够整体抽出维护，高度方向需考虑顶部警示灯、风管或排气接口的净空。底架脚杯承担水平调节，现场应设置排水沟或回液接口，并在设备周围保留防滑、防溅水的操作区域。若接入自动线，可在工位两侧增加平移、辊道或机械手交接位置，现有机架的分区布局也为后续扩展上下料机构留出了安装面。

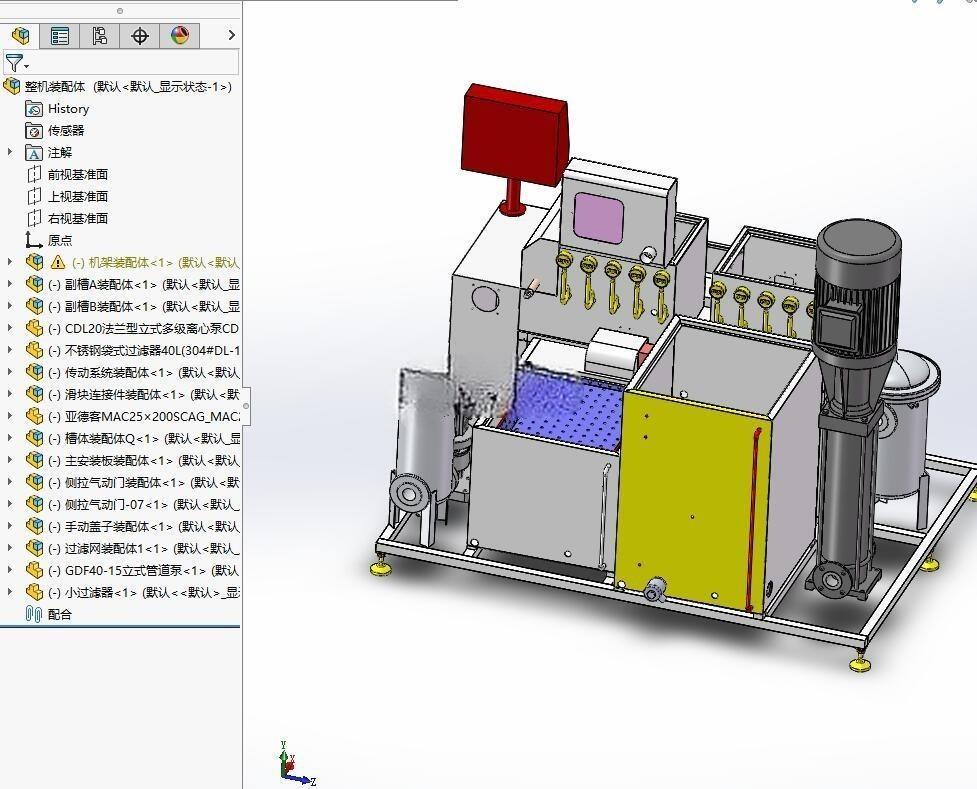

　　从建模角度看，这套设备把机架、腔体、托盘、泵组、管路、喷嘴、护罩和操作元件完整表达出来，适合用于清洗设备方案评审、工位布局校核、管路走向检查以及与前后自动化线体的干涉分析。结构人员可在此基础上调整喷嘴数量、托盘直径、泵组规格和腔体开口，以适配不同尺寸工件的清洗节拍与洁净度要求。
