零部件入库旋转输送线工装结构

　　这套入库旋转输送线主要面向零部件在车间内部流转、暂存入库前换向衔接以及多工位集中处理的场景。实际产线中，零部件经过前段加工、清洗、检测或装配后，往往不能直接沿直线进入仓储或下一道工序，需要在有限占地内完成方向转换、节拍缓冲和定位承接。该结构把水平输送、端部旋转过渡、零件固定工装和机架支撑整合在同一设备框架内，适合布置在车间通道转角、自动库入口、工序间接驳区，也可作为方案规划阶段的非标自动化设备参考。

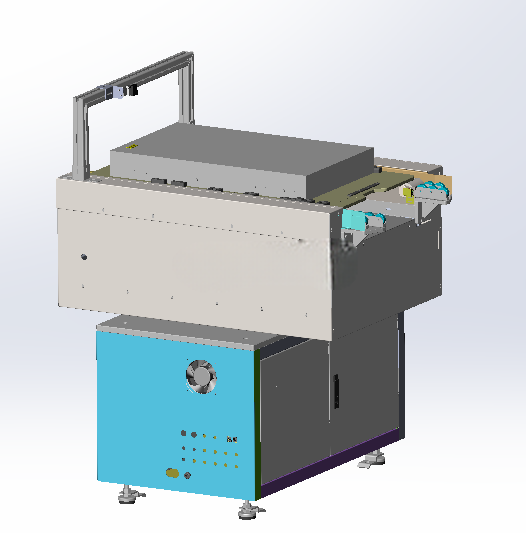

　　从设备用途看，上部白色长段承担主体输送功能，工件或载具沿台面移动；端部设置旋转及导向结构，用于改变物料进入方向，使直线输送与侧向入库、转向移栽或人工辅助工位形成连续衔接。蓝色下部箱体为设备的安装基础和控制、动力元件容纳区域，内部可布置驱动电机、传动件、电气元件及相关附件。箱体侧面预留散热、操作和维护空间，底部采用可调支撑脚，便于现场落地后找平，并补偿地面平整度误差。

　　结构设计上，输送线主体采用框架式思路，台面、侧板和支撑骨架形成较完整的受力体系。长距离输送段需要控制台面挠度和侧向晃动，因此机架在宽度方向和高度方向均设置连接关系，保证载具通过时的稳定性。端部旋转机构不是独立孤立部件，而是与输送线高度、宽度和工件通过边界统一考虑，避免工件在换向过程中出现干涉、卡滞或落差过大。零件固定工装的作用在于对特定工件进行定位、承托或限位，使工件在输送和旋转过程中保持一致姿态，减少后续抓取、检测或入库时的位置偏差。

　　在功能特性方面，该设备兼顾连续输送与转向衔接。输送段可按照产线节拍承载工件通过，旋转段负责把物料流向从一个方向转换到另一个方向；两者之间的过渡区域需要重点控制间隙、高度差和导向角度。模型中可以看到端部设有明显的导向和防护形态，这类结构在真实设备中常用于防止工件偏出，也能为传感器安装、挡停机构或接驳装置预留位置。下部箱体正面布置操作与显示相关元件，说明设备并非单纯机械架体，而是包含人机操作、状态指示和本地控制接口的成套装置。

　　设计思路偏向工程落地。首先确定工件或载具的外形尺寸、重量、通过高度和转向半径，再反推输送面宽度、机架高度以及旋转端伸出长度。若工件底部支撑面积较小，固定工装需要增加定位面或挡边；若工件以托盘方式流转，则台面导向和过渡板更关键。旋转区域附近应保留驱动元件和检测元件的安装空间，不能只按外观造型布置。对于需要与自动立体库、移栽机或机械手对接的场合，输送面标高、端部定位精度和设备外轮廓都要与周边设备统一。

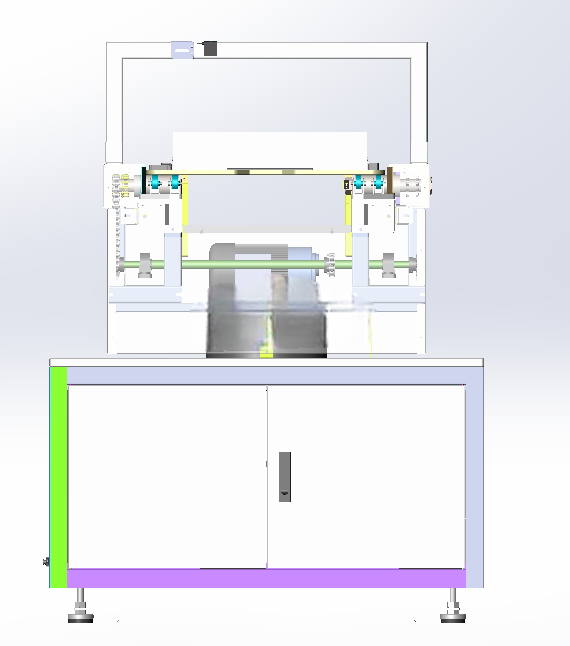

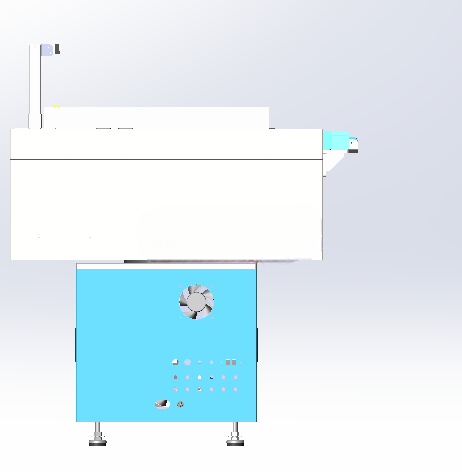

　　外形与安装边界方面，设备整体呈长条布置，下部箱体宽度小于上部输送及防护外轮廓，长度方向占据主要空间，端部旋转接驳处向侧方形成一定伸出。现场布置时，不能仅核算机架 footprint，还应在两端预留工件进出距离、维护开门距离、电控接线空间和人员操作通道。底部支撑脚位置决定设备承重传递路径，安装基础应保证支撑点附近地面具备足够承载能力。若设备需要搬迁或并入产线，箱体与上部输送架的连接方式、吊装位置以及可拆卸护罩范围也应在详细设计阶段明确。

　　从三维建模角度看，该模型把输送台、旋转端、固定工装、下部柜体、支撑脚、操作面板和散热结构等部件分层表达，能够用于检查工件通过路径、机构相对位置和现场占地关系。结构布局清晰，机械构成完整，适合在非标输送方案、入库接驳方案、产线节拍分析和机构学习中作为参考。进一步细化时，可补充驱动滚筒、皮带或链传动、挡停气缸、检测开关、旋转驱动组件以及钣金护罩的安装细节，使方案从外观布局深化为可加工、可装配、可调试的工程设备。
