双层倍速链工装输送线结构设计

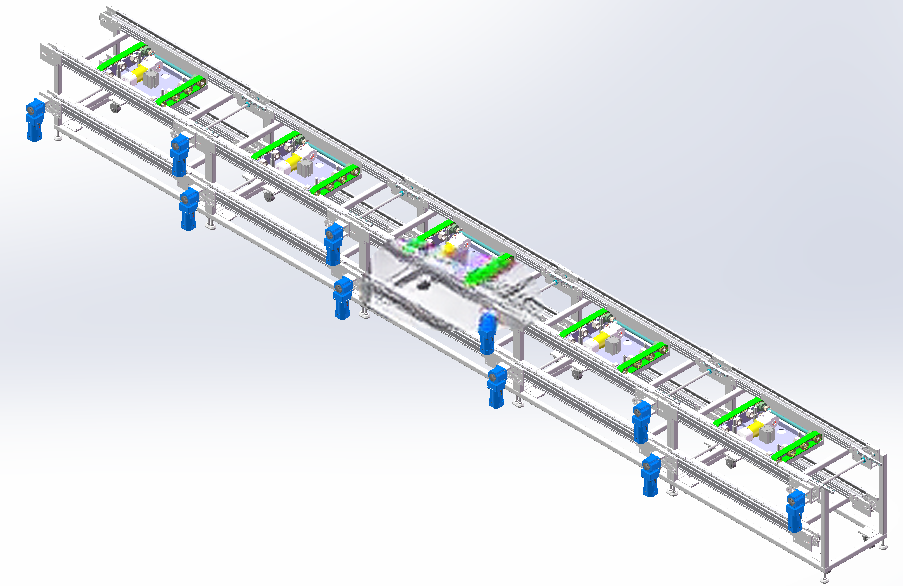

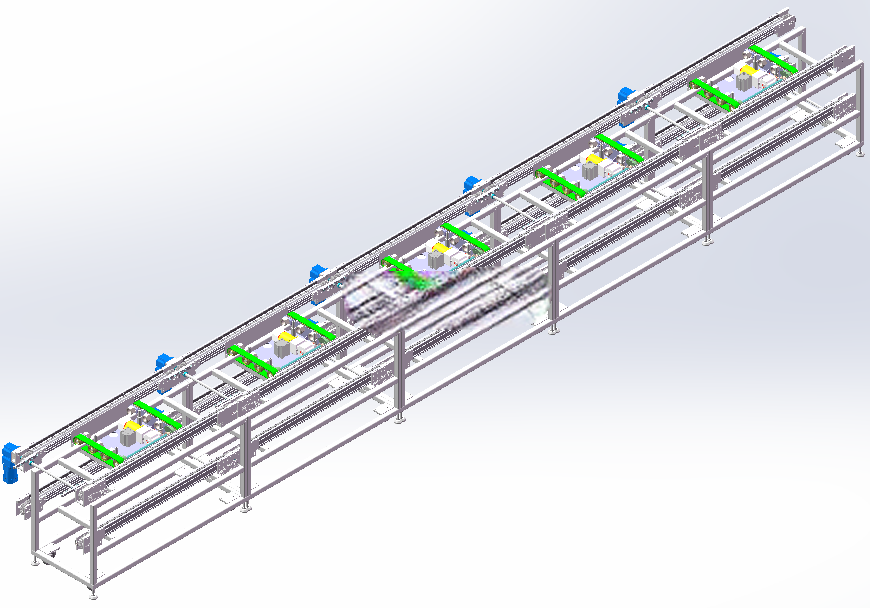

　　在3C电子、小家电、汽车零部件装配车间里，工位之间的工件流转往往不能靠单一层输送带来完成——上层承载带工装板的产品完成压装、锁付、检测、贴标等工序，下层则需要把空载工装板回流到上料端，这套双层运输线体正是针对这类闭环装配场景搭建的典型方案。线体整体采用上下平行的双层框架布局，上层为工作输送面，沿长度方向布置多个阻挡定位工位，每个工位对应一套顶升旋转机构与工装夹具，工件随工装板流入后被阻挡器截停，顶升机构将工装板抬离链面，配合两侧绿色防护栏内的旋转工位完成工件姿态调整，方便作业人员或机械手从不同方位执行装配作业；下层为工装板回流层，完成全部工序的工装板在末端由平移升降机构转接至下层反向输送，空板沿下层轨道回到首端后再次被顶升送入上层，形成工装循环，无需人工搬运治具。

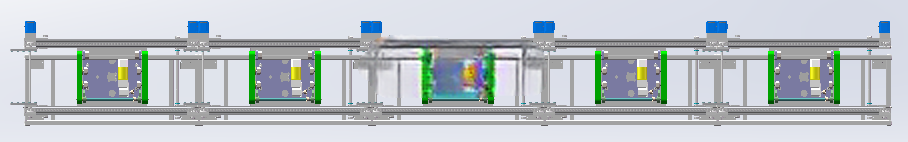

　　从结构设计思路来看，线体主体框架采用工业铝型材搭配钢制连接支座拼装，型材选型兼顾刚性与后期改线便利性，侧面预留传感器安装槽与电气走线空间；输送动力由端部驱动电机提供，通过链轮带动倍速链链条运转，链条上方的工装板依靠滚轮差速实现轻载快速输送，阻挡工位处设置缓冲挡块，避免工装板硬碰撞产生异响与定位偏差。图中可见线体沿长度均布六组蓝色顶升阻挡单元，每组单元下方对应一套旋转工装位，工位间距按照目标产品的装配节拍与操作空间预留，人员操作侧留出足够取放料距离，设备维护侧则预留链条张紧、链轮检修的开口。

　　外形与安装边界方面，这类线体长度通常依据产线工位数量确定，宽度方向覆盖工装板尺寸加上两侧护栏、驱动组件的外伸量，高度按照人体站立作业的 ergonomic 标准设定工作面高度，下层回流面与地面留出清扫与管线排布空间；安装时需在地面预设膨胀螺栓固定可调脚杯，先调平框架再穿装链条，最后校准各阻挡工位的同轴度，避免工装板卡滞。线体集成的工装夹具可随产品工艺更换，兼容不同尺寸的载具，顶升旋转机构采用导向轴配直线轴承保证升降平顺，旋转位设置定位销确保工件每次停位角度一致。

　　实际投产时，这类双层输送线常搭配自动上料机、涂胶设备、检测工位串联使用，上层负责带载作业流，下层专职空板回流，相比单层接驳方案能大幅节省车间占地面积，同时减少工装板的人工转运环节，提升整线节拍稳定性。建模过程中所有型材、链条、阻挡器、顶升组件均按实际选型尺寸搭建，工程师可直接在此基础上调整工位数量、线体长度与夹具形式，快速完成不同产品装配线的方案布局与干涉校验。
