重型往复式垂直输送升降机组装结构

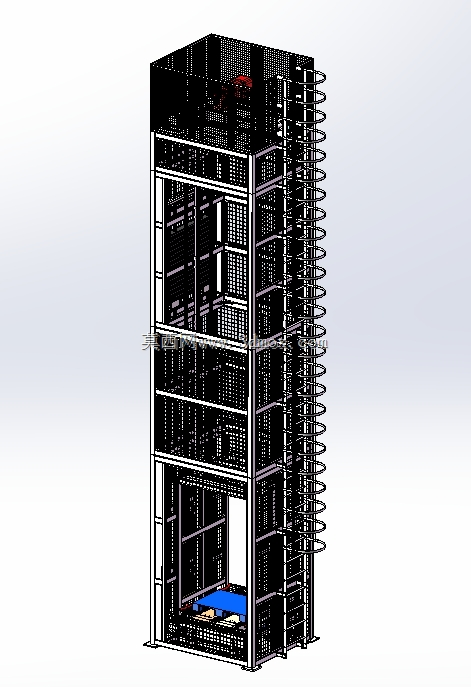

　　该套三维结构对应厂房楼层间、立体仓储库区与自动化生产线衔接段常用的重型往复式垂直输送设备，整体采用高层桁架式钢构布局，设备主体沿竖直方向延伸，外部由多层矩形型钢框架拼接形成承载骨架，框架立柱、横梁按受力层级分布，每层对应输送对接工位预留贯通开口，侧面沿全高排布轿厢导向与传动附属构件，整体占地边界紧凑，可直接嵌入车间预留的设备井道或独立落地安装，安装时仅需保证底部基础承载面水平、四周预留检修通行空间即可对接周边输送线。

　　从实际使用场景来看，这类设备主要解决多层厂房、电商仓储库区、生产车间不同标高工位之间的托盘货物、带载工装小车、整箱物料的连续垂直转运需求，区别于普通曳引客梯，它的核心设计目标是配合自动化输送系统：轿厢内部设置与外围辊筒/链条输送机标高一致的输送段，当轿厢升降至指定楼层工位后，轿厢自带传动机构与外部输送线联锁动作，待输送的工装托盘或者货物可以自动驶入、驶出轿厢，不需要人工叉车介入转运，整套流程可接入厂区上位物流调度系统，实现货物在不同楼层之间的自动流转，在重载仓储、汽车零部件车间、家电总装线的立体库区中应用十分普遍。

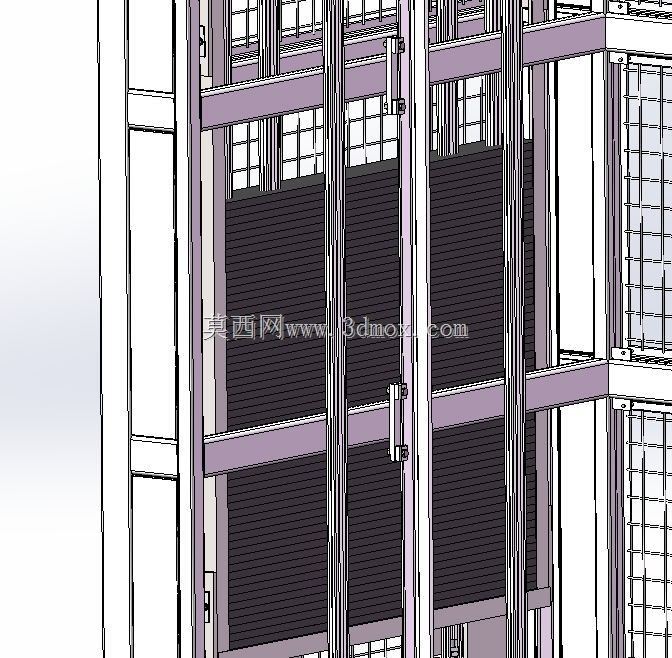

　　结构设计上，整套设备的承载逻辑分层明确：外层钢结构框架作为整机的承重基体，立柱采用厚壁矩形型钢，层间横梁通过螺栓拼接或者焊接形成刚性格构，既承担轿厢、载物小车与货物的全部动、静载荷，也为两侧的升降导向组件、传动链条张紧机构、安全防护构件提供安装基准；框架沿高度方向每间隔一段距离设置横向加强肋，避免高层机架在轿厢启停、变速过程中出现横向晃动。轿厢主体采用型钢焊接成框体，底部铺设承载钢板并安装输送传动单元，轿厢两侧与框架上的竖直导向组件配合，升降全程沿固定轨迹运行，不会出现偏摆。

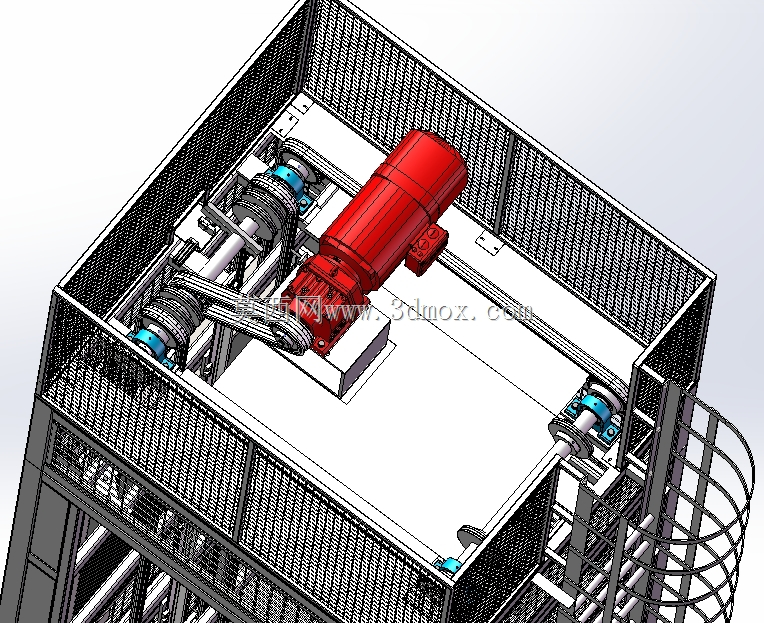

　　驱动部分采用链条牵引方案，驱动机组布置在机架顶部或者底部设备间内，通过变频调速电机带动传动轴、链轮与牵引链条运转，链条两端与轿厢架刚性连接，通过电机正反转实现轿厢的上升与下降动作；变频控制策略可以根据轿厢当前所处位置、载荷重量自动调整运行速度，在接近目标楼层工位时提前减速，保证停层精度，避免高速启停带来的冲击。设备配置的停层定位机构可以在轿厢到达对接标高后完成机械锁止，抵消货物进出轿厢时产生的水平载荷，保证轿厢内部输送面与外部生产线输送面的标高差控制在允许范围内，让物料转运顺畅无卡滞。

　　建模过程中完整还原了机架的分层装配关系：从底部基础底座开始，逐层搭建立柱、层间横梁、侧面防护栏杆、顶部驱动安装平台，再依次装配轿厢框架、内部输送辊道、两侧导向轮组、牵引链条、链轮组件、每层工位的对接过渡段，所有构件的连接位置、开孔间距、型材搭接关系都按照实际装配逻辑排布，没有出现结构干涉。设备的外形尺寸遵循通用工业往复升降机的布局比例，竖直高度根据对接楼层数量确定，平面占地尺寸略大于轿厢外轮廓，四周预留的间隙满足安全规范要求，侧面留出的空间可供维护人员接近链条、导向轮等易损部件进行检修更换。

　　在功能特性上，这套设备兼顾了大载重与高停层精度的需求，链条传动的承载能力强，适合重型托盘货物的长时间往复转运，变频调速的控制方式让设备运行启停平稳，降低了载荷晃动对机架的冲击；轿厢与外围输送线的联锁设计让整段垂直输送流程可以完全自动化运行，不需要专人操作设备，大幅提升跨楼层物流的转运效率。钢结构框架的模块化拆分设计也方便现场分段吊装、拼接组装，不需要大型整体吊装设备即可完成高层设备的安装作业，对于改造厂房内受限空间的设备布设也有很好的适配性。
