龙门框架式手动拉铆工作站

　　这套龙门框架式拉铆工作站，主要面向多品种小批量钣金组件的铆接装配场景，常见于柜体钣金、电梯门板、仓储货架、轨交内饰板这类需要大量抽芯铆钉、拉铆螺母固定的产线工位。现场布局没有采用全封闭机器人铆接舱的形式，而是把铆枪执行单元悬挂在KBK轻型起重机轨道下方，工人在工作台旁取放工件、对位孔位，只需轻扶铆枪手柄完成进给触发，铆枪自身重量完全由吊挂系统承担，长时间作业也不会因为持枪负重造成手腕疲劳。

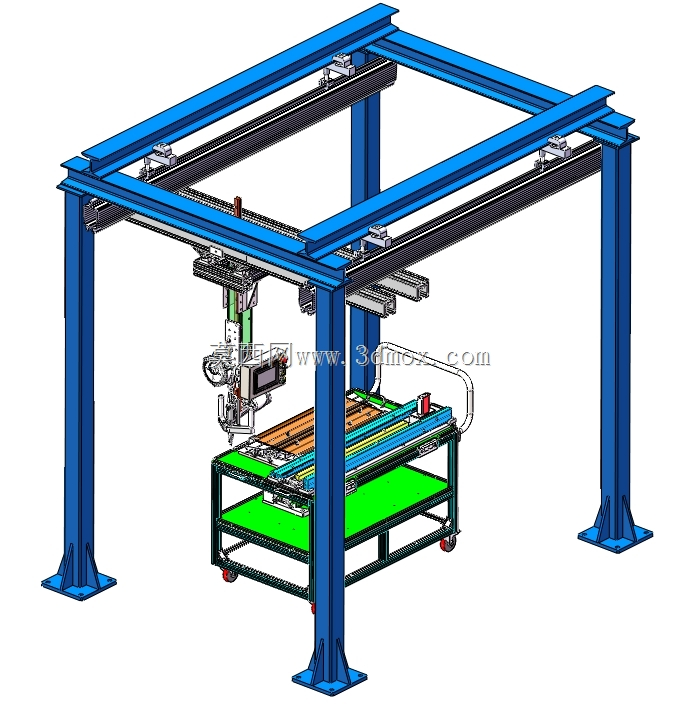

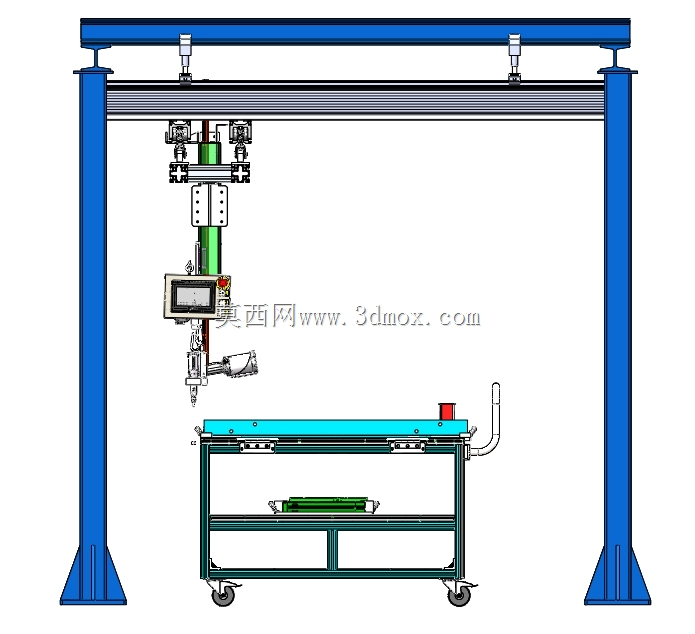

　　框架主体采用四根方管立柱搭配顶部双层横梁的门式结构，立柱底板通过膨胀螺栓直接固定在车间混凝土地面，顶部两根纵向主梁承载KBK铝合金轨道，轨道上的滑车可以沿X向全行程移动，铆枪吊挂滑车沿横梁Y向移动，覆盖下方工作台的整个作业幅面。安装时需要提前确认立柱落点的地面承重，避开车间地埋管线与检修通道，框架外侧预留不小于八百毫米的人员通行与物料周转空间，顶部轨道最低点距离地面的净空要保证铆枪吊挂后，枪头自然下垂高度能够适配工作台面的工件取放，不会和工件边缘发生磕碰。

　　下方工作台采用带脚轮的移动式台车结构，台面上铺设绿色防滑绝缘垫板，台架内部预留工装夹具的安装槽位，整套工作站配置三套快换夹具，最多可以兼容六种不同铆接产品的定位需求。每套夹具的型腔都按照对应产品的外形轮廓单独设计，工件放入后只有唯一的装配方向，反放或者错件根本无法落入定位槽，从工装层面直接防错，不需要工人额外核对零件方向。针对同一套夹具需要兼容多个铆接零件的情况，每个型腔都做了差异化的定位销与避让缺口，换产时只需要更换对应夹具模块，不需要重新调整轨道行程与铆枪参数。

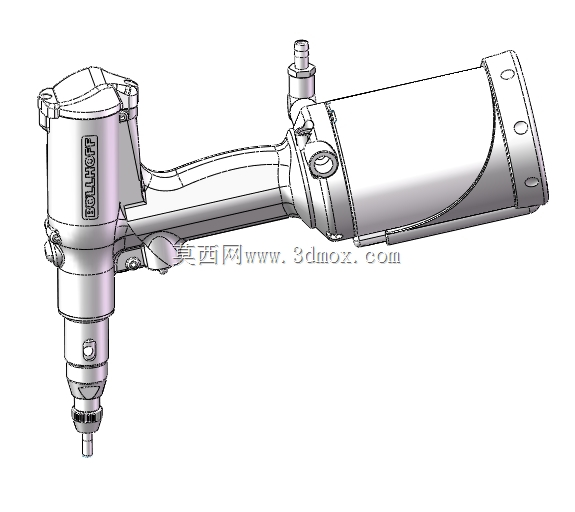

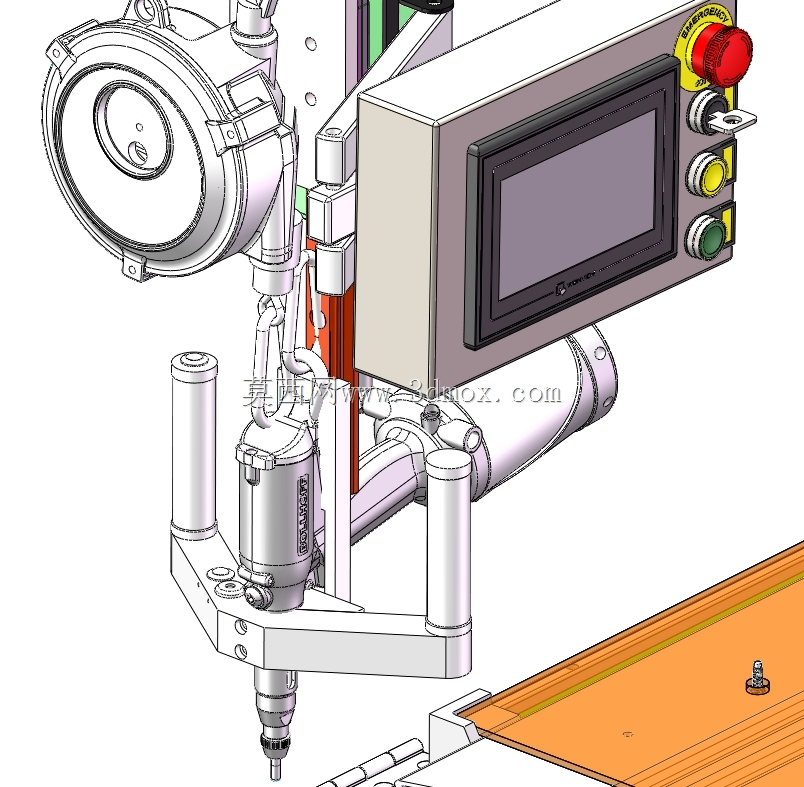

　　铆枪单元的控制逻辑围绕人工操作的动作习惯设计，操作面板上可以直接切换当前生产的产品规格，切换后系统自动调用对应程序，屏幕上实时显示当前工件需要完成的铆接点总数，以及已经完成的铆接计数。每次工人把工件摆到工装台、确认孔位对位后，按下铆枪手柄边缘的送料按钮，设备自动送出对应规格的铆钉，枪头对准孔位完成压铆；每成功完成一个孔位的铆接动作，系统计数自动累加，直到当前工件的全部铆接点完成，计数器清零并提示工件下线，从流程上避免漏铆、少铆的质量问题。

　　结构设计上，吊挂滑车采用平衡器承担铆枪自重，工人只需要施加很小的横向推力就能移动枪头，Z向的浮动行程保证枪头可以自适应工件表面的高度差，不需要工人反复调整站位。工作台底部的脚轮带刹车定位，需要换产或者清理工位时可以把台车从龙门框架下方拉出，日常生产时锁死脚轮保证工装位置固定。框架横梁上排布的拖链用来收纳铆枪的气管、信号线缆与铆钉送料管，所有管线随滑车移动时不会拖地、缠绕，工位侧面的操作盒高度设置在工人站姿伸手可及的位置，不需要弯腰或者抬手操作。

　　从工位规划的角度看，这种半自动化拉铆站的投入成本远低于全自动铆接机器人，同时比纯人工手持拉铆枪的作业模式效率提升明显，尤其适合产品换型频繁、铆接点位分布范围大的装配车间，既保留了人工对位的灵活性，又通过机械吊挂、工装防错、计数管控解决了手工作业负重高、易漏铆、错装的痛点。现场安装时只需要保证框架立柱的水平度，轨道拼接处的过渡顺滑，台车推入框架后定位挡块能够精准限位，后续日常维护只需要定期检查滑车滚轮磨损、平衡器拉力与铆钉送料管路的通畅性，维护门槛很低，适合普通装配班组直接上手使用。
