注塑件CCD外观缺陷自动检测分选设备

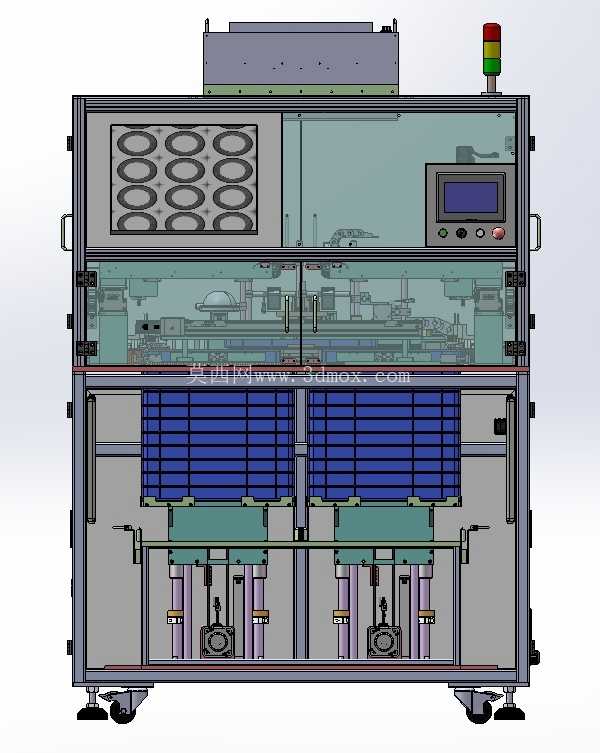

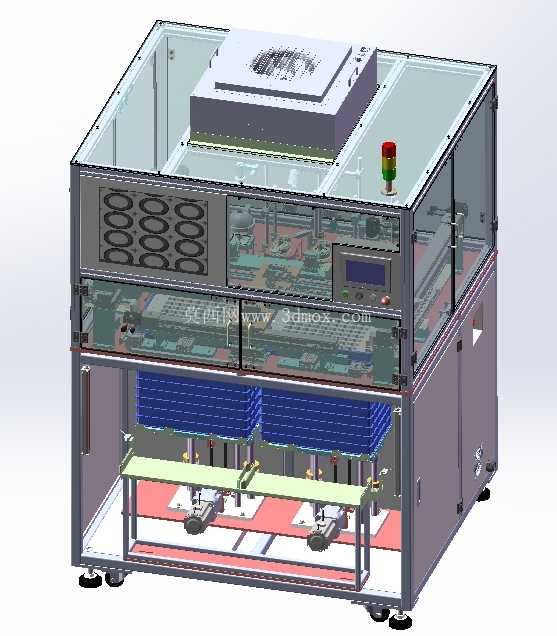

　　这套设备面向注塑成型后段的外观质检工序，主要解决小型注塑件批量生产时人工目检效率低、漏检率高、判定标准不一致的问题。整机采用机架式封闭布局，外围以铝型材框架搭配透明亚克力防护门，既能够阻隔车间粉尘、光线干扰对视觉成像的影响，又方便运维人员直接观察内部机构运行状态；顶部布置三色警示灯，可实时反馈设备运行、待机、故障状态，底部配置可调脚轮与支撑脚杯，方便产线移位后快速调平固定。

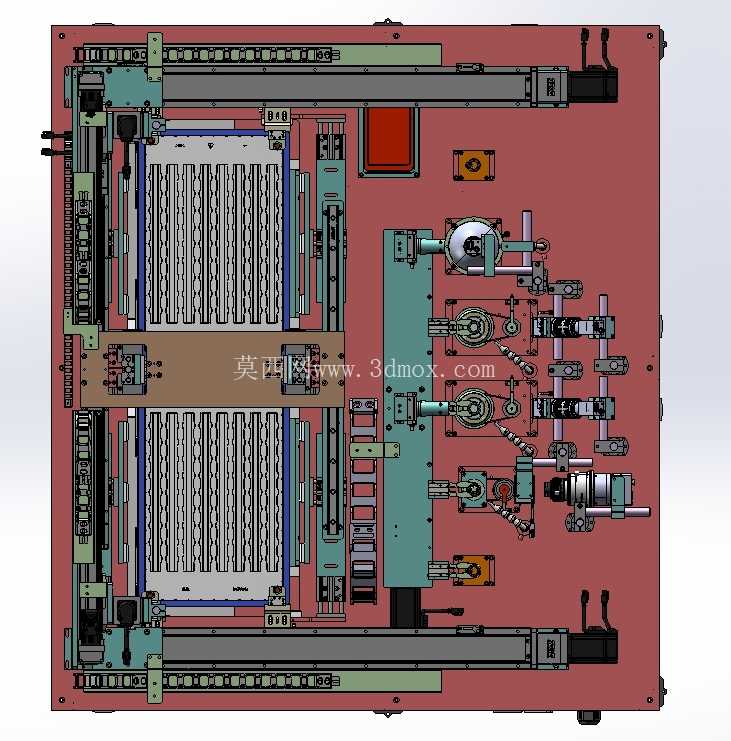

　　从工位逻辑来看，设备将上料、移栽、视觉检测、合格品收纳、不良品分选整合为连续自动流程。运行初始阶段，接收机构上预先空置一个空料盘，操作人员将满载待检测注塑件的满料盘放入送料机构工位；上料机械手拾取满料板上的产品后，料板移动机构会将空料板自动移栽至接收机构位置，全程无需人工干预料盘换位。为了压缩单件检测节拍，产品送入与接收工位共用转运平台，转运平台的移动轨迹和四组CCD检测机构的工位移动做同步联动设计，避免产品等待检测机构移位、或是检测机构等待产品上料的空行程，大幅缩短单件循环周期。

　　检测单元采用四组CCD相机并行布局，可同时对注塑件的多个外观维度进行成像：包括注塑缺胶、飞边、缩水、表面划痕、异色、变形等常见外观缺陷，多工位同步采集的设计避免了单相机反复调整角度、多次拍照带来的节拍损耗。检测完成后，收货机械手根据视觉系统输出的判定结果，将合格产品放置到合格品托盘内有序排布，判定为不良的NG品则直接植入专用的NG品存放箱，实现合格品与不良品的自动物理分流，从流程上杜绝人工分选时的混料风险。

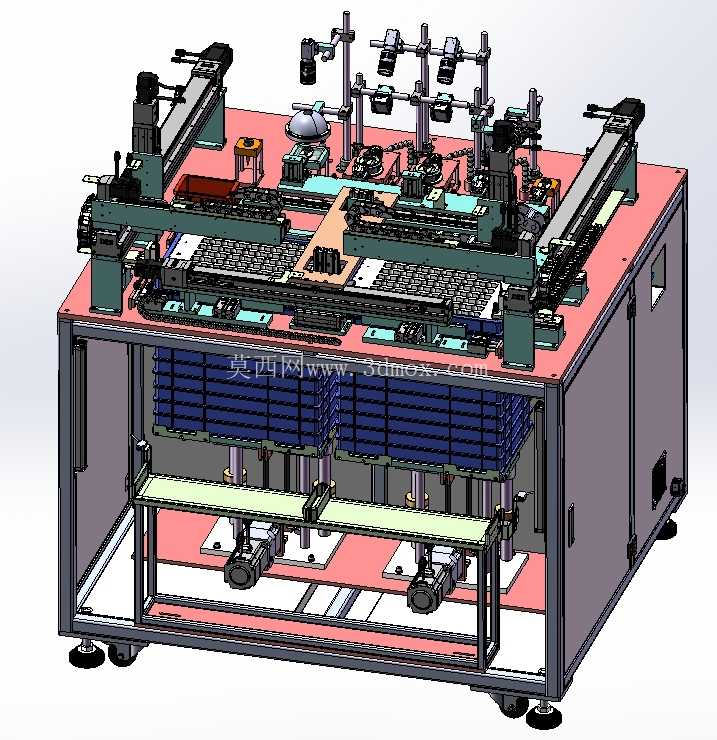

　　结构设计层面，整机内部做了分层布局：下层布置料盘缓存、移栽平台与机械手执行机构，中层设置操作触控屏与电气控制按钮，上层安装视觉处理主机、散热通风组件，电气走线全部沿型材内腔与线槽布设，气动管路单独排布并设置节流阀、调压阀，方便调试时单独调整各吸嘴、夹爪的动作速度。防护门设置安全联锁开关，门体开启时设备自动暂停运行，避免调试过程中机构动作引发安全隐患。

　　安装边界方面，整机为一体式柜式结构，占地面积适配常规车间产线旁的质检工位空间，进线仅需接入车间标准气源与三相供电即可投入使用，不需要额外做地基预埋。对接产线时，既可以单独作为离线质检工位使用，也可以将入料端直接对接注塑机出料输送带，实现注塑产出后全流程无人化检测分选。针对不同规格的注塑产品，只需更换机械手末端的吸嘴/夹爪治具、切换视觉系统对应的检测参数模板，即可快速换产，适配多品种小批量的注塑生产质检需求。设备的转运平台采用高刚性直线导轨导向，伺服电机驱动定位，重复定位精度可满足视觉拍照的位置公差要求，避免产品偏移导致的成像误判；料盘缓存位设计了多组料盘堆叠空间，可一次性存放多层空料盘与满料盘，减少操作人员频繁补料的频次，单班次可连续完成大批量注塑件的外观检测分选工作。
