MZ320全自动给袋式制袋包装机组

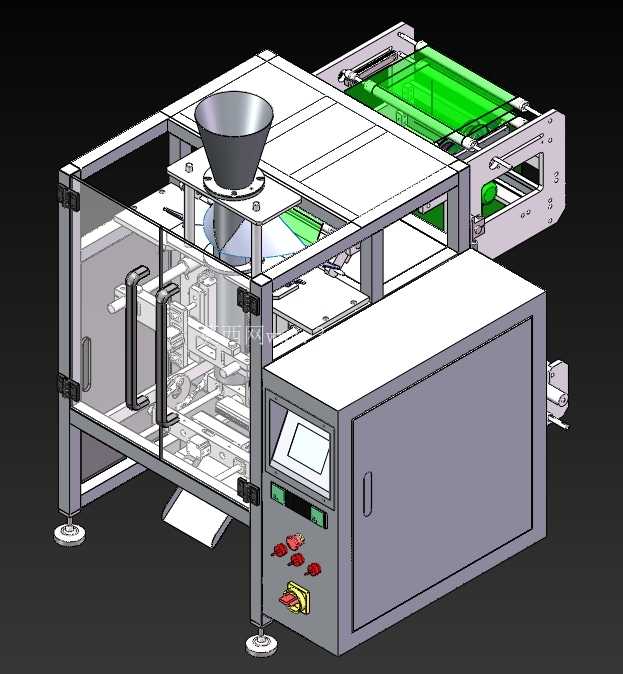

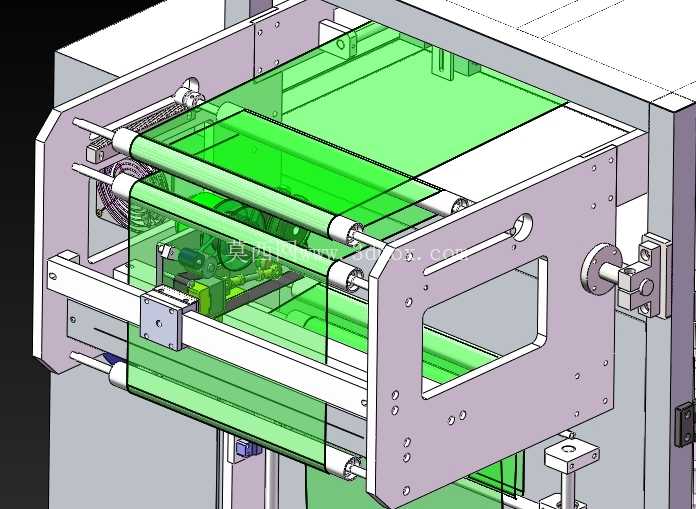

　　这套MZ320型全自动包装机组的三维结构，是面向食品、日化、医药、小五金颗粒粉剂分装产线做的一体化制袋封装方案，整机把放膜牵引、袋型成型、纵缝热封、横封裁切、物料计量充填、成品出料六道工序整合在同一机架平台上，替代传统多机串联的分散布局，在中小规格软包装袋量产场景里能大幅缩减产线占地与人工转运环节。从结构排布逻辑来看，设备上层靠前位置设置锥形计量料斗，物料经计量机构定量后直接落入下方成型器围合的包装膜筒内，料流路径短、落差可控，能减少颗粒物料跌落产生的粉尘外溢与计量偏差；机架后半段布置膜卷放料轴与牵引辊组，绿色标识的走膜通道清晰呈现包装膜从放卷、张紧、导向到翻领成型器的完整走向，膜带在牵引伺服驱动下匀速送进，走膜长度可随制袋规格灵活调整。

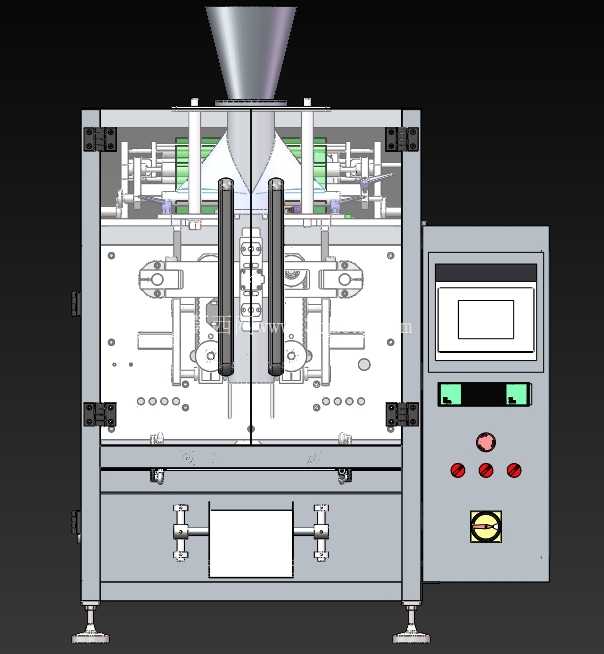

　　机架主体采用方管焊接框架加钣金护罩的组合形式，左侧与正面设置透明防护门，既满足高速运动部件的安全隔离要求，又能让运维人员直接观察内部纵封、横封机构的工作状态，护罩门配备快装把手与铰链，日常清理封辊、更换易损件时可快速开启。下部独立柜体集中容纳电气控制元件，柜面嵌装触控显示屏、温控调节模块、操作按钮与急停开关，电箱内部预留显示屏安装位、温控表排布空间、主令开关与冷却风扇的安装点位，布线沿机架内腔走线槽规整布置，强弱电分槽敷设避免信号干扰。

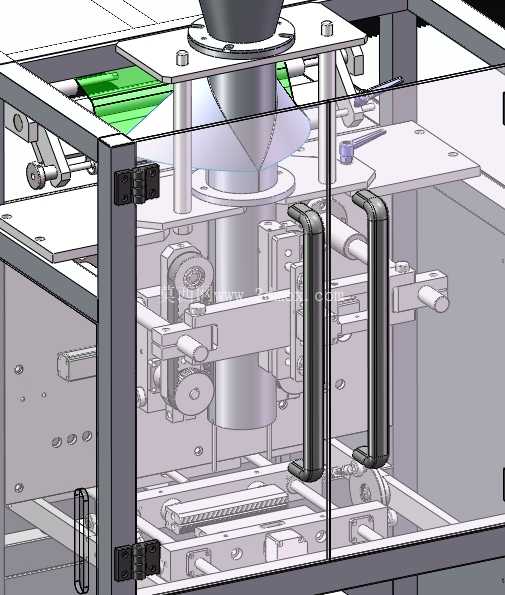

　　功能实现层面，覆膜段由放卷轴、阻尼张紧机构、色标光电传感器组成，可自动追踪包装膜印刷光标，保证袋长裁切与图案对位精度；成型部分通过翻领成型器将平幅包装膜对折成筒状，适配OPP/CPP、OPP/CE、PET/PE、NILO/PE等多种复合包装膜材料；纵封部分配置一对连续热封辊，在膜筒下行过程中完成侧边纵向封合，封合温度、压力可独立调节；横封部分采用往复式热封裁切一体机构，横封动作与送膜速度联动匹配，封合同时完成袋口分离，横封、送膜速度均可根据物料特性、包材厚度无级调整，最高运行节拍可达60包每分钟，最大制袋长度200毫米，适配最大膜宽320毫米，覆盖市面绝大多数中小尺寸自立袋、枕式袋的生产规格。移动与执行环节大量配置气动打码组件，可在封合前同步完成生产日期、批次批号的热压打码，整机驱动以伺服电机为核心，送膜、横封升降、出料牵引均由伺服轴协同控制，配合分布在各工位的检测传感器，实现缺膜、无料、封合温度异常、袋长偏差的自动停机报警，是集光、机、电、气控制于一体的高精度自动化封装设备。

　　安装边界方面，整机底部配置可调支撑脚杯，可抵消车间地面平整度误差，保证机架水平度，避免高速运行时封辊错位；设备左侧预留操作维护开门空间，后侧留出膜卷上料的操作距离，出料端可直接对接后续重量检测、成品输送、装箱工位，柜体侧面设置气源处理三联件与电气接口，进场安装时只需对接电源、压缩空气即可完成调试，结构建模时所有运动副均按实际装配关系定义，封辊开合、膜带牵引、料斗启闭的动作逻辑完整还原，可供结构工程师做机构干涉校验、产线布局规划、非标改型设计时直接参考，针对不同物料特性还可在前端计量工位扩展螺杆计量、量杯计量、电子秤计量模块，适配粉剂、颗粒、酱体等不同形态物料的包装需求。
