移动式蛟龙螺旋上料输送提升设备

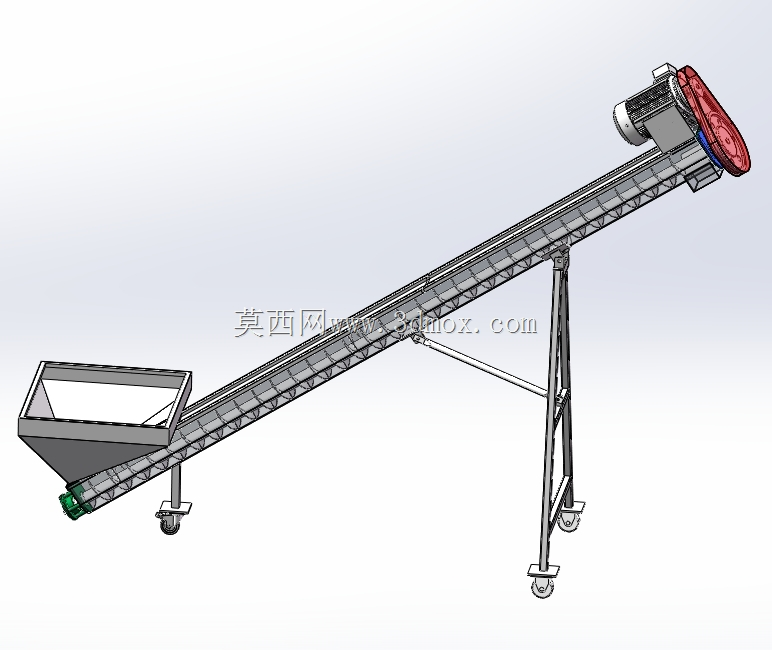

　　这套结构对应一台可移动布置的倾斜式蛟龙螺旋输送设备，主要面向粉料、颗粒料、小块状散料在车间内的短距离转序与高位上料作业。整机采用低位受料、斜向抬升、高位卸料的布置方式，进料端设置敞口受料斗，方便人工投料、包装袋倒料或与上游出料口衔接；出料端位于斜槽上部，物料经螺旋叶片持续推送后从端部排出，可直接接入包装机、料仓、混合设备或筛分工序。

　　从现场使用逻辑看，这类设备常见于食品、化工、建材、粮食、塑料回收及粉体加工车间，用来替代人工铲运和反复倒袋。底部配置脚轮，使整机能够在多条产线之间灵活换位；中部支撑腿承担斜向输送槽的主要载荷，并在工作位置形成稳定支撑。需要注意的是，脚轮主要解决转场移动问题，重载运行时仍应配合支腿调平或锁紧机构，避免槽体振动引起位置偏移。

　　输送核心为槽体内的连续螺旋叶片。工作时转轴带动叶片旋转，物料受到自身重力以及槽壁摩擦阻力的作用，不会随叶片作整周回转，而是沿螺旋通道向前推移，从而实现连续给料。该原理对流动性较好的粉体、颗粒料适应性较强；对于易结块、含水率高或磨琢性强的物料，则需要在叶片螺距、槽体间隙、转速和衬板耐磨设计上进一步校核。开放式槽体在本结构中便于观察和维护，若用于粉尘较大的物料，可在工程实施时增加盖板、密封段或除尘接口。

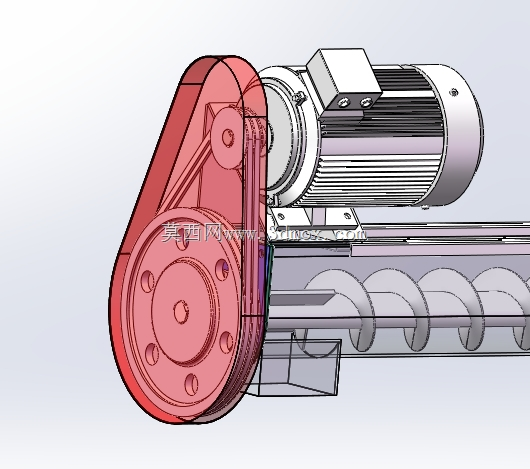

　　驱动部分布置在提升端，采用电机与传动组件相连的方式，为螺旋轴提供扭矩。高位驱动有利于降低进料端结构复杂度，也使传动部件远离堆料区域。三维结构中可以看到驱动端护罩、安装座和端部支承的相对位置，设计时应重点关注轴系对中、轴承密封、检修空间以及传动防护。螺旋轴属于长轴部件，倾斜长度较大时，中间吊挂轴承、端部轴承和槽体直线度都会影响运行稳定性；若挠度控制不足，叶片可能刮蹭槽壁，产生异常噪声和磨损。

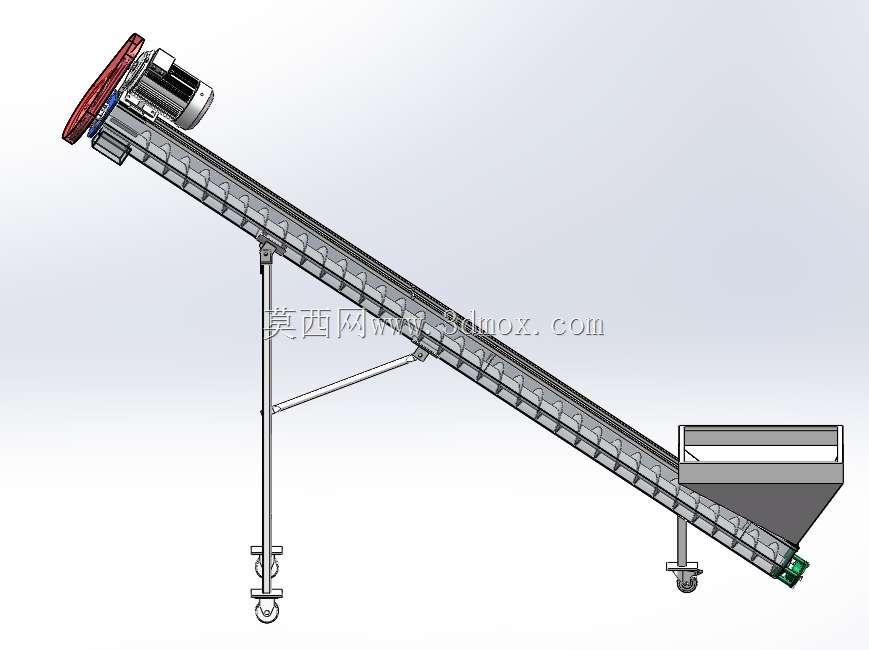

　　外形边界方面，整机呈明显斜置布局，低位料斗占据地面投料区域，高位出料口形成主要竖向高度，输送槽长度决定提升高程和水平投影距离。布置产线时，不能只核对设备本体长度，还要预留料斗前方投料空间、尾部电机检修空间、中部支腿落地范围，以及出料口与下游设备之间的避让距离。移动转场时，还应考虑车间通道宽度、门洞高度和设备重心，尤其是高位驱动端质量集中，牵引或转向过程中应防止尾部摆动。

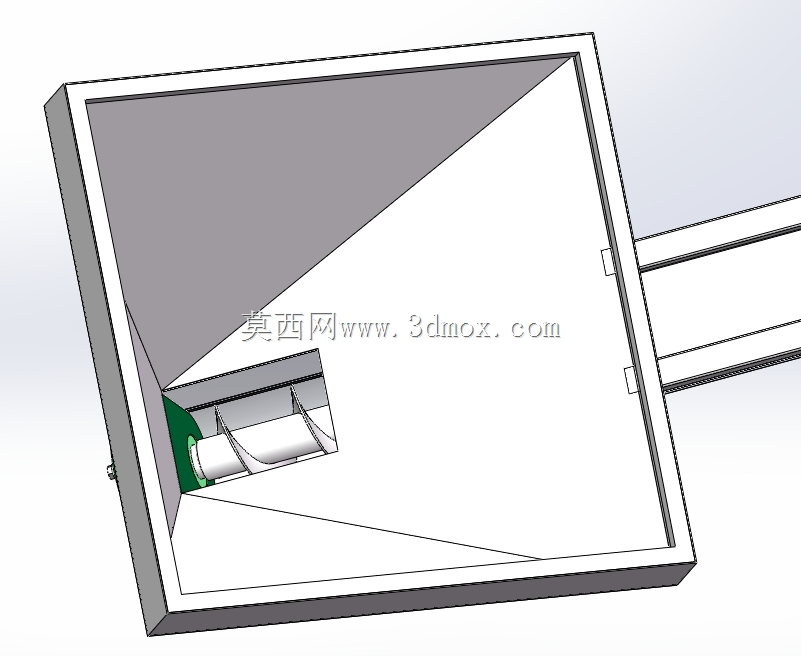

　　结构建模时，料斗部分采用大开口收拢形式，便于物料滑入螺旋槽；槽体外侧设置分段支撑和连接节点，便于制造时校正直线度；机架斜腿与横撑组成稳定受力框架，承受槽体自重、物料重量和驱动振动。脚轮安装位置兼顾移动与支承，工程出图阶段应补充轮组承载、制动方式、支腿调节行程及现场固定要求。

　　从选型角度看，螺旋直径、输送长度、倾角、转速和物料堆积密度共同决定输送能力。倾角增大后，物料回落趋势增强，输送效率通常会下降，因此需要结合目标产量选择螺旋转速和槽体截面。对于易碎物料，应降低叶片转速并减少叶片与槽壁间隙突变；对于磨蚀性物料，则应提高叶片、槽底和端部衬板的耐磨等级。该三维结构完整表达了受料、输送、支撑、驱动、移动和卸料之间的空间关系，可作为散料输送设备方案设计、结构细化和产线布局校核的参考。
