三元电池倍速链装配输送线

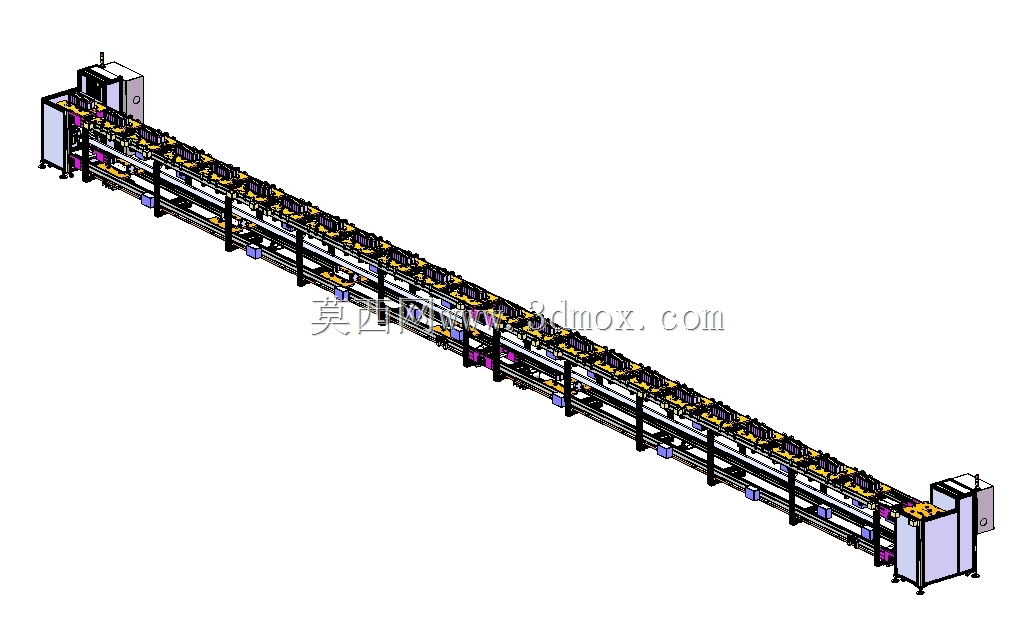

　　这条三元电池多链体输送线属于装配车间里常见的倍速链输送系统，整体沿厂房纵向展开，线体长度较大，适合在电池模组、电池包或类似矩形工件的装配工序之间形成连续节拍。设备两端设置驱动与张紧、回转或过渡机构，中间由多段倍速链轨道、机架、工装板、阻挡定位单元和电气控制部分组成，工件承载在工装板上，依靠链条增速带动工装板快速通过非作业区，到达工位后由阻挡器截停并定位，操作人员或自动机构即可完成装配、检测、扫码、锁附、插接等作业。

　　从现场布置角度看，这类线体通常嵌入装配生产线的主通道内，两侧预留人员操作面和维护通道。机架采用型材与钣金支撑组合，底部设置可调脚杯，用于补偿地面不平并控制输送面高度。线体上方布置有连续的工装板导向和工件载具，载具间距与工位节拍相匹配；端部柜体集成电机、传动链轮、张紧结构和控制元件，外形相对封闭，可减少人员接触运动部件的风险。中间段链条轨道沿长度方向贯通，侧面布置传感器、挡停器和缓冲件，使工装板能够在指定位置准确停止，避免多块载具在工位前发生刚性碰撞。

　　倍速链的核心价值在于链条本身低速运行，而承载工装板通过滚子摩擦获得较高移动速度。这样既保留了链条牵引稳定、承载能力强的特点，又能缩短空载输送时间。工装板到达作业位置后，线体链条仍可继续运行，被阻挡的载具与链条之间形成相对滑动，因此不必为单个工位频繁启停整条线。对于三元电池装配而言，工件往往具有重量较大、定位面规则、工序多、节拍要求稳定的特点，倍速链能够在各工序之间形成缓冲队列，使前道来料波动不会立刻传导到每个工位。

　　结构设计时，首先要确定输送面高度、工装板尺寸和工件最大外形。电池类载具通常需要兼顾绝缘、防磕碰和定位精度，工装板上会设置与电池外形匹配的支撑块、限位块或快换夹具，避免工件在输送过程中偏移。线体宽度由工装板宽度、两侧导向间隙和链条中心距共同决定；长度方向则按工位数、工位间距、上下料缓冲区和端部回转空间拆分。多段链体之间通过连接座和支撑腿找平，直线度、水平度和链条张紧量会直接影响工装板运行噪声与卡滞概率。

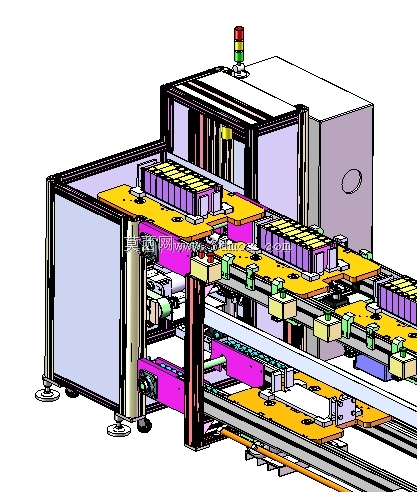

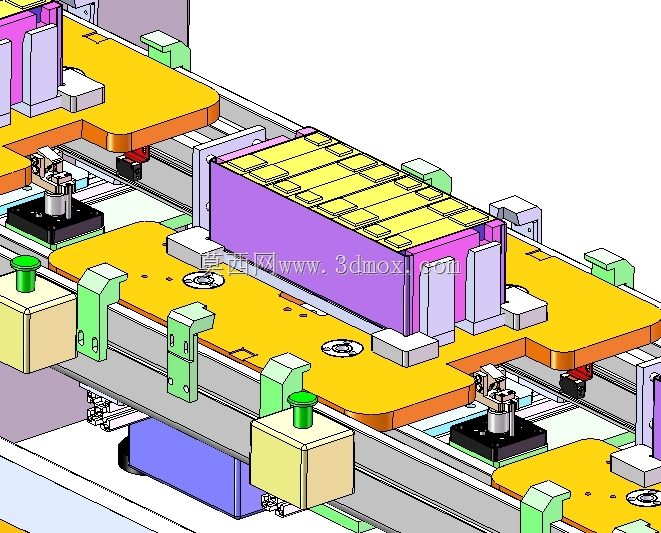

　　阻挡定位机构是影响节拍的关键部分。普通阻挡器用于截停工装板，带顶升定位的机构则可在装配或自动设备取放料时将载具抬离输送面，使工件位置不再受链条微小波动影响。若工位需要机器人抓取、拧紧轴作业或视觉检测，定位精度要求更高，通常会增加导向销、压紧块和到位检测开关。线体端部还需考虑工装板回流方式，图中结构呈现长距离双层或多链协同布置特征，可用于承载与回流路径的组合，使载具在完成一个作业循环后返回上料端。

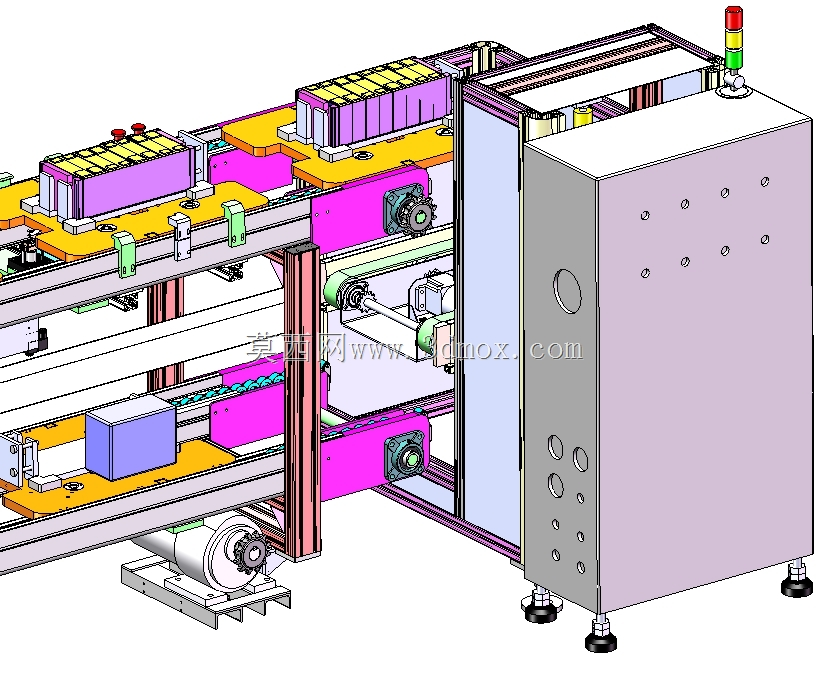

　　传动部分一般由电机减速机、链轮、传动轴、倍速链条和张紧座构成。选型时不能只看单件重量，还要把工装板重量、同时在线载具数量、链条摩擦阻力、启停冲击和偏载情况计入。电池装配线对运行平稳性要求较高，速度过快会放大挡停冲击，过慢又会影响缓冲区补给，因此常用变频调速方式匹配不同生产节拍。导轨和支撑型材需要保证足够刚度，长线下部支撑间距不宜过大，否则中部会产生明显挠度，导致工装板跑偏或链条异常磨损。

　　安装边界方面，设备落地前需确认厂房地面承载、气源与电源接入位置、操作侧空间、端部维护空间以及与周边专机的交接高度。线体进出口要和上料台、移栽机、升降机或检测设备保持同一输送基准，转接处的高差和间隙过大时，工装板通过会产生冲击。维护侧应留出链轮张紧、链条更换、传感器调整和阻挡器检修的空间；电气走线尽量沿机架线槽布置，感应开关、电磁阀和急停按钮的位置要兼顾防护与操作可达性。

　　在实际使用中，这类输送线并不是简单把工件从一端搬到另一端，而是把工序节拍、载具缓存、定位夹紧和安全防护整合在同一套机械平台上。三元电池产品对表面保护、定位一致性和线边物流要求较高，倍速链结构正好适合多工位、规则载具、连续装配的场景。建模时需要重点表达链条轨道、型材框架、载具工位、端部驱动柜、挡停单元和线体层级关系，尤其要把长距离输送的分段连接、支撑脚布置和工装板运行路径交代清楚，以便后续进行方案评审、厂内布局和机构细化。
