越南杏仁草吸管自动化切线生产工装

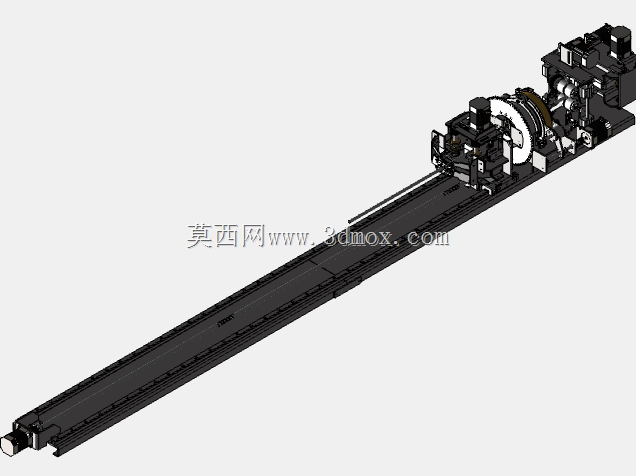

　　这套三维结构面向植物纤维吸管连续成型后的定长切断工位，适配以越南杏仁草为原料的可降解吸管产线，解决草本茎秆类坯料在高速输送过程中切口不齐、长度公差波动、送料偏摆等现场问题。整机布局围绕在线切线动作展开，坯料从成型段进入后，先经过导向限位通道，再由牵引组件维持稳定张力，裁切执行端按设定节拍完成分切，后续可直接对接集料、检测或包装工位。

　　从产线应用看，杏仁草吸管不同于常规塑料直管，原料茎秆存在轻微弯曲、直径离散和表面纤维毛刺，单纯依靠飞刀横切容易出现劈裂、扯丝或端口压溃。建模时将送料、压紧、裁切和出料路径放在同一基准面上，尽量缩短压紧点到刀刃的距离，使切断瞬间坯料被可靠夹持；导向通道采用可调宽度思路，以适应不同批次草本原料的外径差异。对于需要兼顾多规格长度的产线，牵引节拍与切刀动作之间的相位关系是结构布置重点，三维装配中保留了传感器安装位和执行元件避让空间，方便电控联调。

　　功能特性上，该工装并不追求复杂堆料，而是把切线过程拆成稳定输送、精准定位、瞬时切断和顺畅排出四个动作。输送侧强调连续、低冲击，避免草本吸管表面被夹伤；压紧侧在切刀到达前形成局部约束，减少茎秆退让；裁切端考虑刃口进入方向和废料排出，防止纤维缠绕；出料段设置轻微落差或导斜面，使切断后的吸管离开刀区，不与下一周期坯料干涉。各机构之间的安全间隙、检修开口和易损件更换位置，在模型中均有明确表达，便于现场维护人员快速理解装配关系。

　　设计思路遵循专用工装的实用原则：先确定吸管通过高度、切刀运动轨迹和主输送中心线，再反向布置机架、导向件和驱动元件。机架部分以承托和防振为主要目标，承载面保持平直，侧板与连接座的位置尽量让切削反力形成短力链，减少悬臂结构。对于裁切高频往复区域，模型预留了导向副和缓冲件的安装边界，使刀架在长期运行中不易偏磨。电气检测元件不直接承受切削振动，而是布置在坯料稳定通过的位置，通过支架调节检测高度。

　　外形尺寸与安装边界需要结合既有产线校核。设备主体呈长条形工位布局，长度方向服务于坯料输送和切后排出，宽度方向集中布置驱动、刀架与调节组件，高度方向则保留操作维护和上方护罩空间。进场前应确认地面或产线框架的固定孔位、进料中心线高度以及与前后设备的衔接距离；侧面需留出刀具检查、压块调整和传感线走线空间，端部要保证成品吸管排出后不堆积。若用于洁净或多尘植物纤维环境，还可在模型基础上增加护罩、吸尘接口和废料收集槽。

　　从三维建模角度看，装配关系突出了运动件与固定件的层级：牵引轮、压料块、切刀架、导向板和机架各自独立又相互约束，干涉检查重点放在刀架下行极限、坯料通过断面、维护拆装路径以及紧固件操作空间。结构设计人员可据此复核刀频、送料速度与吸管定长之间的匹配，设备选型人员可判断该工位能否嵌入现有植物吸管生产线，现场工程师也能依据模型完成安装定位、动作调试和易损件更换。整体方案以稳定切线为核心，兼顾草本原料特性、产线连续运行和后期维护，是可降解植物吸管自动化生产中的专用切断工装。
