双工位机器人焊接工作站工装结构

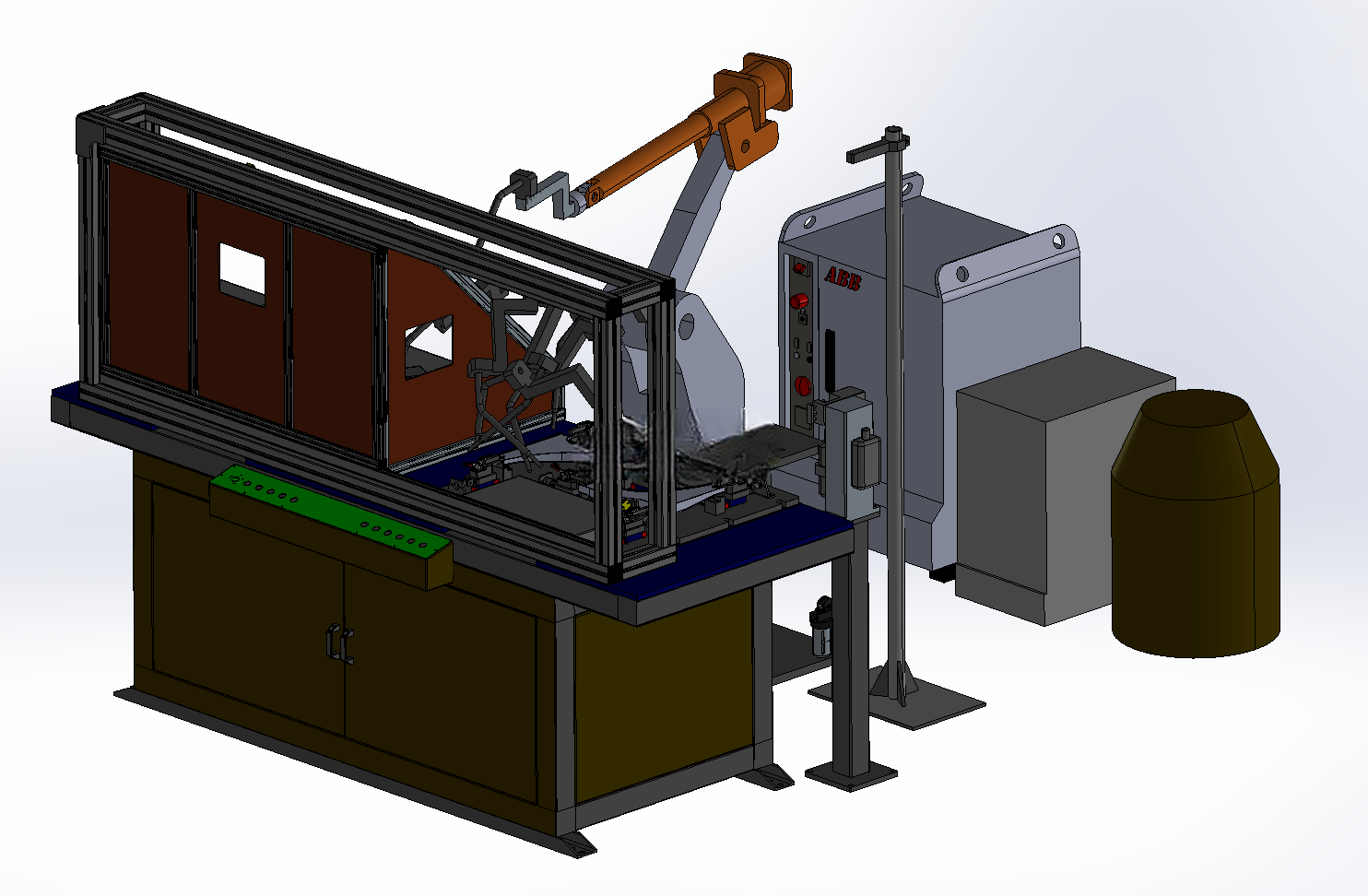

　　该套工作站面向中小批量结构件的连续焊接工序布置，核心思路是把六轴焊接机器人的作业半径与两套可轮换焊接工装台结合起来，减少机器人等待人工上下料的空程时间。现场布局中，机器人位于工位中心可达区域，两套焊接工装台沿工件流转方向分列布置，操作人员在一侧完成工件取放、定位与夹紧时，机器人可在另一侧执行焊缝焊接，焊接与装夹动作并行，节拍衔接更紧凑。工件在工装上的定位采用多个手动夹紧点配合基准挡块完成，针对弧形或长条形焊接件，工装沿工件轮廓设置支撑块、侧向定位销和快速夹钳，使工件在焊接热变形过程中仍能保持关键装配尺寸。夹点位置避开焊枪行走路径，同时在焊缝附近保留足够枪姿空间，避免焊枪喷嘴与夹具、工件边缘发生干涉。

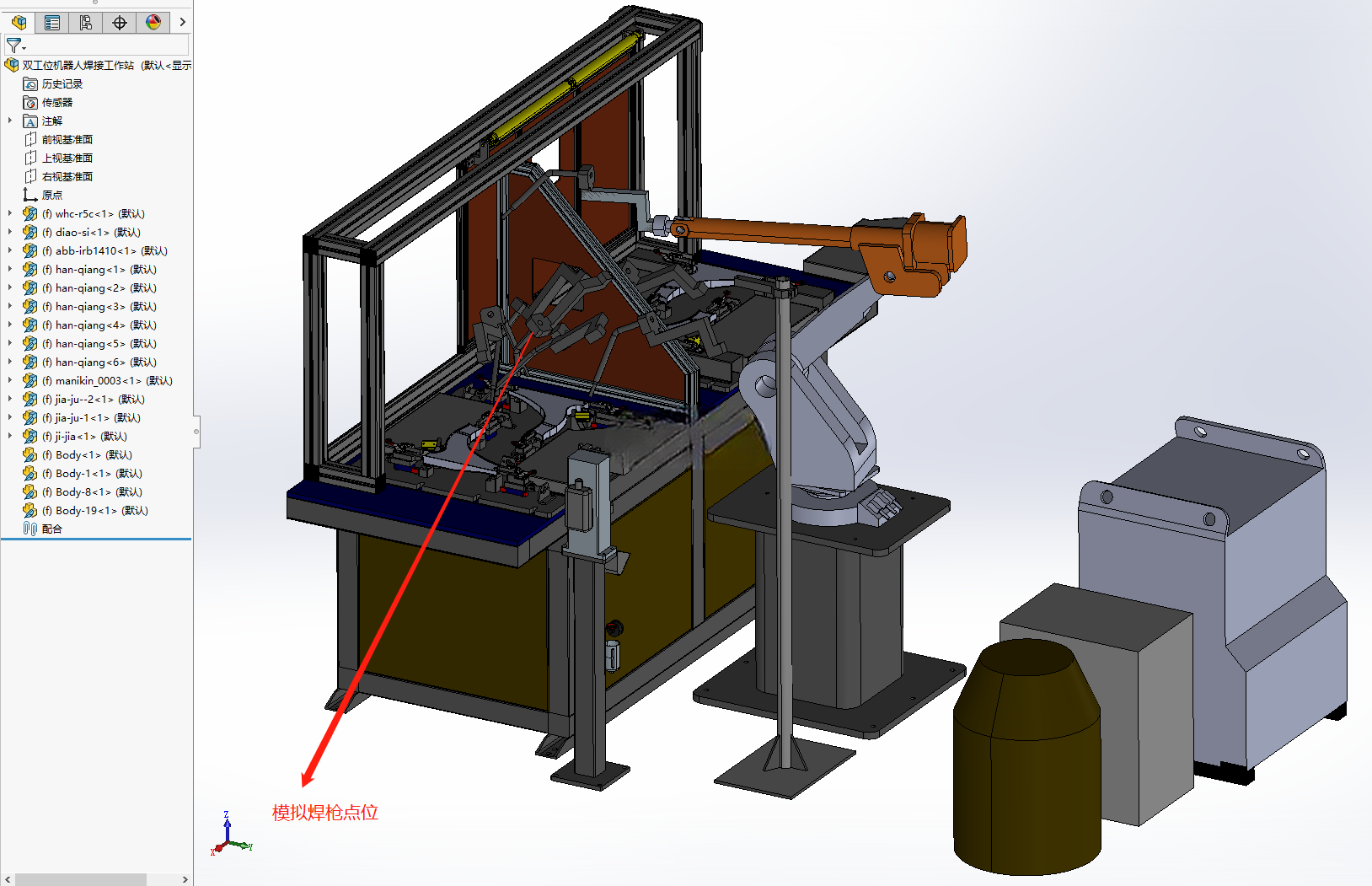

　　底座采用整体板式安装结构，各夹具单元、定位组件和缓冲件均固定在同一基准平台上，便于控制两套工位之间的重复定位一致性。底板预留安装孔和调节面，现场可通过地脚螺栓固定在焊接防护区域内，也方便后续根据工件品种变化更换局部夹具模块。从安装边界看，设计时需要同时校核机器人最大臂展、焊枪姿态、工装台回转或切换空间以及人员操作距离。双工位布置不能只看工件外形，还要把焊枪电缆、送丝管、气路管线和烟尘遮挡区域纳入三维空间检查，尤其在工件内侧焊缝、端部焊缝位置，应提前模拟机器人可达性，防止现场出现关节限位或奇异点。工装夹紧方式以手动夹具为主，结构直观、维护方便，适合产品规格相对稳定、焊接节拍要求较高的产线。

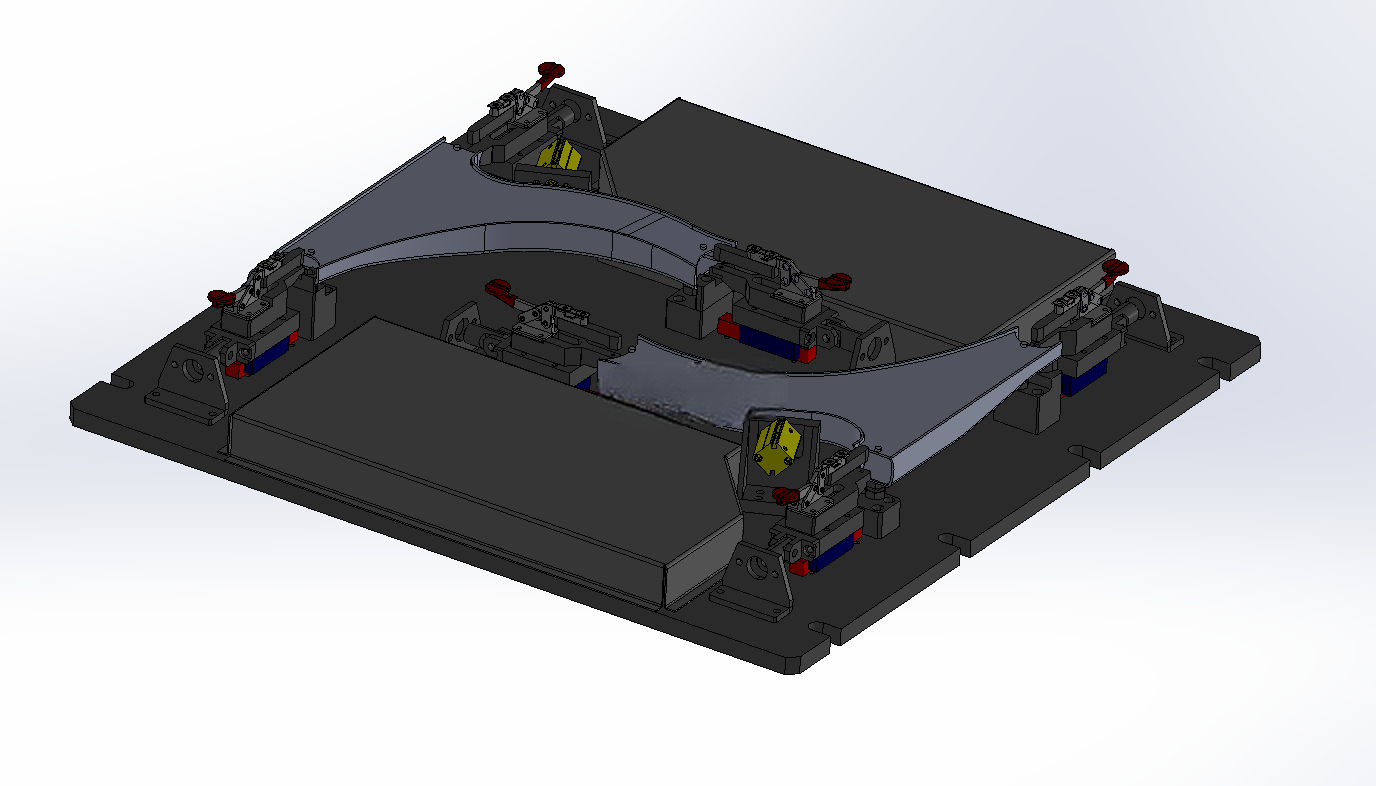

　　每个工装台可容纳两件工件，支撑与压紧点位按照工件刚性薄弱区域分布，焊接过程中能够限制翘曲和移位；定位元件尽量采用耐磨、可更换结构，长期使用后可单独修配或替换，不影响整套工装基准。工作站还考虑了焊接飞溅、烟尘和高温对周边部件的影响，夹具靠近焊缝的部位留出避让与防护空间，线缆和易损件避免直接暴露在焊枪作业区。对于结构设计人员来说，这类模型的价值不仅在于呈现机器人和工装台的相对位置，更在于体现双工位轮换、工件定位、夹紧力布置、焊枪可达性和现场安装边界之间的平衡。建模时可围绕工件轮廓先建立焊接路径，再反推夹具高度、支撑间距和机器人站位，随后校核人员操作侧的开合空间、工件吊装或取放方向，以及两台工位之间的安全距离。通过这种方式，方案在进入详细制造前就能发现工装过高、夹钳干涉、机器人跨工位动作不顺等问题，从而降低现场调试成本，提高焊接工作站的稳定性和利用率。
