多层物流仓储自动分拣工作站

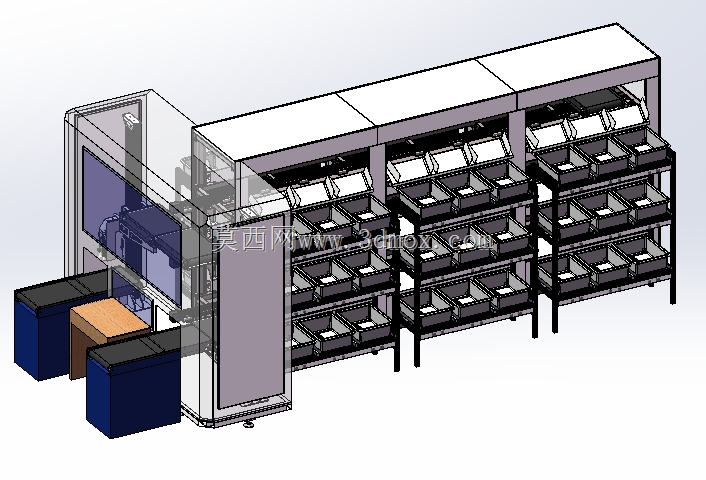

　　这套多层分拣工作站面向电商仓、零售配送中心、制造业线边仓和中小件包裹处理场景，核心任务是把混流进入系统的料箱、袋装件、盒装件按订单、波次或目的地分流。设备采用三层多工位并列布置，货位沿长度方向连续展开，操作人员或下游输送机构可在不同层同时取放，避免单层分拣线在峰值订单下排队等待。现场布局时，前端通常接入来货输送线、提升机或人工上料台，后端对接复核打包台、集货笼车和发运分拣口；模型中左侧封闭区域可布置识别、控制与暂存机构，右侧敞开格口用于高频拣选，使上料、识别、投放、补货和异常处理在同一机架内完成。

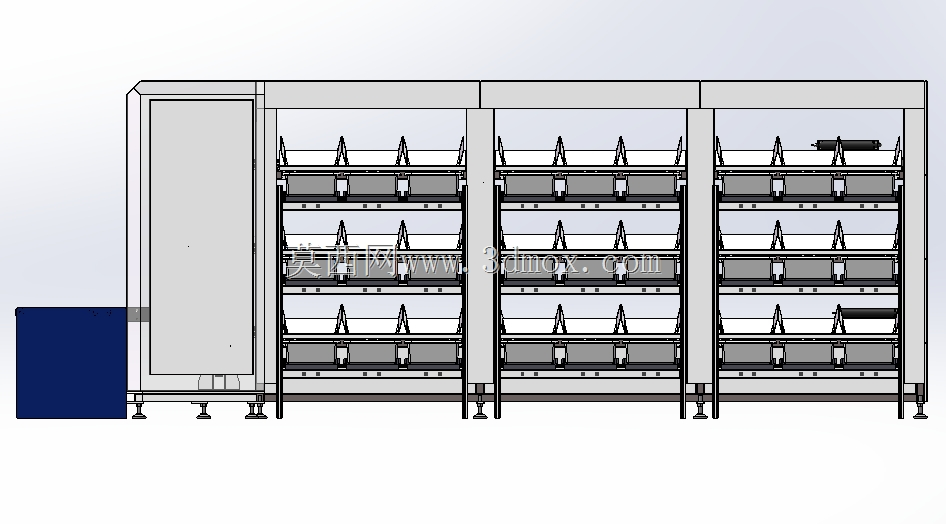

　　从结构思路看，主体框架以立柱、横梁和层撑形成稳定骨架，三层料箱格口按统一节距排列，便于标准周转箱互换，也方便后期增加格口、调整层间距或更换料箱类型。机架支腿落在地面安装基准上，底部预留调平空间，输送段与工作台之间保留维护通道；顶部封板和侧封板既降低灰尘、光线和人员误入对识别区域的影响，也让线缆、线槽和气动管路能够沿框架隐蔽布置。左侧操作区设置工作台与控制显示位置，人员可在此处理无法自动识别的货物、补打条码或执行人工干预，旁边的深色柜体可容纳电气元件、气源处理件或驱动单元。

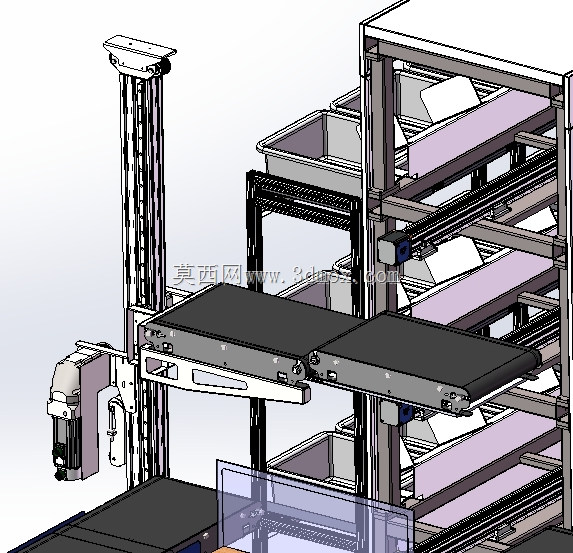

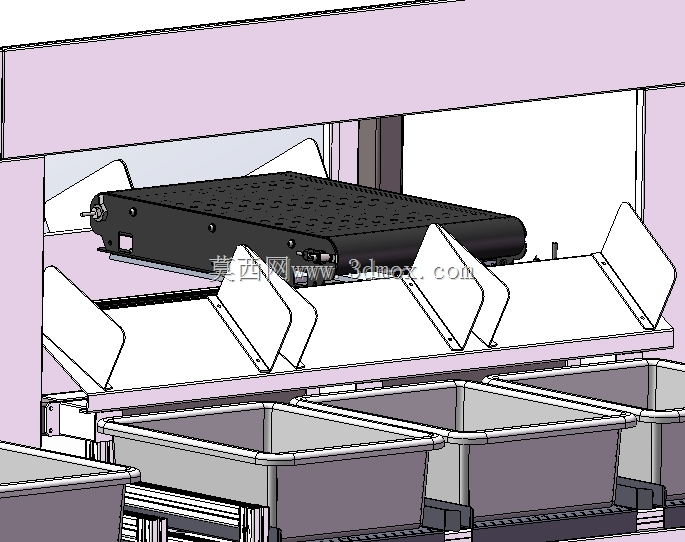

　　功能组织上，货物进入识别区后，由条码或视觉读取环节获取订单信息，控制系统再将目标格口、层位和投放路径转换为执行动作。多层位设计把单次分拣行程压缩在较短范围内，多个格口并行等待，使设备能够连续处理中小批量、多SKU货物。料箱采用倾斜或定位承托方式，投放后货物不易滑出，人员取件时又能直接看到箱内状态；格口之间设置分隔和挡边，减少相邻订单混料。对于超尺寸、条码污损或重量异常的货物，可在前端工位剔出并转入人工复核，避免堵塞主流程。

　　外形与安装边界需要在建模和选型时重点校核。设备整体呈长条形多层柜架结构，长度方向决定格口数量，宽度方向包含上料输送、分拣执行、人员操作和料箱深度，高度方向则受三层格口、顶部封罩及维护净空约束。布置时不能只看设备本体投影，还要在前端留出供包和输送线对接距离，在背面或侧面留出检修开门、拖链弯曲、电气接线和气缸动作空间；地面应满足支腿载荷与水平度要求，多段拼接时需统一基准线，防止层间导轨、输送面和料箱支撑面错位。

　　三维结构处理上，机架、料箱、输送模块、封板、工作台和柜体应分总成建模，标准件与外购件保留独立层级，便于出工程图和BOM拆分。料箱格口建议参数化节距和层数，这样在不同订单容量下可以快速衍生长度规格；运动部件要检查横移、升降、推箱或开门动作的包络体，尤其关注三层空间内机构与立柱、料箱边缘、线缆桥架的干涉。气动和电控走线沿梁内侧布置，并在拖链弯曲半径、接头插拔空间、传感器安装调节量上预留余量。

　　该设备的价值不在于单一机械动作，而在于把仓储分拣中的识别、缓存、分流、人工复核和格口管理集中到紧凑框架内。结构设计时需兼顾吞吐量与可维护性：格口密度提高可以节省占地，但过窄通道会影响取放和故障恢复；自动化程度提高可以降低人工重复搬运，但必须保留清晰的异常处理工位。对建模人员而言，复核输送高度、层间净空、料箱外形、人员操作半径和设备进出厂房的分段尺寸，比单纯堆叠外观件更能决定方案能否落地。
