双工位立式阀体多轴自动锁螺丝设备

项目分类:螺丝机 发布时间:2024-12-12 ID:841896
  • 双工位立式阀体多轴自动锁螺丝设备
  • 双工位立式阀体多轴自动锁螺丝设备
  • 双工位立式阀体多轴自动锁螺丝设备

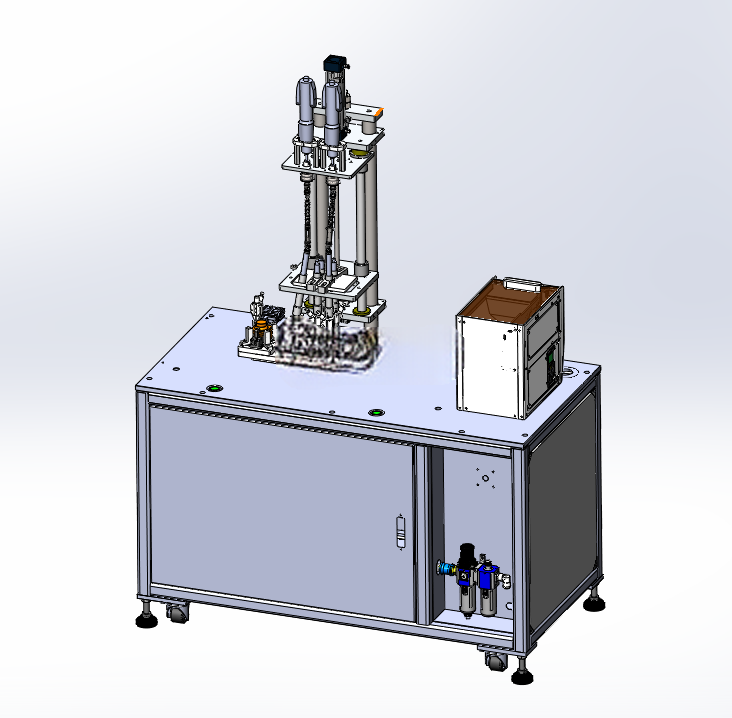

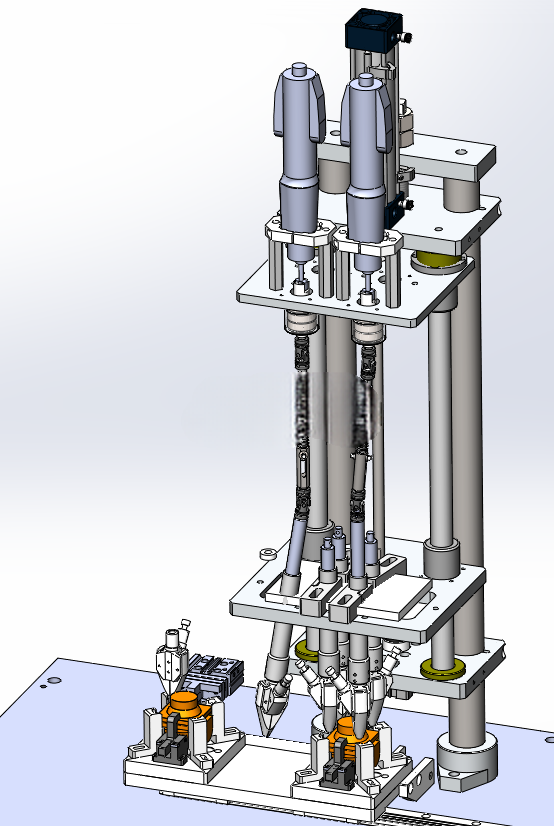

  从结构布局来看,设备下部采用方管焊接机架作为承载基体,机架外侧封钣金护板,正面预留双开门维护舱,气源处理三联件、电磁阀组全部集成在机架侧部开放舱内,日常排水、调压、更换滤芯无需拆解整机护罩;机架台面板为厚钢板精加工而成,平面度经过铣削校准,两套载具安装位、锁付机构立柱安装位均在同一定位基准面上,避免多工位切换时出现坐标偏移。上部锁付执行端采用立式龙门支撑结构,两根导向立柱搭配升降拖板,拖板上并排布置两套电批锁附单元,可根据阀体顶面螺纹孔的实际间距调整电批固定座位置,一次下压即可同步完成两颗螺丝的锁付,若产品孔位排布特殊,也可将其中一组电批偏移设置,按先后顺序完成不同孔位作业。阀体类零件在水暖、燃气、液压管路、气动控制元件等批量加工场景中,普遍存在螺纹孔位分布集中、单颗锁附节拍要求紧、人工手持电批对位偏差大的问题,这套双载具立式锁付机构正是针对中小规格阀体总成的螺纹紧固工序开发。整套设备落地在车间流水线末端或独立装配工位使用,操作人员仅需将待加工阀体依次放入两套定位载具,启动后机构自动完成供钉、对位、下压、锁附、扭力检测全流程,大幅降低重复手持作业的劳动强度。

  供钉方式采用机台侧置的螺丝供料仓,供料器将螺丝排序后通过分钉管输送至电批夹嘴处,夹嘴带导向锥面,即使阀体毛坯存在小范围铸造公差,也能引导螺丝顺利进入螺纹孔,不会出现滑牙、歪钉现象。双载具的设计逻辑是将人工上下料时间与设备锁附时间完全重叠,当左侧载具处于锁付工作区时,操作人员可在右侧工位完成成品取下与毛坯摆放,工位切换由载具下方的平移气缸驱动,载具底板安装线性导轨做导向,移动终点设置缓冲限位与硬限位,保证重复定位精度控制在装配公差允许范围内。

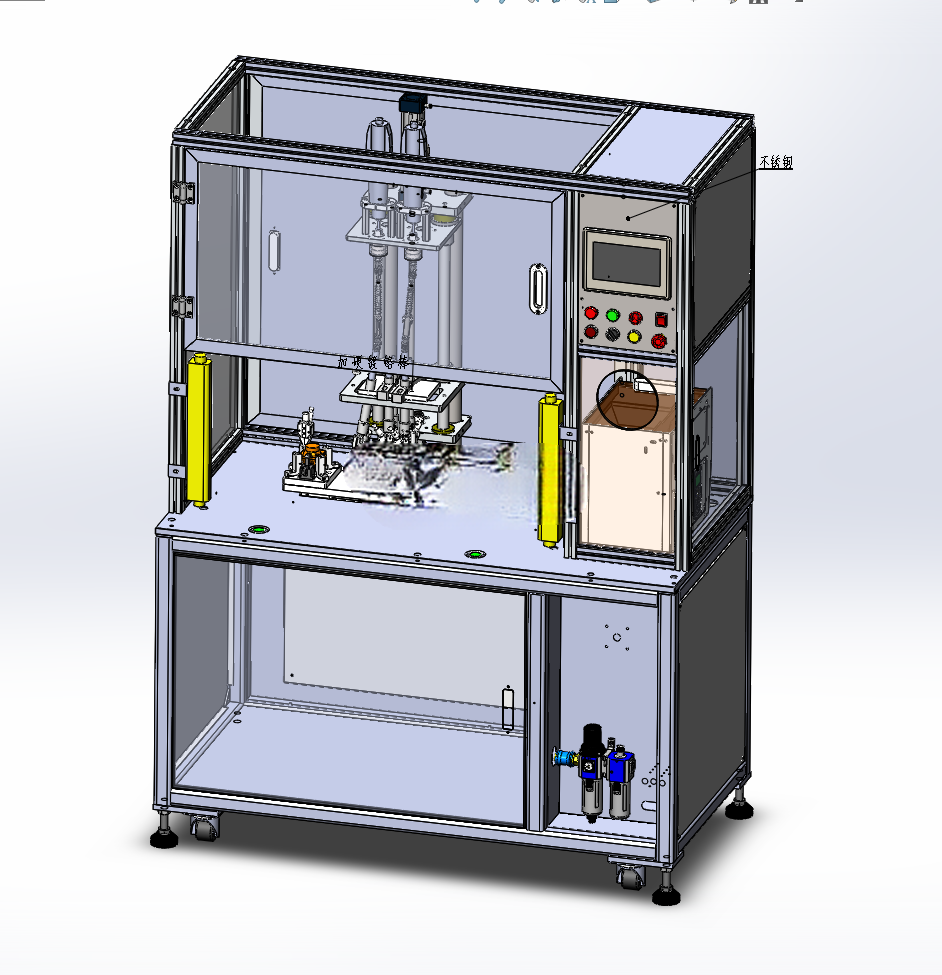

  载具本身按照阀体外形做仿形定位,轮廓槽限制阀体X、Y方向自由度,侧面加装快速夹钳压紧,避免锁附下压过程中工件翘起,针对不同规格阀体,仅需更换载具定位块与调整电批程序孔位坐标即可完成换型,无需改动主机架结构。电气控制元件布置在机架下部封闭舱内,PLC、驱动器与气源组件分区安装,走线全部走线槽并做扎带固定,台面板上预留操作按钮与三色灯安装位,调试时可通过手动模式单独控制升降轴、载具平移轴、电批启停,方便逐段排查锁付位置。整机外形按照常规车间通道宽度设计,底部安装可调脚杯与脚轮,移位时可通过脚轮推移,就位后旋转脚杯将设备抬离地面,抵消地面不平整带来的机架晃动。

  锁付轴的升降行程预留了足够余量,可兼容不同高度的阀体总成,电批带扭力反馈,当螺丝锁附到达设定扭力后自动反转回位,出现浮锁、滑牙时设备会即时停机报警,避免不合格品流入下道工序。这套结构在建模时完整还原了钣金折弯件、焊接机架、直线导向件、气动元件、电批组件的装配关系,各运动部件之间的干涉间隙均按照实际装配要求预留,对于从事自动锁螺丝设备开发、阀体装配工艺规划的结构人员来说,可直接参考其工位布局思路、载具快换方式以及多轴锁付端的调整结构,在面对同类水暖阀门、气动阀块、液压阀组的批量锁付需求时,能够快速完成方案变型,减少重复选型与布局校核的工作量。
