铝模整形机器人上下料冲压工作站设计

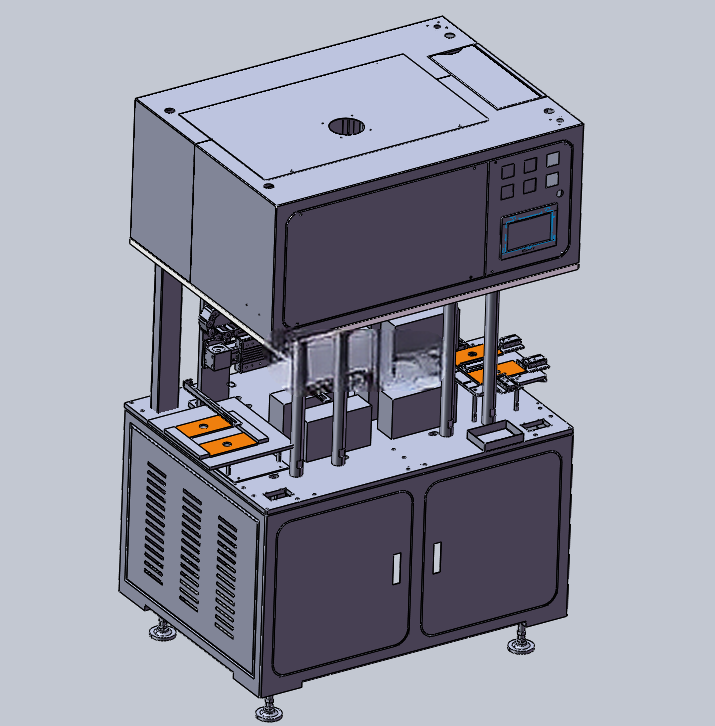

　　设备整体采用分层式框架布局，底部为一体式焊接机柜作为承载基座，机柜内部预留电气安装腔与气源处理单元安装位，底部配置可调式支撑脚杯，可抵消地面不平整带来的安装偏差，安装时需预留周边1.2米以上的维护通道，设备主体占地尺寸约1800mm1500mm1900mm，上部冲压作业区设置透明防护围挡，避免冲压过程中铝屑飞溅伤人，同时预留安全光栅安装位，可接入设备安全回路，人员误入作业区时设备自动急停。在3C结构件、新能源铝制壳体的批量冲压整形工序里，这类搭载六轴机器人的上下料工作站，是替代人工重复取放件、规避冲压作业安全风险的核心配套单元，主要适配铝模类薄壁零件的冲压整形、切边、压型工序的自动转运需求，解决人工上下料节拍不稳定、定位偏差导致的产品良率波动问题，适配多工位连续冲压模的生产节拍，单工位上下料节拍可稳定控制在6秒以内，满足中小批量铝制结构件的柔性生产需求。

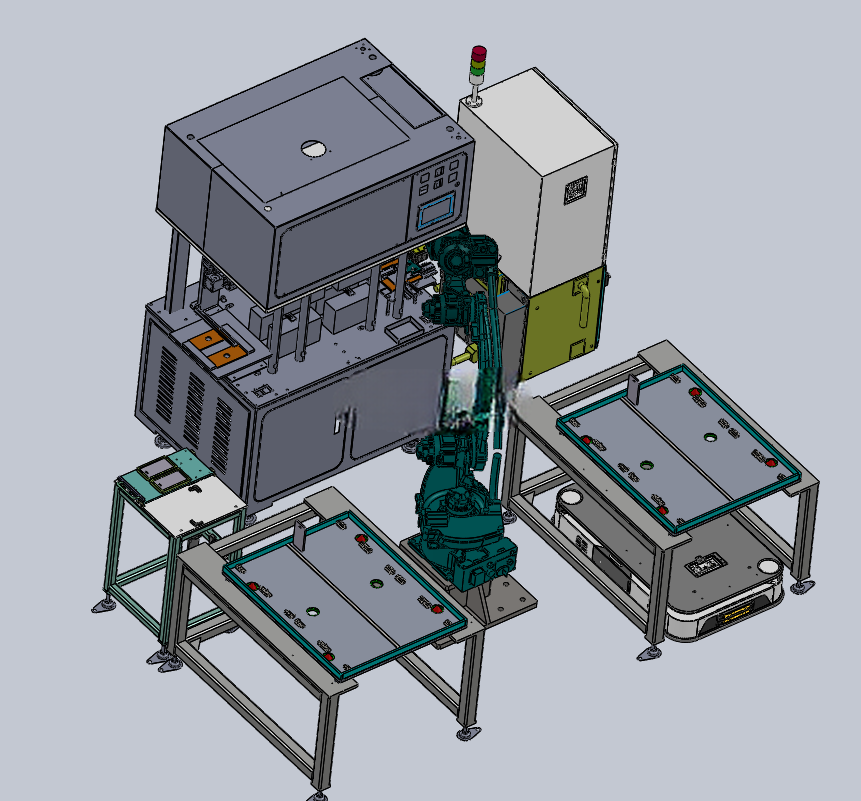

　　上料平台采用双工位交替式料盘设计，料盘设置定位销与仿形治具，可快速适配不同规格的铝模毛坯定位，操作人员可在设备外侧完成待加工毛坯的上料，无需进入作业危险区，机器人取料位设置到位检测传感器，确认毛坯放置到位后才会触发取料动作，避免空抓、偏抓导致的设备碰撞。六轴机器人安装在冲压工位侧方的固定基座上，末端配置气动夹爪，夹爪夹持面贴附聚氨酯防滑垫，避免夹持过程中刮伤铝件表面，机器人运动路径提前通过轨迹仿真优化，避开冲压模的开合模行程范围，取料、放料、下料的动作路径无冗余拐点，配合冲压主机的动作信号完成联锁控制，冲压滑块下行时机器人完全退出模腔区域，杜绝干涉风险。

　　冲压工位设置定位工装与废料导出槽，整形完成的工件由机器人转运至下料输送位，不合格品可通过程序设置分流至异常品料盒，设备上部的操作面板集成触摸屏与实体控制按钮，可直接切换生产配方、调整机器人运行速度、查看设备运行状态，面板旁设置三色警示灯，直观反馈设备运行、故障、待机状态。设计过程中优先考虑了设备的通用性，治具安装位采用标准孔位布局，更换不同产品的仿形治具即可快速切换生产品种，无需大幅调整机器人轨迹与设备结构，气源管路与电气线路均采用拖链内置排布，避免长期运动过程中管线磨损，框架立柱采用标准铝型材搭配钣金封板，兼顾结构强度与外观整洁性，下部机柜设置双开门维护结构，日常检修电气元件、气源组件时无需拆解上部作业区结构。

　　冲压作业区的封闭设计同时兼顾了降噪需求，可降低冲压过程中的噪音扩散，双工位料盘的交替作业模式，可实现设备不停机补料，减少待料停机时间，相比传统人工上下料模式，单台设备可替代2名操作人员的重复劳作，同时避免人工操作过程中可能出现的压手安全事故，产品定位精度可控制在±0.1mm以内，有效降低因人工放件偏差导致的模具损坏、产品报废概率。设备的安装边界需考虑上部吊环的吊装空间，进场安装时可通过顶部吊环完成整体吊装移位，无需拆解分体运输，气路接口与电源接口均设置在设备后侧下部，外接管线排布整齐，不会占用正面操作空间，机器人的运行负载选型匹配铝模工件的重量范围，夹爪的夹持力可通过调压阀灵活调整，适配不同壁厚、不同重量的铝件夹持需求，不会出现夹伤工件或者夹持脱落的问题。
