安川机器人取料检测集成抓手结构设计

　　这套集成在安川六轴工业机器人末端的取料检测抓手，主要面向3C电子、汽车零部件、小型五金件加工等行业的自动化上下料工位，解决传统纯吸附或夹取式抓手在作业时无法判断物料状态，容易出现空抓、漏抓、物料偏移未吸附到位就执行下一步动作，导致产线停机、工件报废甚至设备碰撞的痛点。从实际产线应用来看，这类带检测功能的抓手常布置在机加工单元的上下料位、冲压线的中转工位、装配线的物料接驳点，替代人工完成重复性的取放料动作，同时自带的检测逻辑可以直接对接机器人IO信号，不需要额外在工位周边安装独立检测传感器，减少工位周边的布线和安装空间占用。

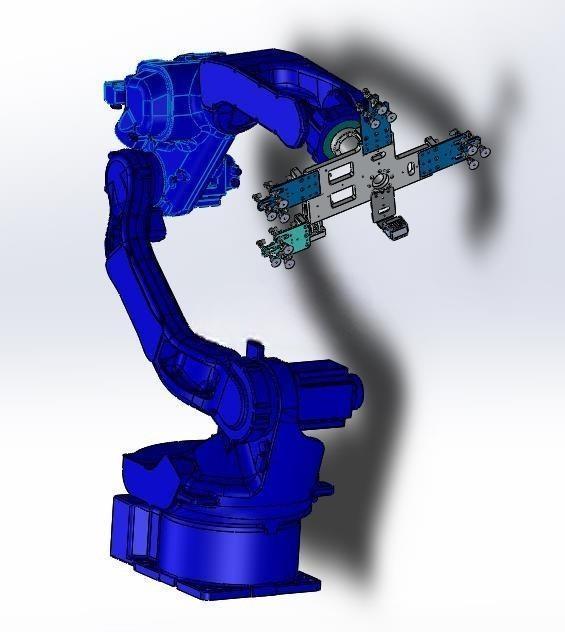

　　设计这套抓手的时候，首先要匹配安川机器人的末端法兰安装尺寸，法兰连接面做了定位销孔和螺栓过孔的标准化设计，保证安装重复定位精度控制在0.02mm以内，避免抓手安装偏斜导致的取料位置偏差。整体抓手的横向伸展长度控制在320mm，纵向厚度控制在65mm，自重控制在2.8kg，适配负载10kg以上的安川六轴机器人，不会因为抓手自重过大占用过多机器人负载余量，同时保证机器人在高速运动过程中抓手的刚性足够，不会出现明显的抖动影响取料精度。

　　功能层面，抓手集成了真空吸附回路和光电检测单元，吸附端根据常见的小型板类、壳体类工件的外形，布置了4组独立的真空吸盘，每组吸盘都配有独立的节流阀，可以根据工件表面的平整度和重量单独调整吸附力，避免因为单个吸盘漏气导致整个吸附回路失压。光电传感器的安装位置做了可调节的长槽孔设计，可以根据不同工件的厚度、外形尺寸调整检测距离和检测角度，检测信号直接接入抓手自带的接线端子排，通过机器人末端的快插接口和机器人控制柜连通，不需要额外拖曳外部线缆，减少机器人运动过程中线缆的磨损风险。

　　实际作业逻辑上，当机器人带动抓手移动到料仓取料位置时，首先触发真空发生器产生负压，吸盘接触物料后，光电传感器同步检测物料是否处于吸盘的有效吸附范围内，同时真空压力开关反馈负压值，当两个信号同时满足预设阈值时，机器人才会执行抬升移动动作；如果光电传感器未检测到物料，或者负压值未达到设定值，系统会判定为空抓或者物料漏抓，直接触发补料提醒信号，不会执行后续的放料动作，从根源上避免空行程和设备碰撞风险。

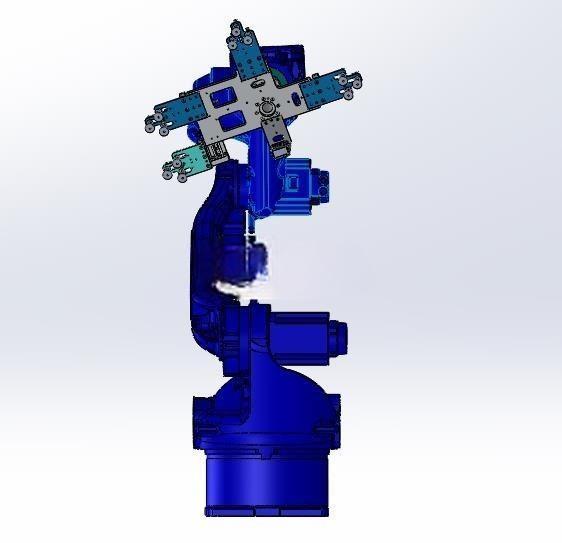

　　结构设计上，抓手的主体安装板采用6061铝合金加工而成，表面做硬质阳极氧化处理，在保证结构刚性的同时尽可能降低自重，所有气路接头都采用快插式标准接头，方便后期维护更换，传感器的走线全部隐藏在安装板的走线槽内，外部用理线夹固定，避免机器人运动过程中线缆和周边设备发生剐蹭。安装边界方面，抓手在完全伸展状态下的最大回转半径控制在350mm以内，在机器人带动抓手做180度翻转动作时，不会和机器人本体、周边的料仓、工装夹具发生干涉，适配大部分常见的机加工上下料工位的空间布局。

　　从实际使用的角度来看，这套抓手的设计没有采用复杂的多自由度夹指结构，而是用最简单的真空吸附加原位检测的方案，在满足功能需求的前提下尽可能降低结构复杂度，减少后期的故障点，同时所有的标准件都采用市面上通用的型号，吸盘、传感器、接头都可以直接采购替换，不需要定制特殊配件，降低了设备的维护成本。针对不同的物料场景，只需要更换不同规格的吸盘，调整光电传感器的安装位置，就可以快速适配不同的工件，不需要对整个抓手结构做大规模修改，具备不错的通用性。
