生产线配套双层结构离线摇匀设备

　　这款双层结构摇匀设备，主要面向生产线后端的离线摇匀工序设计，适配电子制造、小规格化工试剂分装、精密元器件预处理等场景的离线作业需求——当产线在线摇匀工位出现节拍瓶颈，或是小批量多批次物料需要单独匀化工序时，该设备可脱离主产线独立运行，无需对接主产线控制系统即可完成作业，适配柔性生产的换型需求。

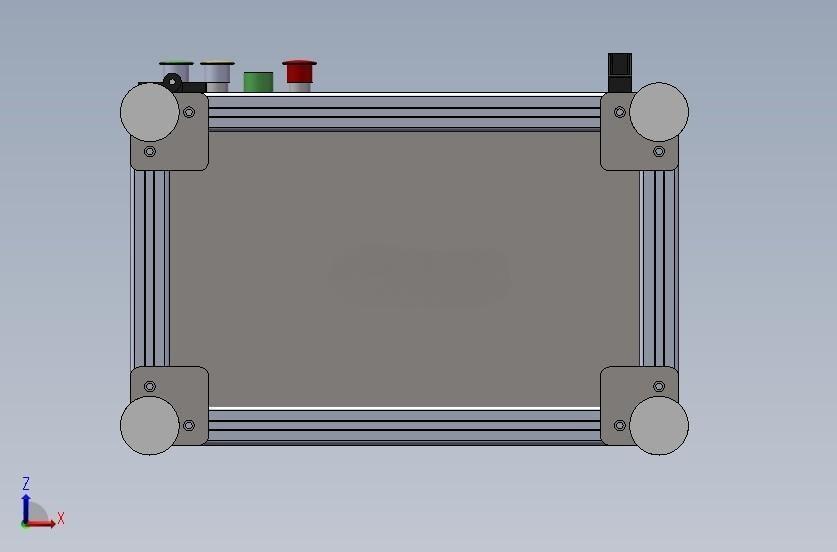

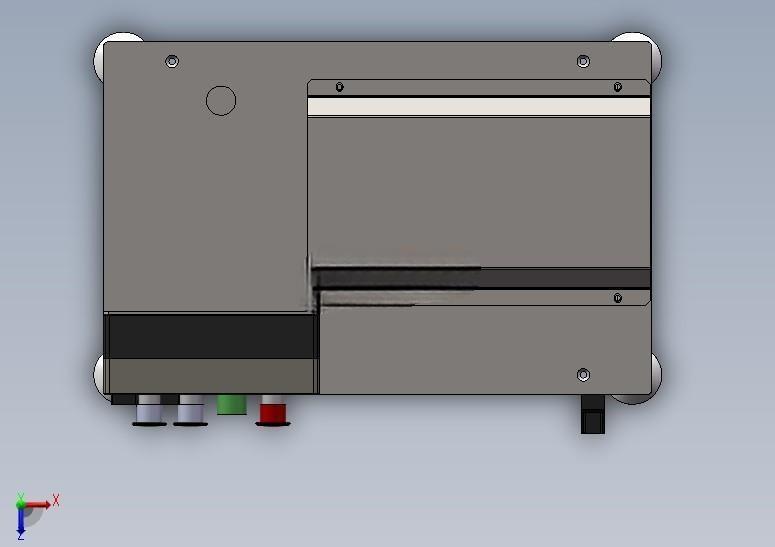

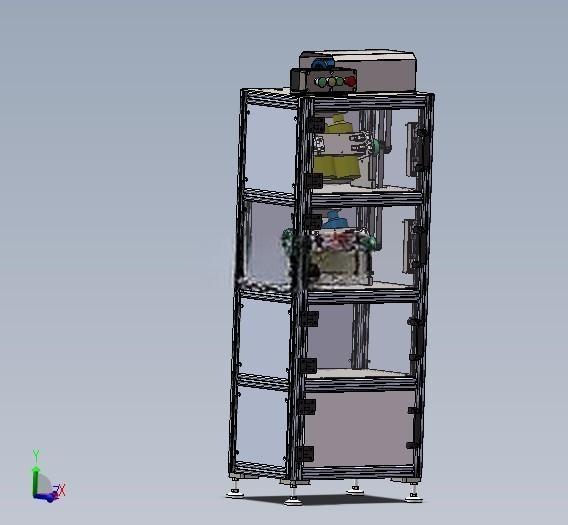

　　设备整体采用双层堆叠式结构布局，上层为摇匀作业执行腔体，下层集成动力传动与电气控制组件，这种分层设计一方面压缩了设备的横向占地面积，适配车间边角位、离线工位的狭小安装空间，另一方面将动力源与作业腔体物理分隔，避免传动部件的磨损碎屑、运行振动直接影响作业区域的物料放置精度。设备底部配置四个可调式支撑脚，可根据地面平整度调节支撑高度，调节行程覆盖15mm范围，保证设备运行时的水平度，避免因台面倾斜导致摇匀过程中物料移位、洒漏。

　　动力传输采用同步带传动结构，相比齿轮传动，同步带运行噪音更低，传动过程无背隙，可保证摇匀动作的转速稳定性，转速波动控制在±2rpm范围内，适配对摇匀转速精度要求较高的物料处理场景；同时同步带具备一定的缓冲吸振能力，可降低电机启停瞬间的冲击载荷，延长电机与传动部件的使用寿命。设备顶部集成DCDC变换器电源模块，可直接接入车间常用的24V直流工业供电，无需额外配置外置电源适配器，简化现场布线流程，电源模块自带过流、过压保护电路，可应对车间供电的小幅波动，避免电压异常损坏控制元件。

　　从安装边界来看，设备横向宽度控制在420mm以内，纵向深度380mm，整体高度不含顶部凸起部件为260mm，可直接放置在标准工业工作台面上使用，无需额外制作安装机架；设备侧面预留电源接口与启停控制接口，接口位置距离设备侧边30mm以上，避免插拔线缆时与周边设备、墙面产生干涉。前端操作面设置三个不同功能的气路/电路快插接口，分别对应不同规格的物料夹具供气、信号反馈需求，接口采用防呆设计，不同功能的接口尺寸存在差异，可避免现场接插错误。

　　摇匀作业的行程参数经过适配性设计，水平往复行程设置为40mm，摇匀频率可在20-120次/分钟范围内调节，可覆盖绝大多数小规格盒装、瓶装物料的摇匀需求，作业过程中双层结构的上层腔体设置有限位挡边，可防止物料在摇匀过程中从台面上滑落，挡边高度为20mm，适配高度100mm以内的常规物料容器放置。设备的外壳采用1.5mm厚冷轧钢板折弯成型，表面做哑光喷塑处理，不易沾染车间粉尘，日常清洁仅需用干布擦拭即可，外壳拼接处采用折边咬合结构，无突出的螺丝头，避免清理时出现卫生死角。

　　设计过程中重点考虑了离线作业的维护便捷性，设备后侧设置可快速拆卸的检修盖板，仅需拧下两颗手拧螺丝即可打开盖板，直接接触到同步带张紧机构、电机接线端子等易维护部件，同步带的张紧调节无需拆解整体外壳，调节螺栓直接外露在检修口位置，日常张紧调整仅需5分钟即可完成。设备四角做R10的圆角处理，避免操作人员在离线工位上下料时被锐角磕碰，符合车间作业的安全设计要求。
