简易无纺布检测机结构设计方案

　　在无纺布卷材及片材的生产流转环节，成品外观瑕疵、厚度均匀性、幅宽一致性的在线或离线检测，是把控出厂品质的核心工序，这款检测设备的结构设计，正是面向中小产能无纺布生产车间、后道加工裁切工位的质检需求搭建，适配常规克重10-200g/㎡的纺粘、熔喷、水刺无纺布的检测作业，可对接前端分切机、收卷机的出料端，也可作为独立离线检测工位放置在质检区域，无需对现有产线做大规模改造即可完成部署。

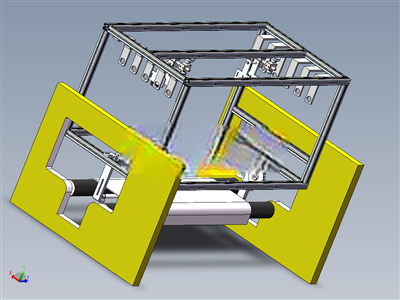

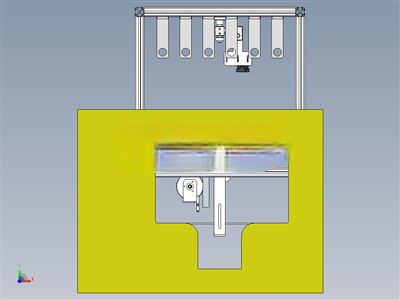

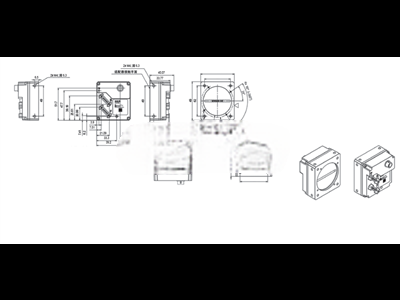

　　从实际作业逻辑来看，设备的检测工位设置在中部黄色防护围合的操作区域内，上方排布的多组压料导辊，用于展平输送过程中的无纺布面料，避免面料褶皱、偏移导致的检测误判，导辊采用轻质铝合金辊芯配外包防滑硅胶层的结构，转动阻力小，不会对面料表面造成勾丝、压痕损伤，适配对表面质量要求较高的卫生用品用无纺布、医用无纺布的检测需求。中部检测区域预留了视觉检测模块、厚度检测传感器的安装位，可根据实际检测需求选配不同的检测元件，无需额外改动主体支架结构，上方的横向安装梁采用标准工业铝型材搭建，槽位可灵活调整检测元件的安装位置、检测高度，适配不同幅宽规格的无纺布检测需求，常规适配幅宽范围为300-1200mm，可通过调整两侧导辊的固定位置拓展适配幅宽。

　　设备下部的腔体结构用于集成电气控制元件、驱动电机及传动组件，将动力部件与检测作业区域做物理分隔，避免生产过程中产生的纤维浮尘进入电气腔造成元件故障，腔体正面设置可拆卸的检修门板，日常维护时无需拆解上部检测结构即可完成线路检修、传动部件润滑等操作。设备底部预留了脚轮安装孔与可调支撑脚固定位，转运时可安装万向脚轮快速移动工位，固定作业时调整支撑脚高度即可保证设备台面水平，避免导辊倾斜导致的面料走偏问题。

　　设计过程中，主体框架优先选用标准4040工业铝型材搭配角件连接，减少非标焊接件的加工量，降低整体制造成本的同时，也方便后续根据产线需求做结构拓展，比如增加不合格品标记模块、自动裁切剔除模块时，可直接在铝型材槽位上加装固定件，无需重新焊接加工机架。检测区域的黄色防护挡板采用亚克力板材折弯制作，既可以阻挡外界光线干扰视觉检测的成像效果，也能避免操作人员误触运行中的导辊、传动部件，提升作业安全性，挡板上预留的透明观察窗可让质检人员随时观察面料走料状态，出现卡料、偏移时可及时停机处理。

　　传动系统采用伺服电机配同步带轮驱动主动导辊，可根据面料输送速度灵活调整转速，匹配前端产线0-60m/min的走料速度范围，导辊两端采用带座深沟球轴承支撑，转动同轴度控制在0.02mm以内，避免高速走料时出现面料跳动的问题。设备的安装边界尺寸控制在长1500mm、宽800mm、高1600mm范围内，整体占地面积小，适合车间内狭小空间的工位部署，进料端与出料端的导辊高度设置为900mm，与常规分切机、收卷机的出料高度匹配，对接产线时无需额外搭建过渡输送平台。

　　在细节结构处理上，所有与面料接触的导辊端面都做了圆弧倒角处理，去除加工毛刺，避免勾挂无纺布纤维；导辊的平行度调整结构设置在两侧安装座上，通过顶丝即可微调导辊的平行度，校正面料走偏问题，调整精度可达0.1mm；上部的压料辊采用重力自适应压合结构，可根据面料厚度自动调整压合间隙，无需手动调整间隙即可适配不同克重的无纺布检测，减少换产时的设备调整时间。电气腔内部预留了标准DIN导轨安装位，可直接安装PLC、继电器、开关电源等标准电气元件，布线槽沿铝型材内腔排布，外部无裸露线路，整体布线整洁，方便后续故障排查与元件更换。
