丝杆阀体双工位自动装配设备结构设计

　　这款双工位装配设备主要面向水暖、液压类小型阀体的批量组装工序，适配带外螺纹接头的丝杆类阀体组件装配需求，常见于卫浴阀门、小型液压控制阀的生产车间，可替代传统人工逐件取料、对位、压装的作业模式，解决人工装配效率波动大、对位精度不稳定、长时间作业疲劳导致的零件磕碰损伤问题。设备采用双工位并行作业逻辑，两个装配工位可交替完成上料、装配、下料动作，不存在单工位设备等待上下料的空行程浪费，单循环节拍可控制在6秒以内，相比单工位装配设备产能提升近一倍。

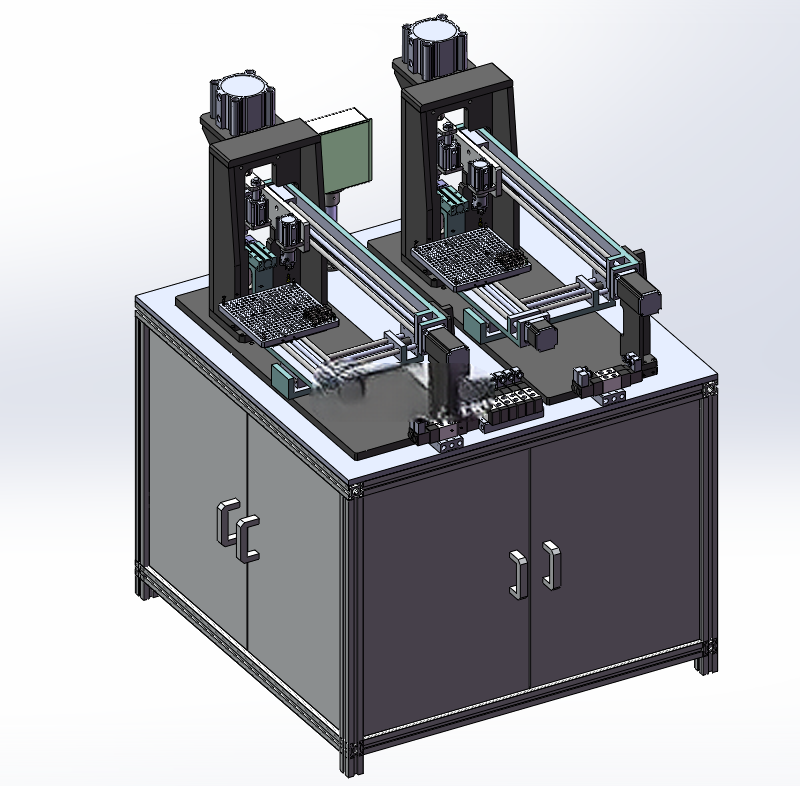

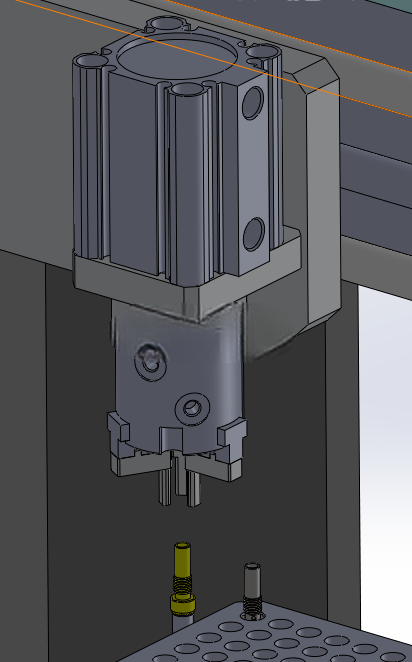

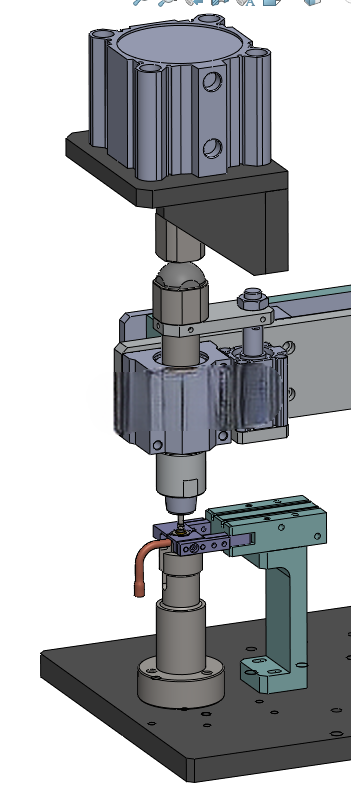

　　设备整体采用立式框架布局，上部安装压装执行单元，中部设置双工位回转载具台，侧部集成振动料盘与直线送料轨道，底部预留电气元件安装腔与气源处理组件安装位，整体占地尺寸控制在1200mm800mm1700mm范围内，可直接对接现有车间流水线的线边工位，不需要额外改造车间地基，安装时仅需要固定底部四个M12膨胀螺栓点位，预留气源接口与220V供电接口即可投入使用。上部压装单元采用标准薄型气缸作为压装动力源，气缸输出端连接浮动压头，可自适应补偿零件高度差带来的压装偏载问题，避免硬压导致的阀体螺纹损伤、密封圈切边问题；压头下方配套三爪式夹取机构，夹爪内侧镶嵌聚氨酯防滑垫，既可以保证抓取丝杆类零件时的夹持力，又不会夹伤零件表面的电镀层或密封面。料盘部分采用定制振动盘，可根据待装配丝杆零件的外形尺寸调整料道宽度与分选间隙，保证零件以统一姿态进入直线送料轨道，轨道末端设置分料气缸，每次仅放行一个零件到待取料位，避免叠料导致的夹爪取料卡滞。双工位载具台采用凸轮分割器驱动，工位定位精度可达±0.02mm，每个载具上设置与阀体外形匹配的仿形定位槽，阀体放入后可自动限位，不需要额外的夹紧机构，压装时的反力直接通过载具传递到设备框架，不会导致载具偏移。

　　设备的作业流程逻辑经过优化：振动盘持续将丝杆零件排序送到待取位，夹爪下降抓取零件后，横移到对应工位的阀体上方，丝杆机构带动夹爪缓慢下行，将丝杆对准阀体的内螺纹入口，随后压装气缸下行，将丝杆按压到阀体的指定装配深度，压装到位后压力传感器触发信号，分割器转动切换工位，已完成装配的工位转到下料位，由操作人员或者配套的取料机械手将成品取出，同时另一个工位进入装配位置，循环作业。设计过程中重点考虑了不同规格阀体的适配性，载具采用快换式结构，更换不同产品时仅需要更换对应仿形载具、调整夹爪的开合行程与压装气缸的下行限位，15分钟内即可完成产品切换，适配小批量多品种的柔性生产需求。

　　设备框架采用4040铝型材拼接，外部设置透明亚克力防护门，既可以观察内部运行状态，又可以避免压装过程中零件弹出造成安全隐患，防护门设置安全联锁开关，门打开时设备自动停止运行，符合车间设备安全规范。气路部分全部采用快插式接头，每个执行气缸的进气端都设置独立的节流阀，可单独调整每个动作的运行速度，避免动作过快导致的零件撞击，也可以防止速度过慢影响生产节拍。电路部分采用分布式IO模块，所有传感器线路都通过线槽规整布线，后期维护排查故障时不需要拆解大量线束，设备侧面预留扩展接口，后续可根据需求增加自动下料机构、扭矩检测机构，实现装配完成后的自动检测与分拣，不需要对整体结构做大幅改动。
