四轴侧面锁螺丝设备结构设计方案

　　消费电子组装产线里，手机、平板、轻薄笔记本这类带金属中框的产品，侧面锁螺丝工位一直是效率瓶颈——传统卧式单轴锁付机构要么需要人工翻面定位，要么多工位转台结构占地过大，换型调试要花掉大半天时间，很难适配当前消费电子短周期、多SKU混线生产的需求。这套四轴侧面锁螺丝设备的结构设计，就是针对3C产品侧面M1.2及以下小规格螺丝的锁付场景做的定向优化，把锁付执行端、供料单元、定位工装、机架本体做了集成化布局，不用额外搭配外围转台或者翻面机构就能完成单工位侧面锁付作业。

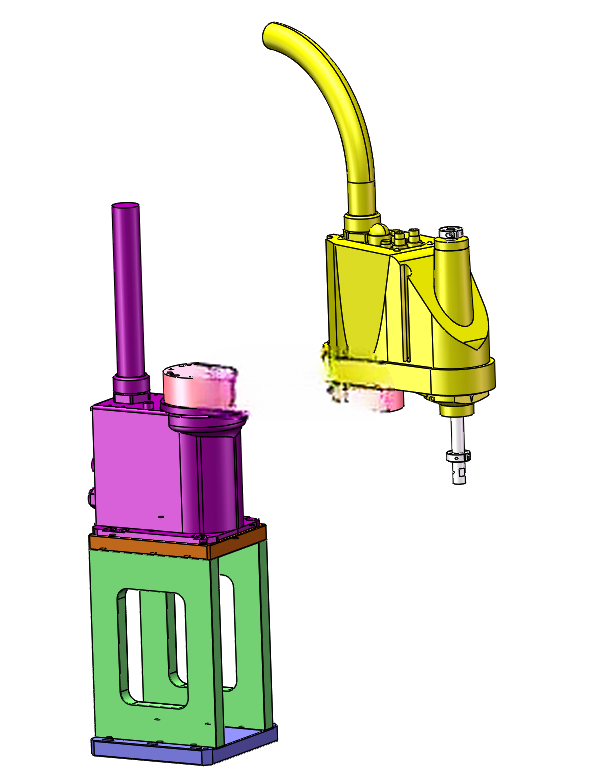

　　从实际作业逻辑来看，设备的核心执行单元采用四轴联动的运动架构，X/Y/Z轴负责锁付头的空间位置移动，末端旋转轴负责调整电批的锁付角度，刚好适配产品侧面不同高度、不同倾斜角度的螺丝孔位，不需要额外增加角度调整工装。锁付头集成了真空吸钉机构、电批扭矩反馈模块和浮高检测传感器，螺丝从供料器送出后通过真空负压吸附到批嘴位置，移动到孔位上方时先做视觉对位补偿，再下压锁付，扭矩达到设定值后电批自动停转，同时传感器检测螺丝锁付后的端面高度，一旦出现滑牙、浮高、漏锁的情况会立刻触发报警，避免不良品流到下一个工位。供料单元采用滚筒式螺丝排列机搭配分钉气管，针对M1.2的微型螺丝做了轨道宽度优化，不会出现卡钉、叠钉的问题，供料速度可以匹配1.2秒/颗的锁付节奏，比传统人工锁付效率提升4倍以上。

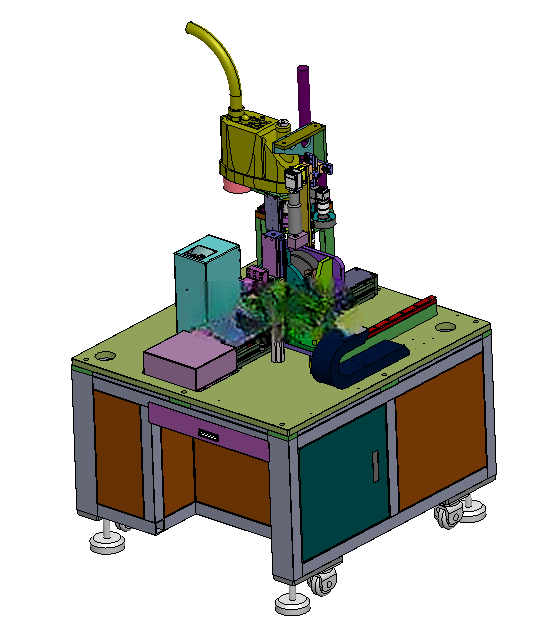

　　设计阶段首先考虑的是设备的安装边界，整机采用台式落地结构，底部搭配可调脚杯和万向脚轮，方便产线布局时移动调平，机架主体采用4040工业铝型材拼接，台面铺设20mm厚的电木板做绝缘处理，避免组装过程中静电打坏产品内部的电子元件。设备的整体占地尺寸控制在长1200mm、宽900mm、高1600mm以内，刚好可以嵌入现有3C组装产线的标准工位间隙，不需要对原有产线做大规模改造。台面左侧预留了产品工装的安装位，采用快换式工装底板，换产时只需要更换产品定位仿形块，重新标定锁付坐标点就能完成换型，整个换型过程控制在15分钟以内，适配小批量多批次的生产需求。

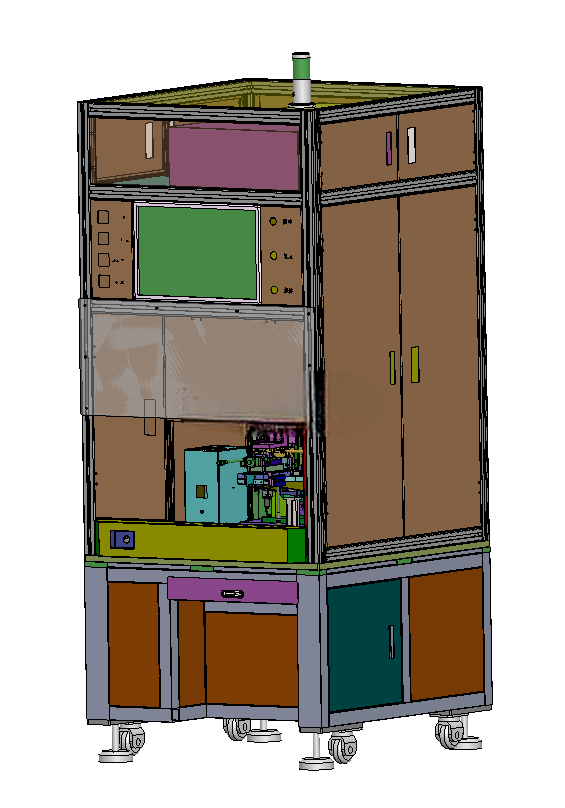

　　定位工装部分针对手机、平板这类产品的外形特点做了仿形定位设计，侧边采用柔性夹紧机构，夹紧力可以根据产品外壳材质调整，避免夹伤铝合金或者玻璃外壳。设备的操作面板集成在机架前侧的柜门位置，包含启动、停止、复位按钮和扭矩参数调整界面，柜门内部预留了电气元件的安装空间，PLC、伺服驱动器、电磁阀都采用导轨式安装，方便后期维护检修。锁付区域的上方安装了透明亚克力防护罩，搭配安全光栅，作业过程中如果有人员伸手进入锁付区域，设备会立刻暂停运动，避免安全事故。

　　从结构细节来看，四轴运动模组采用高精度丝杆导轨搭配伺服电机，重复定位精度控制在±0.02mm以内，完全满足M1.2小螺丝的锁付对位要求，不会出现孔位打偏、刮花产品外壳的问题。电批采用低压直流伺服电批，扭矩控制精度在±2%以内，锁付M1.2螺丝时不会因为扭矩过大拧滑牙，也不会因为扭矩过小导致锁付不到位。设备的走线全部采用坦克链防护，运动过程中不会出现线缆拉扯、磨损的问题，侧面预留了气源和电源接口，进场安装时只需要接入0.5-0.7MPa的压缩空气和220V交流电源就能直接投入使用，不需要额外配套其他辅助设施。

　　这套结构设计在实际应用中，除了3C电子产品的侧面锁付，只需要更换对应的批嘴和定位工装，也能适配小型家电、智能穿戴设备的小规格螺丝锁付作业，设备的稼动率可以稳定在95%以上，相比传统的人工锁付或者单轴锁付设备，不管是锁付精度还是生产效率都有明显提升，同时紧凑的结构设计也能帮生产车间节省宝贵的产线空间，降低产线布局改造成本。
