在线式三轴自动锁螺丝设备结构设计

　　在3C电子、小家电、汽车电子等离散制造的装配环节，锁付螺丝是覆盖绝大多数产品组装流程的核心工序，传统离线单工位螺丝机需要人工逐件上下料、定位装夹，单台设备需配置一名操作员工，在多品种小批量的产线布局中，不仅人力成本占比高，不同批次产品换型时的夹具调整、参数重置也会占用大量有效生产时间，难以匹配流水线连续作业的节拍要求。这款在线式三轴锁螺丝设备的设计初衷，就是对接前段组装流水线的连续出料节奏，省去中间人工转序、装夹的环节，实现锁付工序的全流程自动化衔接。

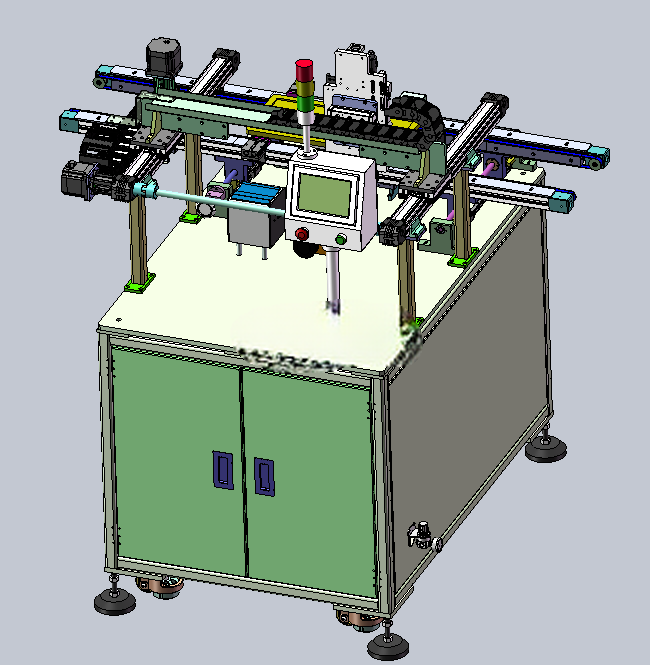

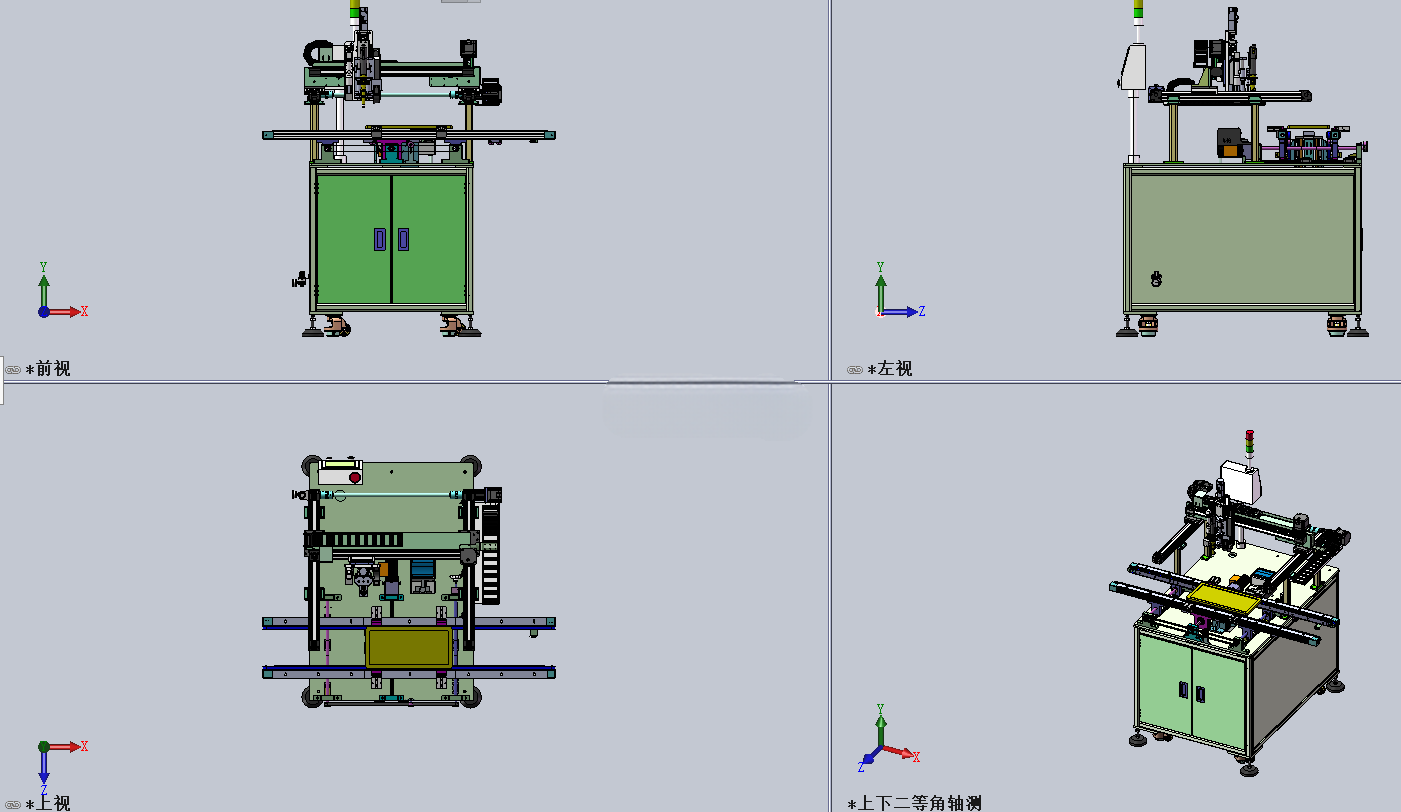

　　设备下部采用方通焊接的一体式机架作为承载基础，机架底部配置可调脚杯与万向脚轮，既可以在设备移位时通过脚轮快速推移，就位后旋转脚杯就能完成设备水平度调整，不需要额外制作安装地基，对接现有产线时仅需调整机架高度与流水线输送面齐平即可，输送面高度适配行业通用的750mm±50mm流水线标准，两侧预留的输送对接接口可以直接与前段、后段流水线的皮带线接驳，不需要额外定制过渡转接件。输送部分采用宽度可调的平皮带输送结构，调节范围覆盖100mm到350mm宽度的产品载具，换产时仅需松开两侧皮带线的锁紧手柄，滑动调整导轨宽度适配当前批次产品的载具尺寸后锁紧即可，单批次换型调整时间可控制在10分钟以内，适配多品种共线生产的柔性需求。

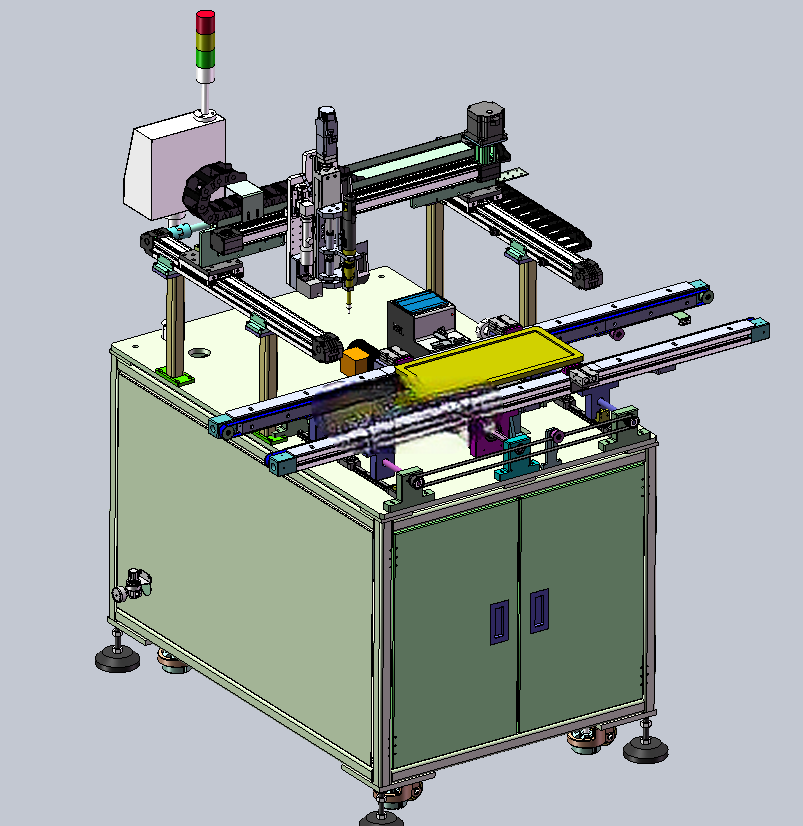

　　在皮带输送线的锁付工位位置，设计了集成式气动定位机构，当载具携带产品流入锁付工位后，输送线暂停运行，定位机构的顶升气缸先将载具抬离皮带面，避免皮带的柔性形变影响锁付精度，随后侧推气缸与定位销配合动作，将载具推靠到基准定位面，完成载具的机械粗定位，定位重复精度可控制在±0.2mm以内，满足绝大多数产品的锁付定位基准要求。针对部分产品来料尺寸公差偏大、载具长期使用存在磨损偏差的场景，设备在三轴锁付模组的Z轴滑台上集成了视觉相机组件，机械定位完成后相机先对产品上的螺丝孔位进行拍照识别，通过视觉算法计算出孔位的实际坐标与理论坐标的偏移量，将偏移补偿值实时传输给运动控制系统，修正三轴模组的运动轨迹，实现锁付位置的二次精准定位，补偿后的锁付位置精度可达±0.05mm，可有效避免因来料偏差、载具磨损导致的滑牙、浮锁、锁付位置偏移等不良问题。三轴传动部分采用伺服电机搭配精密直线导轨的传动结构，X轴横跨输送线宽度方向，有效行程覆盖400mm，Y轴沿输送线方向布置，有效行程300mm，Z轴负责锁付头的上下进给，有效行程150mm，三轴的运动速度可根据螺丝规格、产品材质灵活设置，锁付时Z轴的进给扭矩通过电批的扭矩信号实时反馈，当锁付扭矩达到设定值时电批自动停止转动并反馈锁付完成信号，系统自动记录每个螺丝的锁付扭矩、锁付时间数据，可对接产线MES系统实现锁付质量的全流程追溯。

　　设备的电批固定座设计为快换结构，更换不同规格的电批时仅需松开快换夹头的锁紧螺丝即可完成拆装，适配M1到M5范围内不同规格螺丝的锁付需求，供料器布置在机架侧方的预留安装位，可根据螺丝类型选择吹气式或吸附式供料方案，针对短小螺丝采用吹气式供料可提升锁付效率，针对带垫片、特殊头型的螺丝则可切换为吸附式供料，避免供料卡料问题。电气控制元件全部集成在机架下部的电气安装腔体内，走线全部采用拖链防护，避免运动过程中线路磨损，操作面板布置在机架前部的倾斜安装面上，操作人员可直接在面板上设置锁付路径、运动速度、锁付扭矩等参数，不需要打开电气柜门进行调整，设备顶部配置三色警示灯，可实时显示设备运行、待机、故障状态，出现卡料、扭矩异常、定位失败等问题时自动停机并触发警示，提醒现场操作人员及时处理。整机的安全防护设计上，运动区域外侧设置透明亚克力防护挡板，既可以观察设备运行状态，也能避免人员误触运动部件造成安全事故，挡板上设置安全门开关，防护门打开时设备自动切断运动轴的使能信号，防止调试过程中出现误动作风险。
