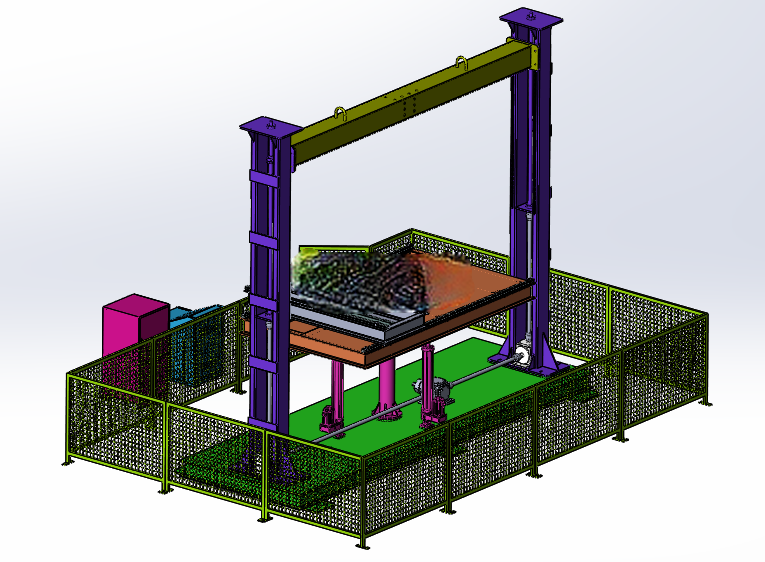

可XY向偏移的四轴液压定位工装结构

　　在精密机加、多工序工件流转加工的产线场景里，这类四轴定位装置主要承担工件的精准装夹与位姿调整职能，适配四轴加工中心的联动加工需求，解决传统单工位装夹后无法灵活调整工件空间位置、换面加工需重复拆装找正的痛点。工装底部采用三个液压油缸构成三点式稳置结构，这种布局并非随意排布，而是参考了三点确定一个平面的几何原理，相比四点支撑容易出现的虚腿、受力不均问题，三点液压支撑可以在安装基面存在小幅平面度误差时，通过油缸的自适应伸缩调整，让整个工装台面保持水平稳定，避免加工过程中因支撑受力不均产生的震颤，影响加工面的粗糙度与尺寸精度，三个油缸的安装孔位在底座上呈等腰三角形排布，预留了足够的检修操作空间，油缸的进出油口统一排布在底座侧方，方便现场液压管路的排布与接驳，不会和上方移动机构的线缆、拖链产生干涉。

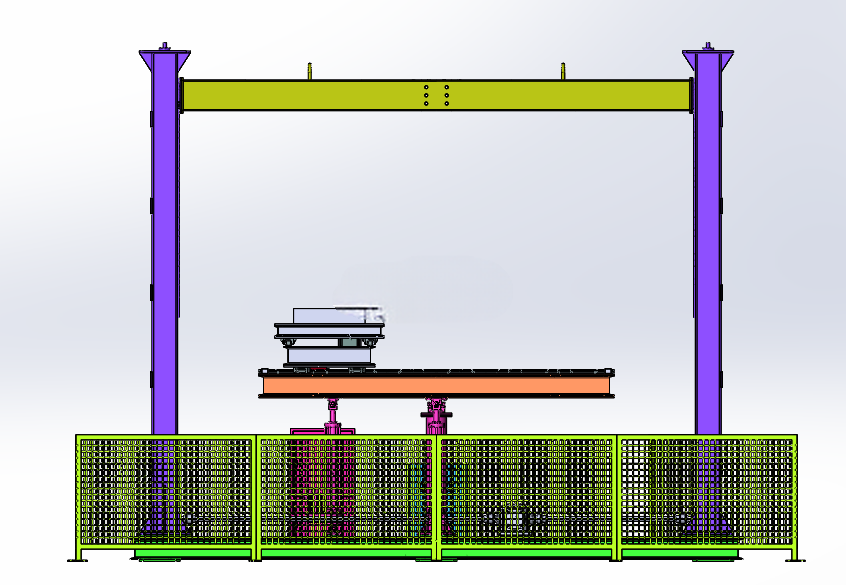

　　上方的龙门架搭载电机驱动的单轴运动机构，可实现XY两个方向的移动，同时支持立体面内的位姿偏移，这里的传动结构采用丝杠加线性导轨的组合，导轨选用的是高刚性的滚柱直线导轨，能承受加工过程中切削力带来的径向与轴向载荷，丝杠的导程选型匹配现场加工的进给速度需求，既可以实现快速空程移动减少辅助工时，也能在进给时保持足够的定位精度，龙门架的两侧立柱和横梁之间采用定位销加螺栓的锁紧结构，装配时可以通过定位销保证横梁和两侧导轨的垂直度，避免长期运行后横梁偏移导致的运动卡滞。

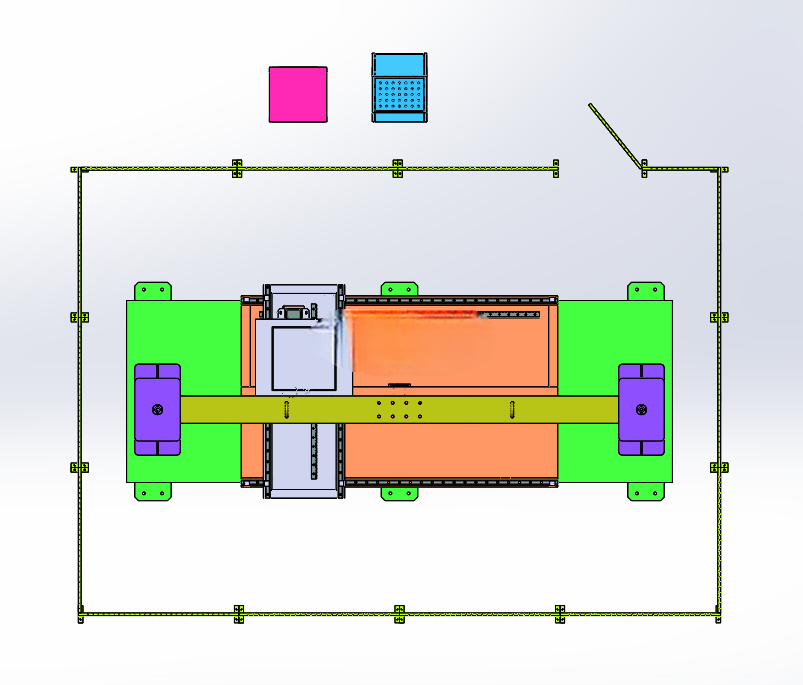

　　整个工装的安装边界设计充分考虑了现有四轴加工台的T型槽尺寸，底座两侧的安装支脚开有长条形安装孔，可以适配不同间距的T型槽安装需求，不需要额外制作过渡连接板，降低现场安装的适配成本，支脚的厚度经过强度校核，在满负载装夹工件加上切削载荷的工况下，不会产生超出允许范围的形变。从设计逻辑上看，这套装置没有采用复杂的多轴联动转台结构，而是结合实际加工场景里大部分工件的位姿调整需求，用液压支撑加龙门移动的组合实现所需功能，相比昂贵的高精度多轴转台，成本控制更优，同时维护难度更低，现场的设备维护人员只需要掌握基础的液压管路维护与丝杠导轨润滑知识，就能完成日常的保养工作，不需要复杂的电控参数调试。

　　工装的夹装部位设计了可更换的定位块接口，可以根据不同规格的工件更换对应的定位夹具，不需要更换整个工装主体，适配多品种小批量的加工生产需求，定位块的安装采用一面两销的定位方式，更换后不需要重新反复找正，能快速切换生产的工件型号，减少换型等待时间。龙门架上的拖链采用全封闭结构，可以避免加工过程中产生的切屑、切削液进入拖链内部磨损线缆与油管，拖链的弯曲半径选型匹配内部线缆的最小弯曲半径要求，长期往复运动不会出现线缆折损的问题。整个装置的受力路径经过优化，加工时的切削力从工件装夹位传递到龙门横梁，再通过两侧立柱传递到底部的三点液压支撑，最终分散到设备安装台面上，没有应力集中的薄弱部位，关键受力部位的板材厚度都经过有限元受力分析验证，在额定负载下的形变量控制在加工精度允许的范围内。
