双工位六产品锡膏拉涂作业机台结构设计

　　在消费电子、小型家电控制板的后段组装工序里，锡膏涂布是贴片焊接前的核心前置环节，对于引脚间距较大、涂布精度要求在0.1mm级别的多联产品，传统钢网印刷需要配套上下料对位、钢网清洁、锡膏搅拌等多套辅助机构，设备投入成本高，换型调试周期长，针对小批量多批次的生产场景适配性不足。这款拉锡膏机台正是瞄准这类中低精度、高节拍的锡膏涂布需求开发，可同时完成6个产品的锡膏拉涂作业，相比人工作业，涂布厚度一致性提升40%以上，作业速度提升2倍以上，且不会出现人工涂布常见的锡膏拖尾、漏涂、厚度不均问题，目前已经在小型电子加工厂的插件预上锡、软板焊盘预涂锡工序中得到实际应用。

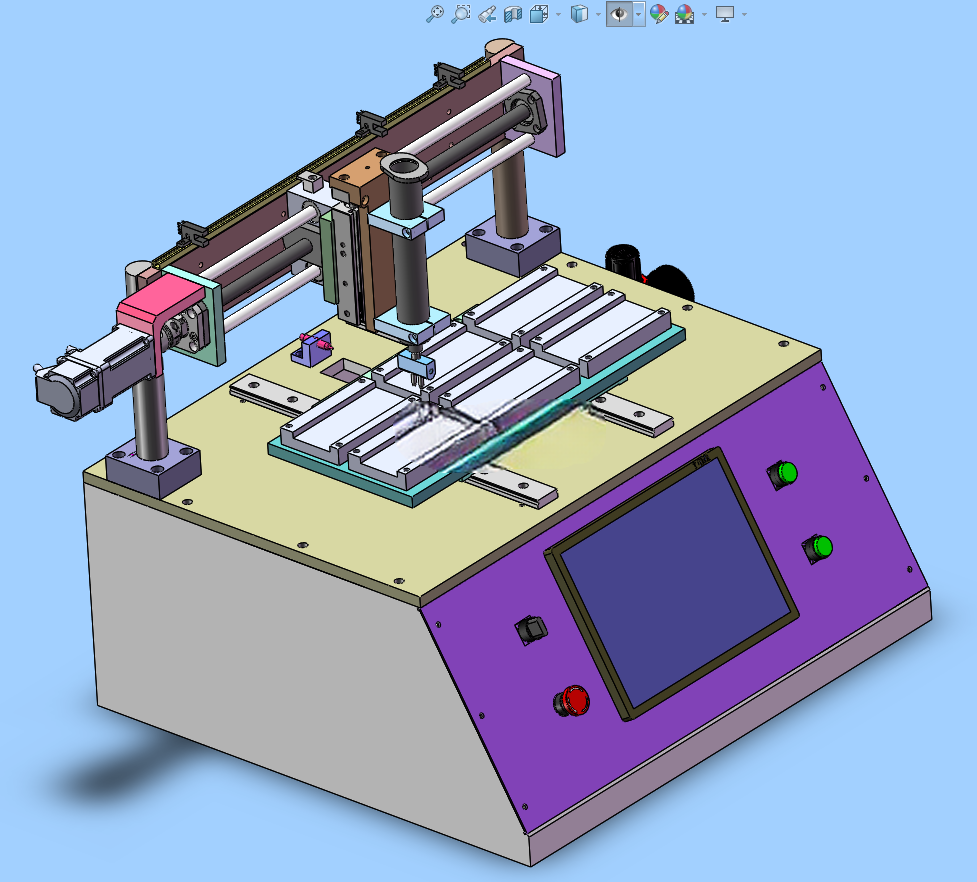

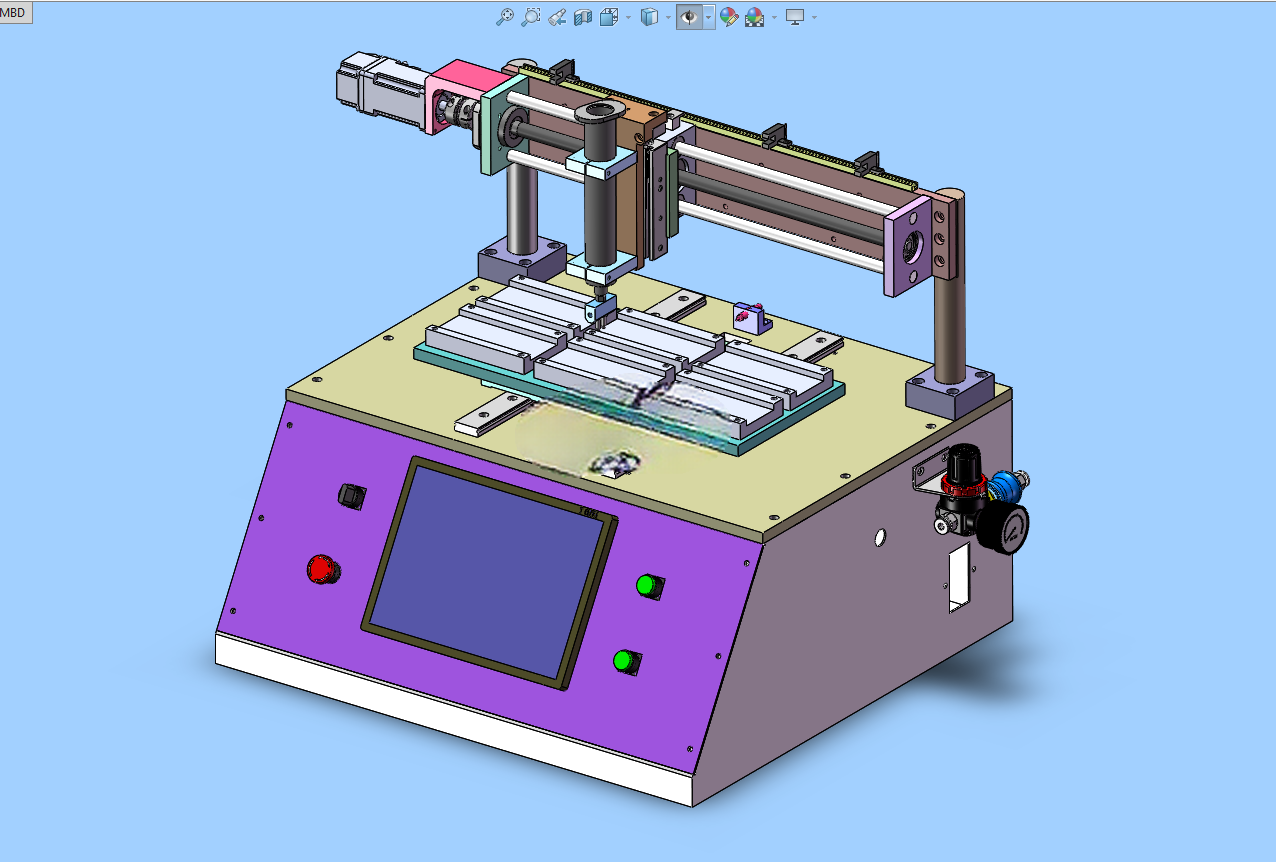

　　从结构布局来看，机台采用下柜上台面的分层设计，下部柜体采用1.5mm厚冷轧钢板折弯焊接成型，作为整个设备的承载基座，柜体正面倾斜15度嵌入触控操作屏，屏幕旁布置启动按钮、急停按钮、状态指示灯，操作时无需弯腰即可完成参数设置与状态查看，符合人体工程学操作要求。台面采用6061铝板经阳极氧化处理，平面度控制在0.05mm以内，作为各运动模组的安装基准面，避免长期运行出现基准变形。X方向运动采用伺服电机搭配滚珠丝杆传动，线轨导向的结构，伺服电机分辨率设置为10000脉冲每转，丝杆导程选用5mm规格，可实现0.005mm的最小移动当量，运行速度可在0-200mm/s范围内无级调节，完全匹配锡膏拉涂过程中匀速平稳的运动要求，避免速度波动导致的锡膏涂布厚度不均。Y方向采用双位置固定的气缸驱动结构，无需复杂的多位置控制，仅在拉涂起始位与结束位两个位置切换，相比丝杆传动结构，气缸驱动的响应速度更快，成本更低，完全满足双工位切换的定位需求，气缸端部安装液压缓冲器，到位冲击控制在0.2m/s以内，避免长期冲击导致的治具定位偏移。

　　台面上的产品治具采用快换式设计，治具底座通过定位销与台面连接，更换产品时仅需松开两个锁紧螺丝即可完成治具更换，换型时间控制在10分钟以内，适配多品种小批量的生产需求。治具上共设置6个产品定位槽，每个定位槽根据产品外形设置仿形定位凸台，定位精度控制在0.08mm以内，确保拉涂头与产品焊盘的位置匹配。拉涂头安装在X轴移动滑台上，高度可通过千分尺旋钮进行微调，调节精度0.01mm，可根据不同的锡膏涂布厚度要求调整刮刀与产品表面的间隙，刮刀采用聚氨酯材质，硬度为邵氏70度，既可以保证锡膏涂布过程中与产品表面的贴合度，又不会刮伤产品表面的焊盘与阻焊层。

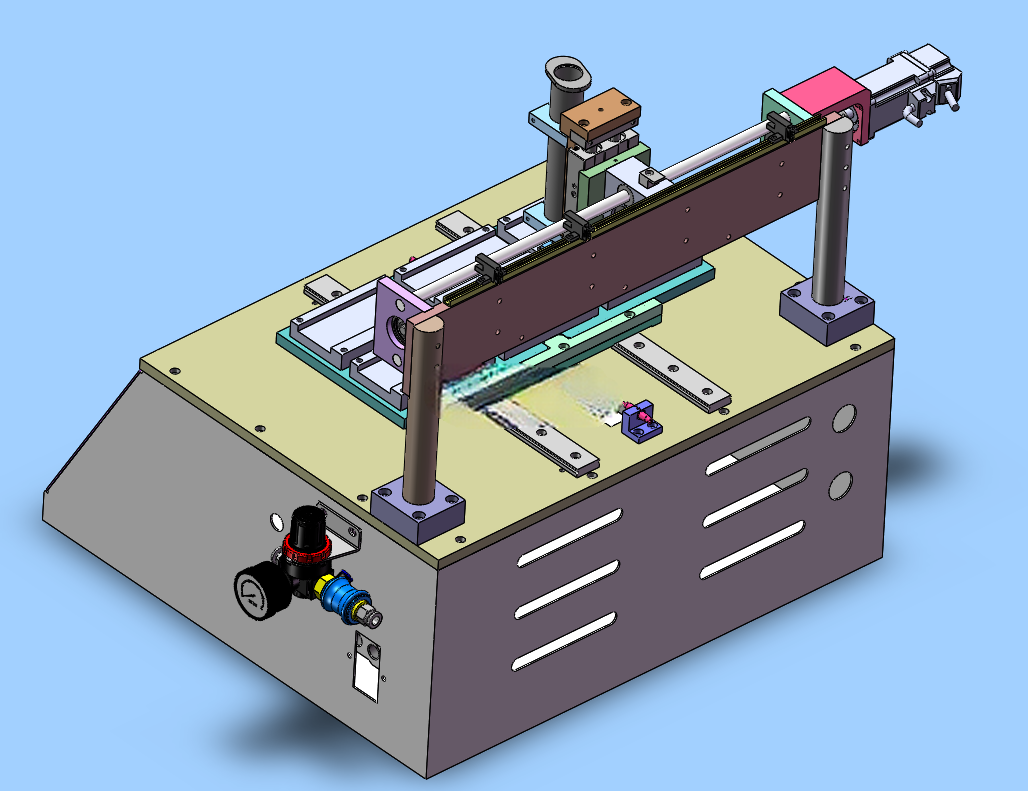

　　安装边界方面，机台整体外形尺寸控制在长650mm、宽450mm、高350mm，占地面积不足0.3平方米，可直接放置在标准工作台上使用，无需额外的地基固定，底部安装四个可调脚杯，可调节范围±10mm，适配不平整的工作台面，设备总重量约35kg，两名作业人员即可完成搬运移位。气路接口设置在设备背面，采用φ6mm快插接头，接入0.5-0.7MPa的压缩空气即可正常工作，电源采用220V单相交流电，整机功率不足200W，无需配套专用供电线路，普通车间插座即可满足供电需求。

　　设计过程中充分考虑了日常维护的便捷性，所有运动模组的润滑点均设置在易操作位置，丝杆与线轨采用油脂润滑，每运行3000小时补充一次润滑脂即可，气缸采用无给油润滑设计，无需额外加注润滑油。锡膏残留清理位置均做了避空设计，拉涂作业完成后，作业人员可直接用无尘布擦拭台面与刮刀位置，无需拆解任何零部件即可完成日常清洁。设备的控制程序内置手动调试与自动运行两种模式，手动模式下可单独控制X轴移动、Y轴气缸伸缩，方便调试过程中的对位调整，自动模式下仅需按下启动按钮，设备即可自动完成Y工位切换、X轴匀速拉涂、工位复位的全流程作业，操作门槛极低，普通作业人员经过10分钟培训即可独立操作。

　　从结构合理性来看，所有受力部件均做了加强处理，X轴丝杆两端采用角接触球轴承支撑，避免丝杆运行过程中出现挠曲变形，线轨采用上锁式安装方式，安装螺丝采用12.9级内六角螺丝，连接强度满足长期高速往复运动的要求。电气元件均布置在下部柜体内，与台面的作业区域完全隔离，避免锡膏、清洁溶剂掉入柜体导致电气短路，柜体侧面设置散热通风孔，确保长时间运行时柜内温度处于合理范围。
