Type-C数据线前端多工序一体化处理设备

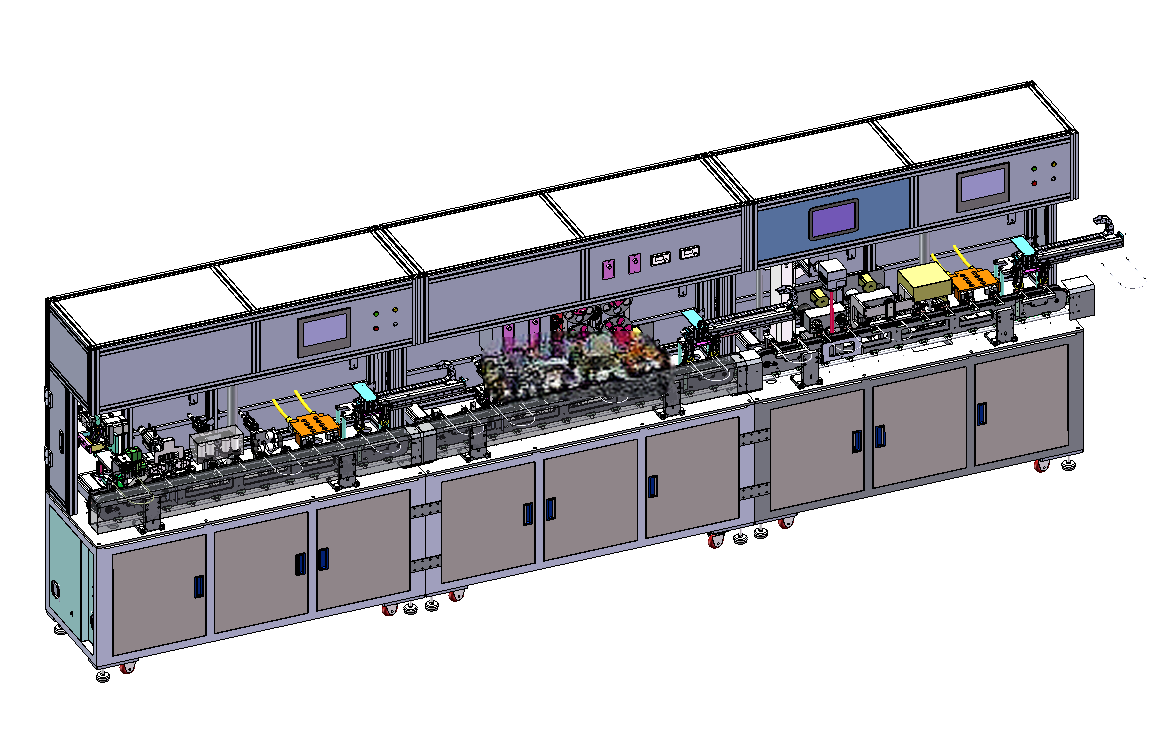

　　在消费电子线束加工的生产场景中，USB Type-C接口数据线的前端预处理一直是产线节拍提升的核心瓶颈，传统分散式单工序设备需要多次人工转序、定位，不仅容易出现线缆夹持错位导致的加工不良，还会占用大量产线空间与人工上下料成本，这台集成化处理设备正是针对这一痛点完成的结构设计。设备整体采用长条形直线式布局，沿线缆输送方向依次排布各功能工位，底部采用方通焊接机架作为整体承载基础，机架下部设置多组带锁止功能的福马轮，既满足设备转场移动的需求，也能在安装定位后提供足够的支撑刚性，避免高速运行时的整机振动影响加工精度；机架上部的操作侧设置全封闭钣金柜门，内部预留电气元件、气动阀组的安装空间，柜门与机架之间采用隐藏式铰链连接，日常维护时可直接开启柜门完成气路、电路的检修，不需要拆解上部的工位防护结构。

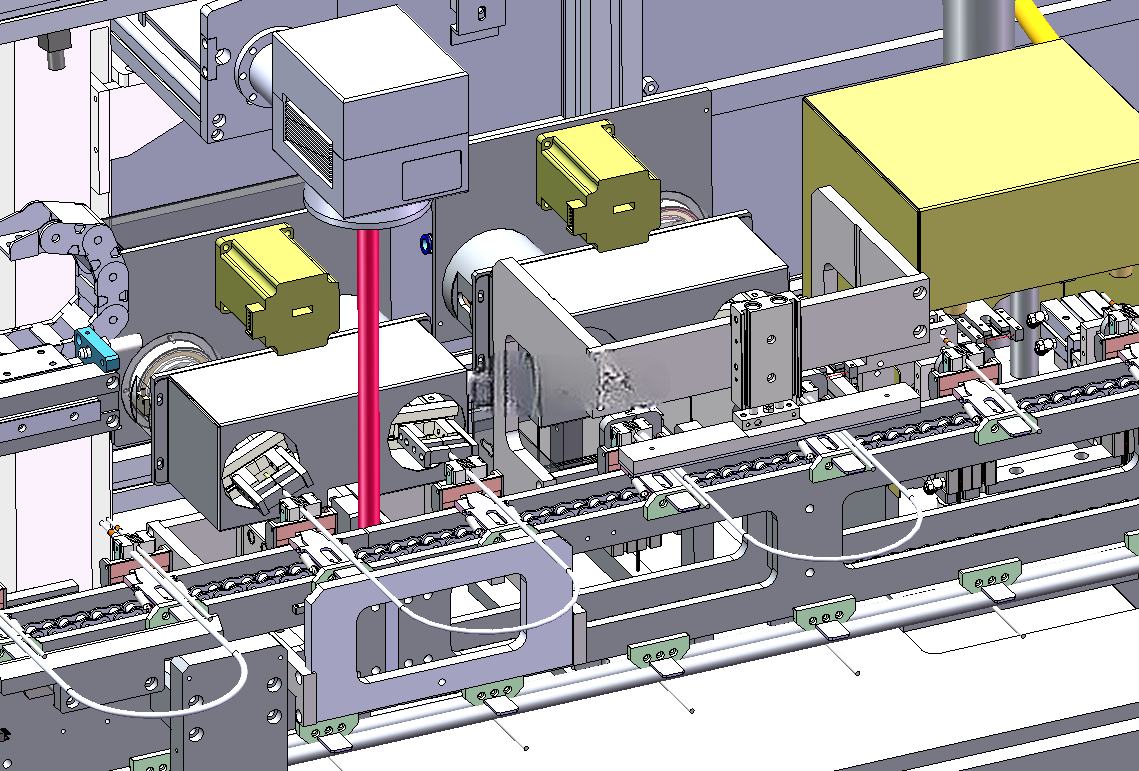

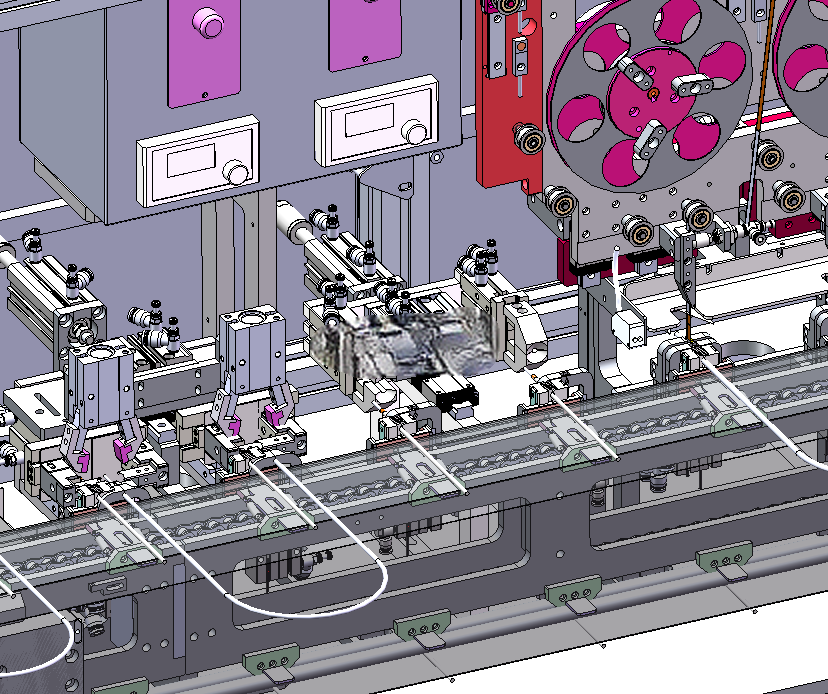

　　设备上部的加工区域沿输送线依次设置自动送线裁切机构、外被剥皮工位、编织层处理组件、铝箔剥离单元、铜箔包覆模组以及棉线去除结构，所有工位的执行端均采用伺服电机配合精密直线导轨驱动，重复定位精度控制在0.02mm以内，能够适配不同线径规格的Type-C数据线加工需求，不需要更换大量工装夹具即可完成规格切换。送线机构采用上下对压的聚氨酯滚轮结构，滚轮表面加工细密防滑纹路，输送过程中不会损伤线缆外被，同时配合编码器实时反馈送线长度，保证裁切长度的一致性；外被剥皮工位采用温度可控的热剥刀结构，能够根据不同外被材质调整加热温度，避免冷剥导致的外被撕裂、芯线损伤问题，剥皮后的废料通过工位下方的负压吸口直接收集到废料箱，不会散落在设备内部影响传动结构运行。编织层处理环节分为拧编织与切编织两个步骤，首先通过旋转夹头将散开的编织层拧成规整的线束，再采用高频切刀完成齐平裁切，避免编织丝散乱导致后续屏蔽处理失效；铝箔剥离工位采用夹爪夹持铝箔端部后配合定长拉扯的方式完成剥离，不会刮伤内部的芯线绝缘层，铜箔包覆工位则采用卷带上料的方式，通过成型模具将铜箔紧密包覆在指定位置，包覆后的重叠量、包覆长度均可通过参数调整适配不同工艺要求，最后的棉线去除工位采用负压吸附配合旋转切刀的结构，能够彻底清理线缆端部残留的棉线纤维，避免后续焊接工序出现虚焊问题。

　　设备的操作面板沿上部护罩分段布置，每个工位对应设置独立的手动操作按钮与状态指示灯，方便调试时单独调整单个工位的动作参数，主控制触摸屏设置在设备中部的护罩位置，能够直观显示当前生产节拍、各工位运行状态、故障报警信息，操作人员站在设备正面即可完成所有参数的设置与调整。设备的输送线采用同步带配合定制载具的结构，载具上设置与线缆外径匹配的弹性夹持槽，线缆从上料位置放入后即可全程自动流转到各个加工工位，不需要人工二次定位，整线长度控制在八米左右，宽度不超过一点五米，安装时只需要预留两侧各一米的操作维护空间即可接入现有产线，不需要对车间布局做大规模调整。

　　在安全防护设计上，设备上部的加工区域全部设置透明亚克力防护板，防护板与机架之间设置安全联锁开关，一旦防护板被异常打开，设备会立即停止所有运行动作，避免操作人员被运动部件碰伤；各个气动执行元件的进出气口均设置节流阀，可根据工位实际运行需求调整动作速度，减少动作冲击带来的零件损耗，延长设备整体使用寿命。从结构建模的角度来看，这台设备的所有组件均按照实际加工装配关系完成配合，标准件全部采用厂商提供的实际模型参数，不存在结构干涉问题，不管是用于产线规划的方案展示，还是用于实际加工的零件出图，都能直接作为设计参考，尤其是各个工位的动作时序配合、机构避让设计，能够给同类线束加工设备的设计提供成熟的参考思路，减少前期方案验证的时间成本。
