三轴模组称重扫码搬运输送一体设备

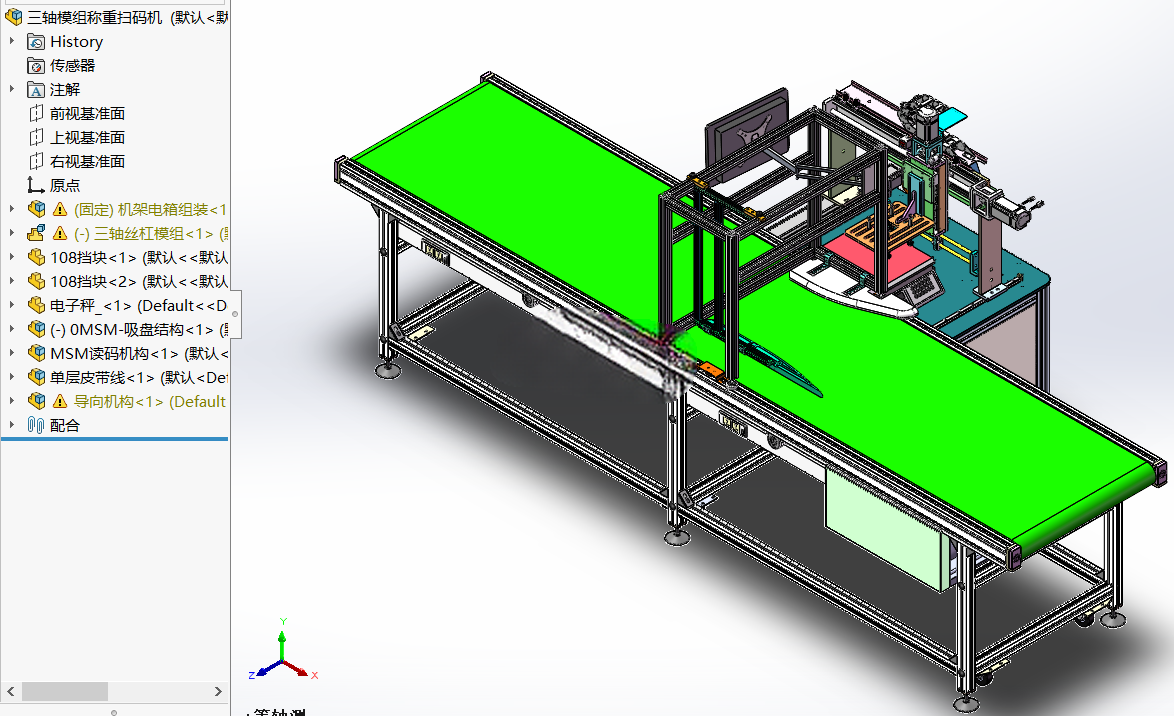

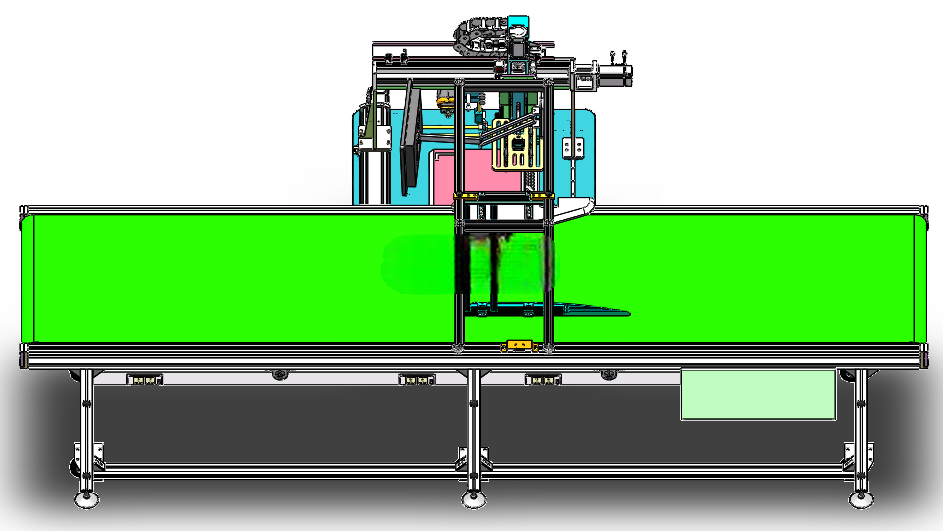

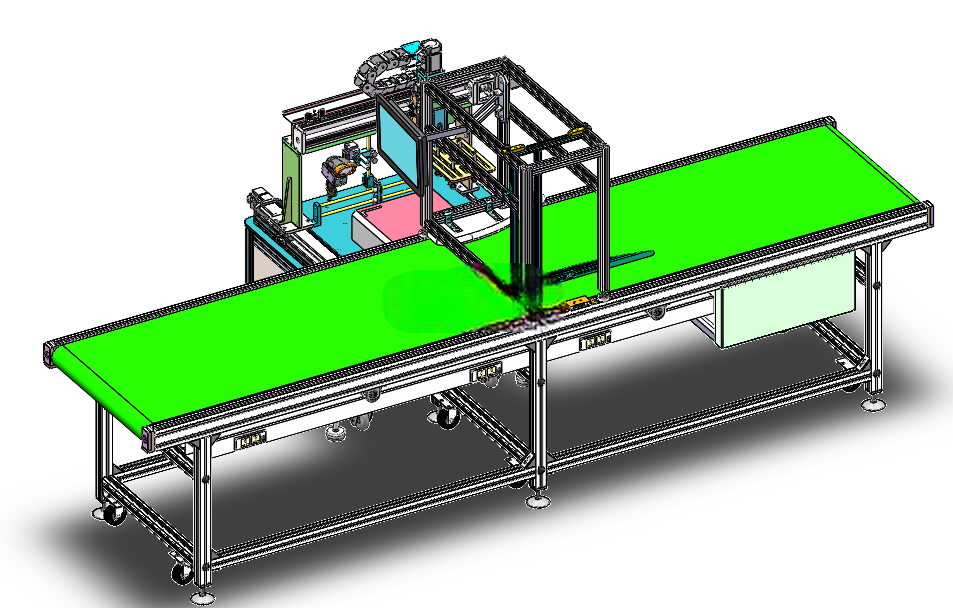

　　在3C电子零部件、小型日化包装件、食品分装件的后段生产工序中，产品重量核验、信息溯源绑定、工位间转序搬运是衔接生产与仓储出库的核心环节，传统人工操作不仅效率难以匹配产线节拍，称重数据录入、条码扫描的错漏率也会随作业时长上升，这类三轴模组称重扫码设备正是针对这类中小规格规整产品的在线处理需求开发。设备整体采用铝型材框架搭建主体支撑结构，底部配置可调脚轮与支撑脚杯，兼顾工位移动灵活性与运行时的结构稳定性，整体安装边界可适配常规车间1.2米宽的产线预留通道，输送线体高度匹配主流人工操作台面与上下游接驳设备的对接高度，无需额外做架高或下沉改造即可直接嵌入现有产线布局。设备的核心执行单元采用三轴直角坐标模组架构，X轴横跨皮带输送线上方，覆盖线体全宽的取料范围，Y轴沿输送方向延伸，预留称重工位、扫码工位与下游接驳位的移动行程，Z轴搭配真空吸盘取料组件，可适配表面平整的盒装、袋装、规整硬质外壳类产品的抓取，吸盘组件预留快换接口，针对不同材质表面的产品可更换对应材质的吸盘唇边，避免抓取过程中刮伤产品表面或出现吸附脱落问题。

　　线体采用平皮带输送结构，两端配置驱动辊与从动张紧辊，张紧机构设置在从动端侧方，日常维护时无需拆解线体护板即可调整皮带张紧度，皮带下方对应称重工位处预留高精度称重传感器安装位，传感器采用浮动式安装结构，避免输送线运行振动对称重精度造成干扰，当产品随皮带输送至称重工位时，阻挡气缸顶升定位产品，称重模块快速采集产品重量数据，数据比对合格后，阻挡气缸放行，产品输送至扫码工位，固定安装的工业扫码器自动扫描产品表面的条码或二维码，将重量数据与产品编码绑定上传至生产管理系统，若检测到重量不合格或条码无法识别的异常品，三轴模组会驱动吸盘将异常品抓取至线体侧边的不良品收纳盒，合格产品则可根据后续工序需求，由模组直接抓取搬运至下一工位，或随皮带输送至下游接驳设备。

　　设计过程中对三轴模组的运行节拍做了匹配性核算，单工位取放料的移动加速度控制在不会导致产品移位的合理区间，Z轴下降取料位设置了软限位与缓冲结构，避免吸盘下压过度造成产品变形，所有气动元件的管路均沿铝型材框架的内置槽路排布，外部无裸露管线，既避免运行过程中管线与移动部件发生剐蹭，也能减少车间粉尘对管路接头的污染，电气控制箱安装在设备框架侧方的下部位置，操作面板高度适配站立操作视角，方便现场作业人员切换运行模式、调整运行参数。

　　设备的标准件选型全部采用工业领域通用规格，模组导轨、同步带、气缸、传感器等部件均为市面通用型号，后期维护替换无需定制特殊配件，装配层级从框架搭建到模组安装、线体装配、气路电路排布均做了分层设计，每个组件的安装定位都预留了调整余量，现场安装调试时可根据实际对接的产线高度、产品规格做小幅适配调整，无需对主体结构做二次加工。针对不同行业的产品特性，该设备的输送线宽度、三轴模组行程、吸盘数量、称重传感器量程都可做对应调整，比如针对更小尺寸的电子元器件可缩小线体宽度、提升模组运行精度，针对稍大尺寸的包装件可加大吸盘配置、扩展模组行程，整体架构的通用性可覆盖多数规整小件的在线称重扫码搬运需求，替代重复度高的人工操作环节，提升产线后段工序的运行稳定性与数据可追溯性。
