小芯轴自动折弯加工专用设备结构设计

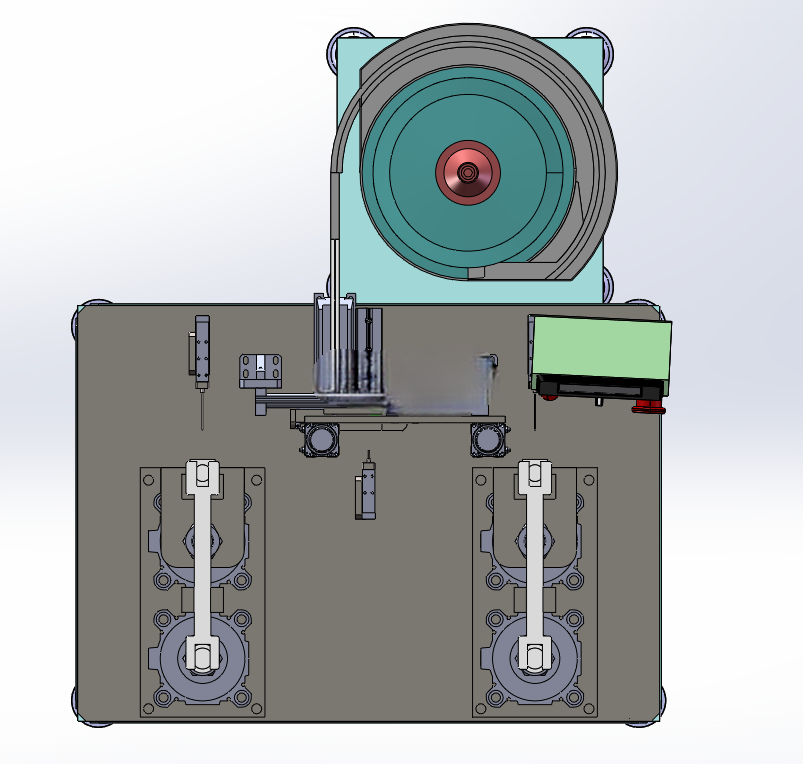

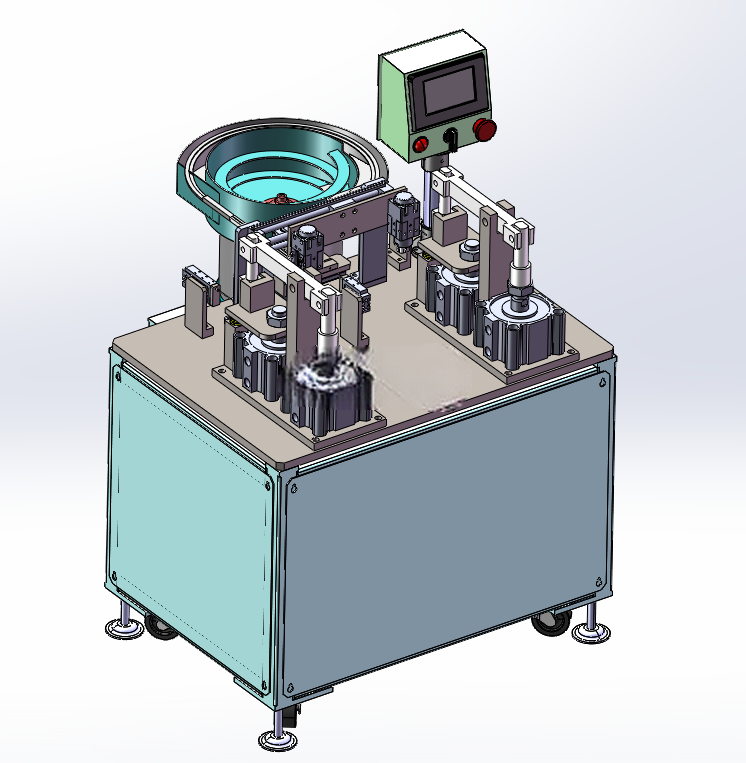

　　在精密五金小零件批量加工场景中，直径细小、长度较短的芯轴类零件折弯工序，长期存在人工上下料效率低、定位精度一致性差、折弯角度偏差大的痛点，这款小芯轴自动折弯设备正是针对这类加工需求开发的专用加工单元，可直接嵌入小型五金零件连续加工产线，也可作为独立工位完成单工序折弯作业。从结构布局来看，设备整体采用台式安装框架，底部预留标准设备安装孔位，可适配常见的铝型材工作台或钢板焊接机台安装，整体横向安装边界控制在1200mm范围内，纵向深度不超过800mm，上方执行机构最高点距离安装面高度不超过650mm，不会占用过多车间产线空间，也方便和前后序的上料、检测设备做联机对接。

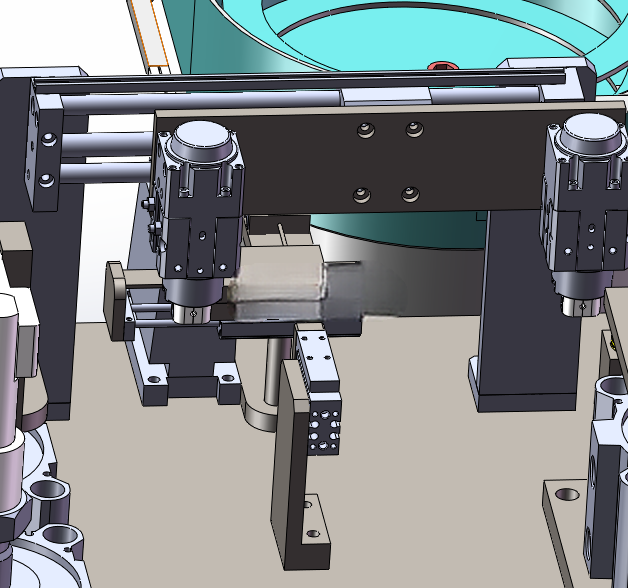

　　设备的进料端搭载振动盘出料结构，配合直震理料轨道完成小芯轴的单件排序输出，振动盘的料斗容量可适配常规批量加工的上料频次，不需要操作人员频繁补料，直震轨道的宽度可根据芯轴直径做快速调整，轨道末端设置分料挡停结构，保证每次仅送出单根芯轴，避免叠料、卡料问题影响加工节拍。送料气缸布置在直震轨道末端，行程匹配芯轴的送料长度，气缸伸出端设置和芯轴直径适配的承托槽，将分料后的芯轴平稳推送至夹取等待位，搬运夹取气缸采用双导向轴的滑台结构，保证夹取动作的运行稳定性，夹爪采用弹性夹头结构，可适配一定直径范围内的小芯轴夹持，不会夹伤零件表面，夹取到位后将芯轴精准移送至折弯组件的定位槽内。

　　折弯组件是设备的核心执行单元，采用定位块配合折弯压头的结构形式，定位块上设置和芯轴外形匹配的定位型腔，保证芯轴放置后的位置精度，折弯压头的动作行程可根据折弯角度要求做调整，压头的工作面做淬火处理，长期折弯作业不会出现磨损变形，保证折弯尺寸的一致性。设备的两组搬运夹取机构对称布置在横梁导轨上，可根据加工节拍需求调整两个夹取位的间距，配合折弯组件的动作节奏，完成上料、折弯、下料的动作衔接，减少空行程等待时间，整体加工节拍可匹配小芯轴类零件的批量加工效率要求。从设计细节来看，所有气动元件的安装位置都预留了调节余量，气管走线沿设备框架内侧布置，避免和运动部件产生干涉，设备的操作侧预留足够的维护空间，可快速更换折弯压头、调整轨道宽度来适配不同规格的小芯轴加工，不需要对整体结构做大的改动。设备的机架部分采用钢板焊接后去应力处理，横梁采用硬质铝合金型材加工，兼顾结构刚性和设备整体重量，运动导轨采用标准线性导轨，保证长期运行的精度保持性，所有和零件接触的工作面都做了倒角处理，避免刮伤芯轴表面影响零件外观质量。

　　在实际应用中，这款设备可替代3-4名人工完成小芯轴的折弯上下料和加工作业，折弯角度的一致性可控制在±1°范围内，送料定位精度可达0.1mm，有效解决了小尺寸芯轴人工折弯时的精度不稳定问题，同时避免了人工操作时的安全隐患，适合电子五金、小型汽配、精密仪器配件等行业的小芯轴类零件批量折弯加工场景。设备的驱动全部采用气动元件，配套常规工厂气源即可使用，不需要额外配置液压站，后期维护成本更低，气动回路设置节流阀可单独调整每个动作的运行速度，根据零件材质和折弯要求匹配最合适的动作节奏，避免速度过快导致零件变形、或者速度过慢影响加工效率。
