多工位转盘式芯片读取激光打码设备

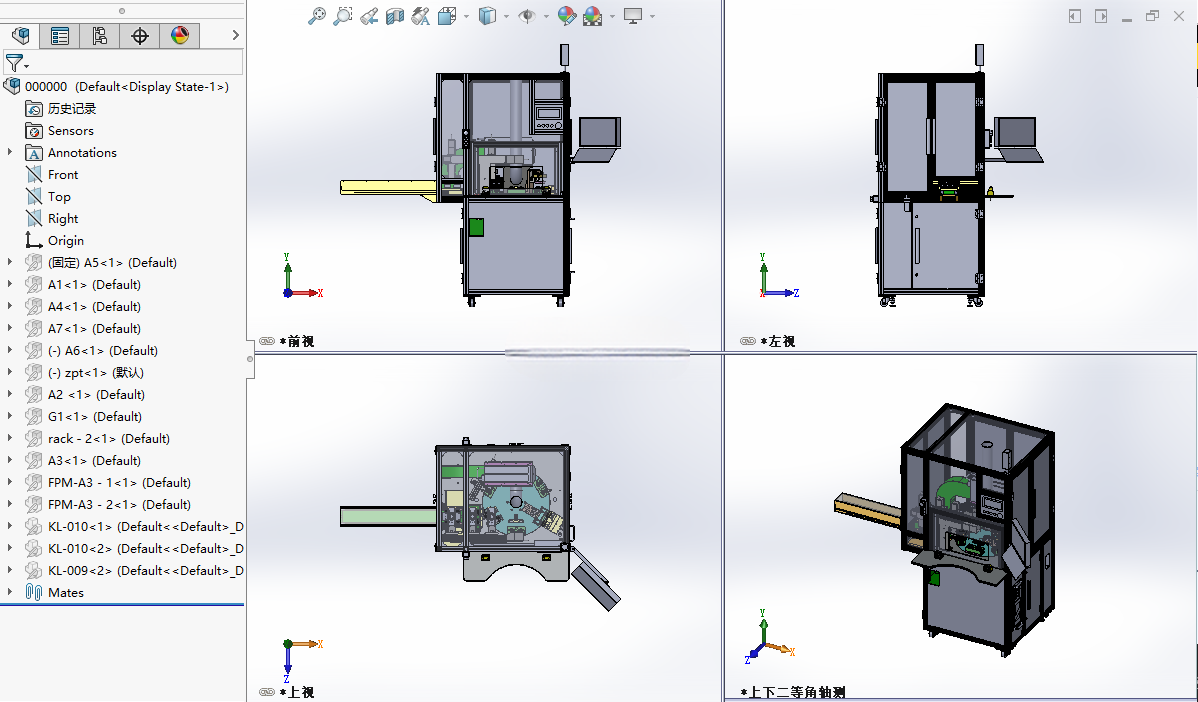

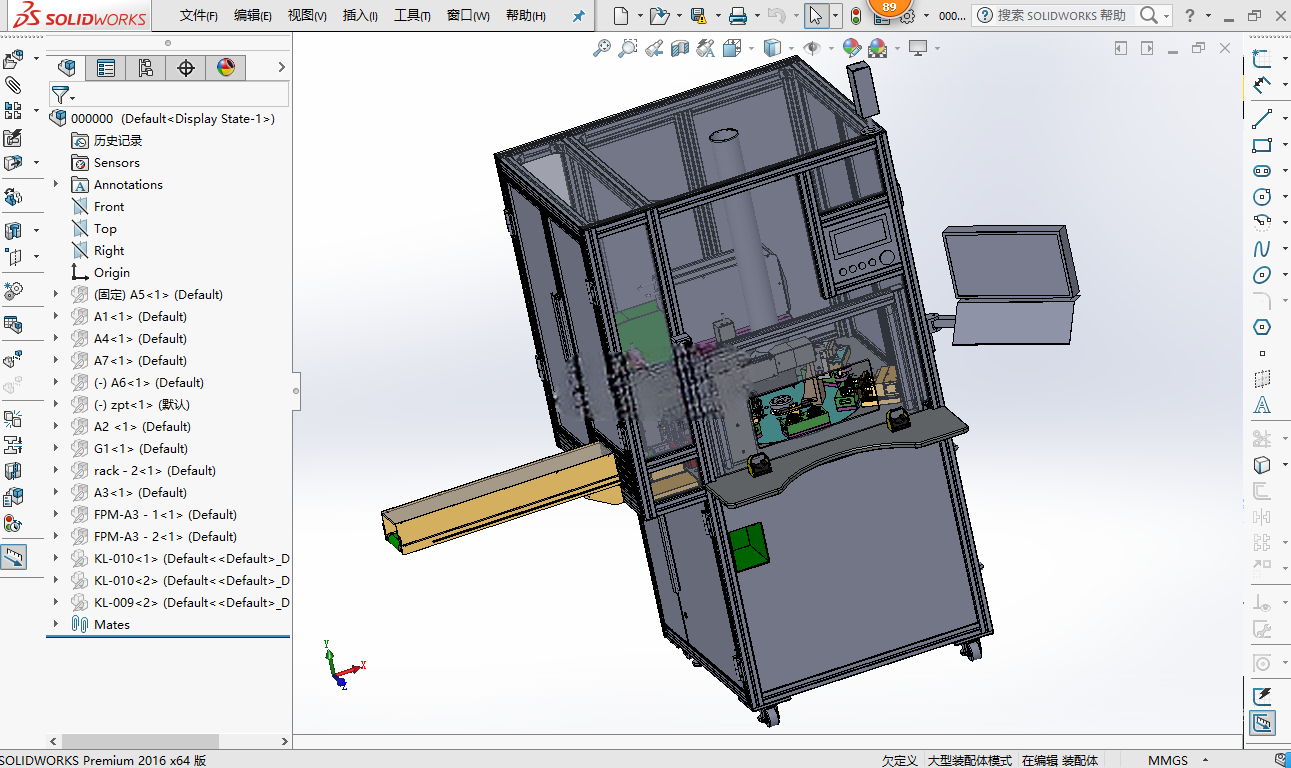

　　设备整体采用方管焊接机架做主体支撑，底部预留可调脚杯与万向轮安装位，整机占地边界控制在1200mm1000mm1600mm范围内，机架底部做100mm高的踢脚避让空间，侧面预留电气柜检修门与气源处理三联件安装位，顶部预留排风接口对接工厂废气收集系统，满足电子车间无尘安装的布局要求，无需额外做地基处理即可直接摆放在环氧地坪车间使用。核心作业单元采用凸轮分割器驱动的多工位转盘结构，转盘圆周均匀分布6个芯片定位治具，每个治具根据对应芯片封装形式开设定型定位槽，治具底部开设真空吸附孔，转盘转动过程中通过分配器给各工位独立提供真空气路，避免芯片在转盘高速转位时出现移位、飞料问题。这款设备主要面向半导体后道封测、电子元器件量产环节的芯片标识追溯场景，解决传统单工位打码设备上下料等待耗时、读码与打码工序割裂、产能无法匹配高速贴片线节拍的痛点，可直接对接SMT产线前端的芯片来料工位，完成芯片来料信息读取、身份校验、表面永久标识打刻、打标后复检全流程作业，适配SOP、QFP、BGA等多种封装形式的芯片加工需求，无需大幅更换工装即可快速切换料号生产。

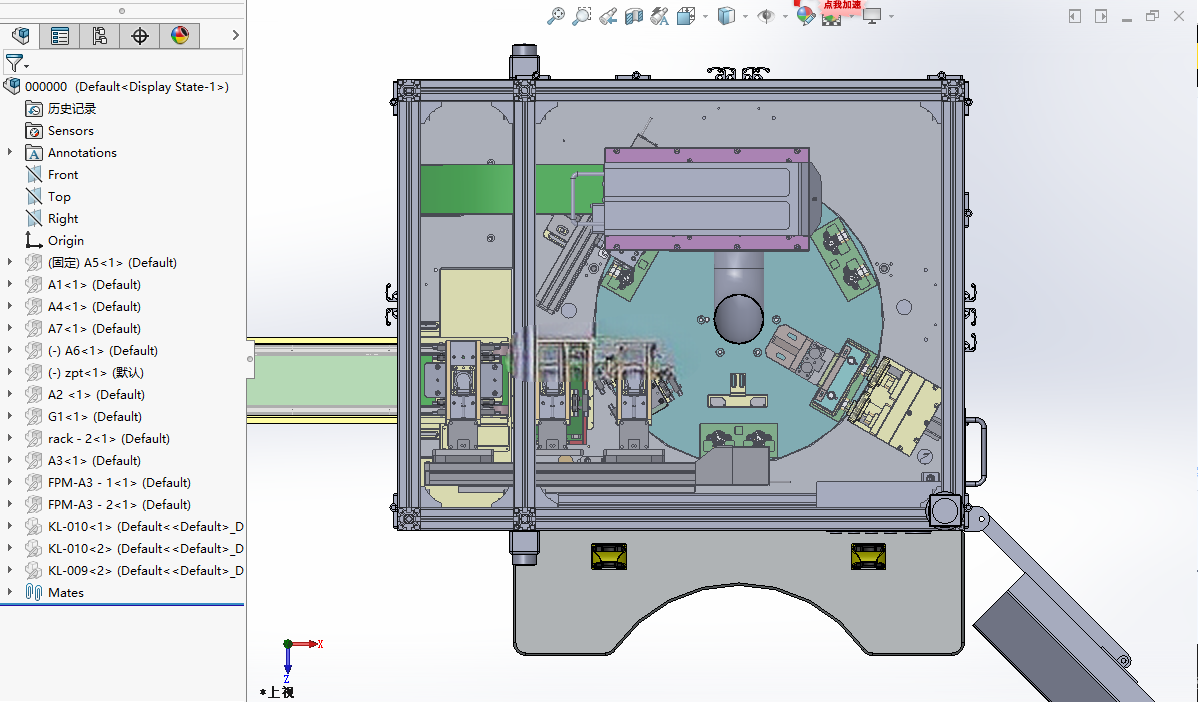

　　转盘周边按工序顺序依次排布上料工位、芯片信息读取工位、激光打码工位、打标效果检测工位、不良品剔除工位、下料工位，各工位作业时间与转盘转位时间做节拍匹配，单工位作业耗时控制在1.2s以内，整线理论节拍可达3000片/小时，相比传统单工位往复式打码设备产能提升40%以上。托举升降机构布置在转盘对应工位的正下方，采用伺服电机搭配精密丝杆做驱动，升降行程设置为50mm，重复定位精度控制在±0.02mm，当转盘转动到对应作业工位时，托举机构上升穿过治具底部的通孔，将芯片从定位槽内托举到作业高度，避免转盘平面度误差影响读码、打码精度，托举到位后设置硬限位做机械防护，防止伺服过冲压损芯片。

　　读码工位采用工业相机搭配环形同轴光源，镜头焦距根据芯片表面二维码尺寸做适配调整，可快速识别芯片表面印刷的原厂二维码信息，将读取到的芯片批次、序列号信息上传到工控机，与MES系统内的工单信息做比对，信息匹配的芯片流转到下一工位，信息异常的芯片在后续剔除工位做分拣处理。激光打码工位采用光纤激光器，激光器安装在十字滑台模组上，可根据芯片尺寸调整打标范围与焦距，打标头位置设置遮光防护挡板，防止激光外泄伤害操作人员，打码过程中产生的烟尘通过顶部的吸尘口直接抽走，避免烟尘附着在芯片表面或镜头上影响打标质量。滑轨组件平行布置在打码工位侧方，可根据产能需求扩展安装第二套激光打码头，双机头交替作业时可进一步压缩单工位打标耗时，适配更高节拍的产线需求，滑轨上设置位置传感器，可快速识别打码头的安装位置，自动校准打标坐标，无需人工反复对位调整。下料工位设置两套流道，合格芯片顺着流道流入良品收料盒，不良品通过吹气阀吹入不良品收集盒，流道宽度可根据芯片尺寸快速调整，适配不同规格料盒的接料需求。

　　电气控制部分采用PLC做核心控制，搭配触摸屏做人机交互界面，可直接设置打标内容、转盘转速、真空压力阈值等参数，设备外围设置安全光栅，操作人员伸手进入作业区域时设备会立即停止转盘转动与激光输出，避免安全事故，气路部分设置压力传感器，当气源压力低于0.4MPa时设备自动报警停机，防止因气压不足导致芯片吸附不稳出现掉料、定位偏差问题。整机结构设计做了维护便利性优化，激光器、相机、分割器等易损部件都预留了足够的拆装空间，日常更换维护时无需拆解大量结构件，各工位的定位治具采用快拆式设计，更换产品型号时只需松开紧固螺丝即可更换对应治具，换型时间控制在15分钟以内，适配多品种小批量的电子生产场景。
