小型纸盒自动成型折盒包装设备结构

　　在快消品、电子零配件、小型文创产品的后端包装工序里，纸盒折盒一直是占用人工较多的环节，传统人工折盒需要依次完成纸板取放、侧边压痕、折耳扣合、成型校准多个步骤，单工位熟练工的产能上限很难匹配前端高速产线的节拍，尤其是多规格小批量的订单切换时，人工调整工装的时间占比极高，这款小型纸盒包装折盒设备的设计，正是针对这类中小规格纸盒的自动化成型需求，适配产线 inline 安装或者独立工位作业的场景。

　　从实际作业逻辑来看，设备的料仓机构做了长宽两个方向的可调设计，采用步进电机驱动料仓挡边的位置调整，不需要更换定制工装就能兼容不同长宽尺寸的纸板存放，料仓的出料端做了分纸齿结构，避免叠放的纸板出现双张出料的问题，这部分的安装边界预留了手动调节的手轮位置，日常换型时不需要拆解护罩就能完成参数调整。压纸平台的定位机构采用步进丝杠做幅长方向的调距，配合气缸驱动的圆柱凸轮结构完成幅宽方向的位置校准，不管是常规的飞机盒还是侧边带插耳的扣盒，都能通过调整定位块的位置，让纸板精准停在冲压工位的基准位置，平台表面做了硬质阳极氧化处理，减少纸板输送过程中的刮擦掉屑，也避免长期摩擦导致的平台平整度下降。

　　压纸平台上方的冲压机构采用导柱导向的下压结构，冲压头的轮廓和纸盒内折边的压痕完全匹配，下压过程中先完成纸板周边的预折成框，不会出现纸板偏移导致的折边歪斜问题，两侧的折耳机构采用摆臂式结构，在冲压机构完成预折后，摆臂带动折耳压块动作，将纸盒侧边的插耳精准扣入盒体的卡槽内，整个折盒动作的节拍可以通过气路流量和电机参数调整，适配不同克重纸板的折盒需求，避免硬折导致的纸板开裂或者折痕不到位的问题。设备末端的下料采用真空吸盘取料结构，吸盘的安装位置做了可调整的腰型孔，针对不同尺寸的纸盒可以调整吸盘的吸附点位，成型完成的纸盒被吸盘吸取后移送至下一工位的输送线上，不会出现扣合好的纸盒散架的问题。

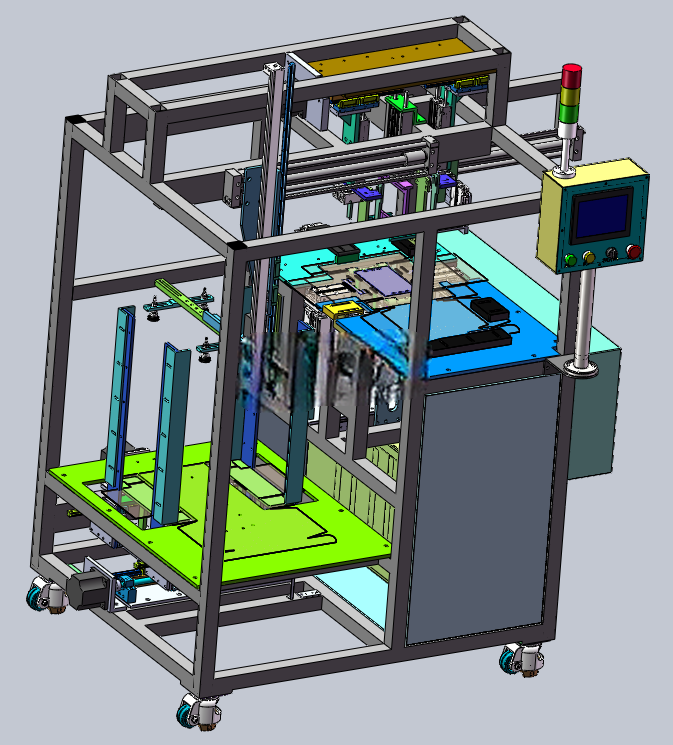

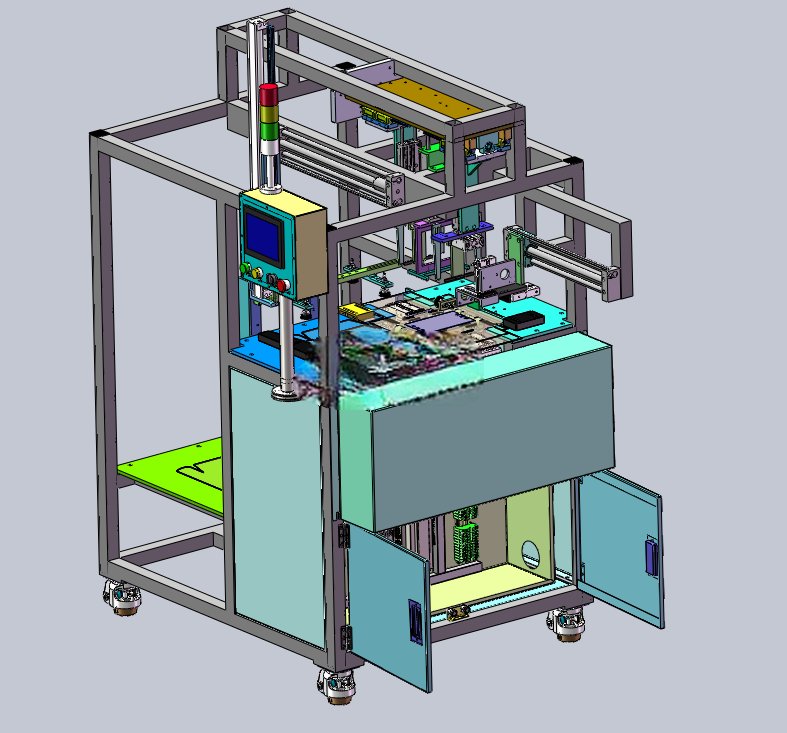

　　从整体安装布局来看，设备的主体框架采用工业铝型材搭建，所有气动元件和电气线路都走型材内部的线槽，外部没有裸露的管线，避免生产过程中纸屑堆积在管线缝隙里造成清洁难题，设备的操作侧预留了足够的维护空间，各个执行机构的安装位置都做了定位销标记，后期维护更换配件时不需要重新校准位置。这款设备最多可以兼容5款不同规格的纸板自动折盒作业，换型时只需要调用对应的参数配方，调整料仓和定位机构的对应位置即可，不需要更换整套成型模具，非常适合多品种小批量的包装生产场景，相比大型的高速折盒设备，它的占地面积更小，对车间安装空间的要求更低，既可以对接前端的装盒产线做全自动连线作业，也可以单独作为独立工位完成离线折盒作业，结构设计上充分考虑了小型加工厂的场地限制和换型需求，各个运动部件的选型都采用通用标准件，后期维护的配件采购成本更低，不需要定制特殊规格的零配件。在实际调试过程中，针对不同克重的纸板，可以通过调整冲压机构的下压行程、折耳摆臂的摆动角度以及吸盘的真空压力，匹配不同材质纸盒的成型需求，避免出现压痕过深导致的盒面破损，或者折边不到位导致的纸盒成型后回弹散开的问题，整个设备的动作逻辑采用分步触发的设计，每个动作完成后都有对应的传感器检测信号，出现卡料或者位置偏差时会自动停机报警，避免设备硬碰撞导致的结构损坏。
