酒店一次性牙刷振动盘间歇送料包装设备

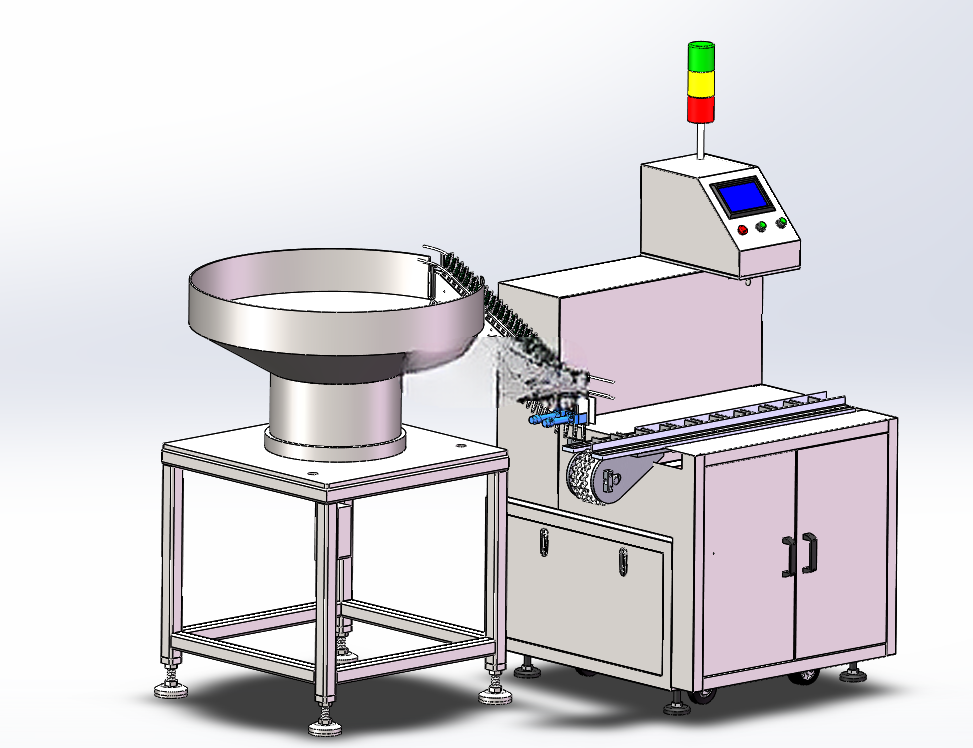

　　这套送料结构主要面向酒店一次性牙刷的后端包装工序，解决散装牙刷定向排序、定量间歇送料的产线痛点，适配一次性牙刷这类细长杆状、带刷头异形结构的小工件上料需求，可直接对接后续枕式包装机、装盒机的进料工位，替代传统人工排料上料的作业模式，降低日化包装产线的人工重复劳动强度。整套设备采用落地式机架结构，底部配置可调脚杯与移动脚轮组合支撑，可调脚杯用于设备就位后的水平调平，抵消车间地面的平整度误差，脚轮则方便产线布局调整时的短距离移位，机架主体采用方管焊接框架，台面铺设不锈钢板，兼顾结构刚性与日化生产场景的清洁要求，设备整体占地宽度控制在1.2米左右，长度约1.8米，进料端振动盘顶部距地面高度约1.6米，出料端对接高度可根据下游包装设备的进料口高度做±100mm的调整，适配多数常规卧式包装设备的进料边界，安装时仅需预留后侧0.5米的维护空间、左右侧0.3米的操作空间即可完成部署，不需要额外做地基预埋。

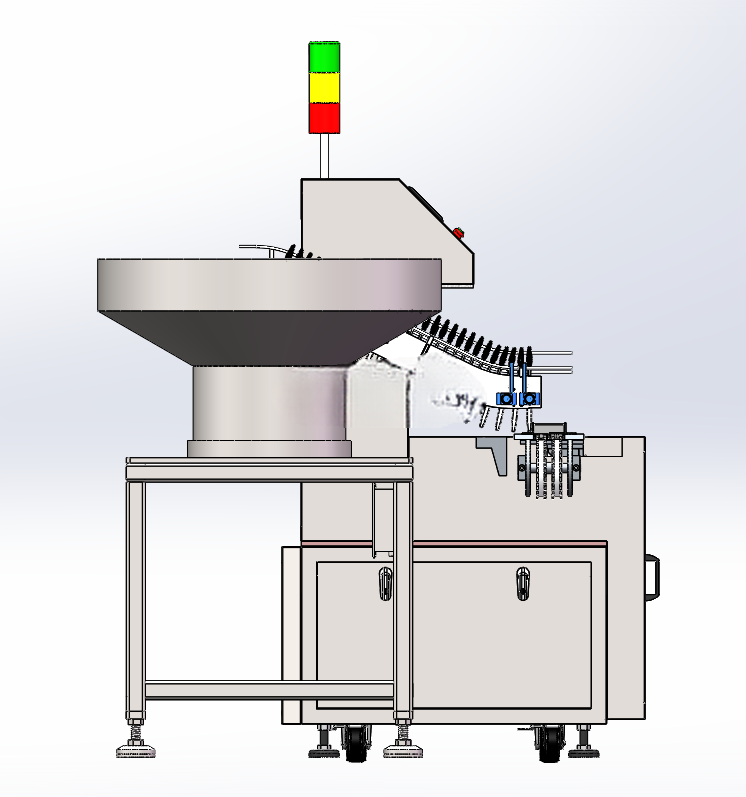

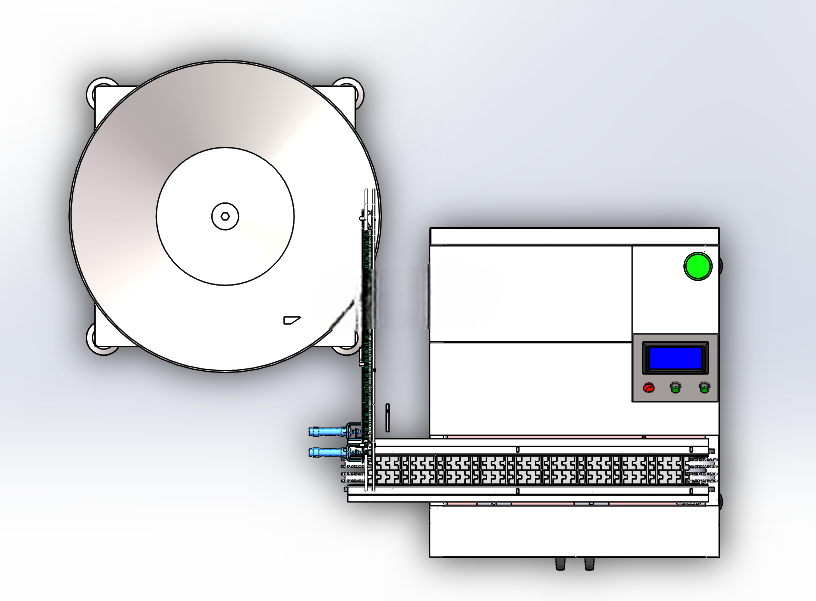

　　设备核心排序单元采用锥形振动盘结构，盘体内壁根据牙刷的杆径、刷头尺寸设计了定向排序轨道，振动盘工作时通过高频微幅振动，让杂乱堆放的牙刷沿着轨道逐步调整姿态，最终保持刷头朝向一致、杆体平行于送料方向的状态进入出料料道，料道出口位置设置了前后两组直线气缸作为间歇放料机构，前侧气缸负责卡料定位，后侧气缸负责逐件放料，两个气缸按照固定动作节拍循环：初始状态下前气缸伸出挡住料道最前端的牙刷，后气缸缩回处于待料位，当接收到下游设备的送料信号后，前气缸缩回，最前端的牙刷进入待料工位，随即前气缸伸出挡住后续工件，后气缸伸出将待料工位的牙刷推送至下游进料工位，完成单次送料后后气缸缩回，等待下一个送料信号，通过放料、进料、卡料、再放料的循环动作，实现牙刷的单支间歇送料，避免多支工件同时进入包装工位造成的卡料、包装错位问题。

　　振动盘顶部设置了三色状态指示灯，可直观反馈设备的运行、待机、故障三种工作状态，方便现场操作人员快速识别设备工况；设备侧部设置了独立的电气控制仓，所有气动阀件、控制元件都集成在仓内，仓门配置带锁扣的密封门，避免生产过程中灰尘、杂物进入控制回路，同时方便维护人员快速检修。料道部分采用分段式可拆卸设计，可根据不同长度规格的一次性牙刷更换对应宽度的料道垫片，不需要整体更换振动盘主体，适配不同规格产品的换产需求，换产调整时间可控制在30分钟以内；送料节拍可通过气缸行程、气压参数调整，单小时最大送料量可达3600支，匹配中速包装线的生产节拍。

　　设计过程中重点考虑了细长杆状工件送料的卡滞问题，料道内壁做了圆角抛光处理，所有轨道接缝处做了错位打磨，避免工件输送过程中出现刮蹭、卡滞；振动盘的振动幅度可根据牙刷的重量、表面摩擦系数做无级调整，避免幅度过大造成工件跳料、幅度过小导致排序效率不足的问题；气缸选型采用带磁环的小型直线气缸，可通过磁性开关实时反馈气缸的伸缩位置，确保送料动作的位置精度，避免出现漏送、多送的情况。机架下部预留了气动三联件的安装位置，可对进厂压缩空气做过滤、调压、油雾处理，延长气动元件的使用寿命，设备整体的气动管路都采用内藏式布线，沿机架方管内部排布，避免管路外露造成的积尘、磕碰损坏问题。
