遮阳板激光自动打码非标设备结构设计

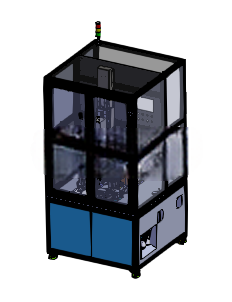

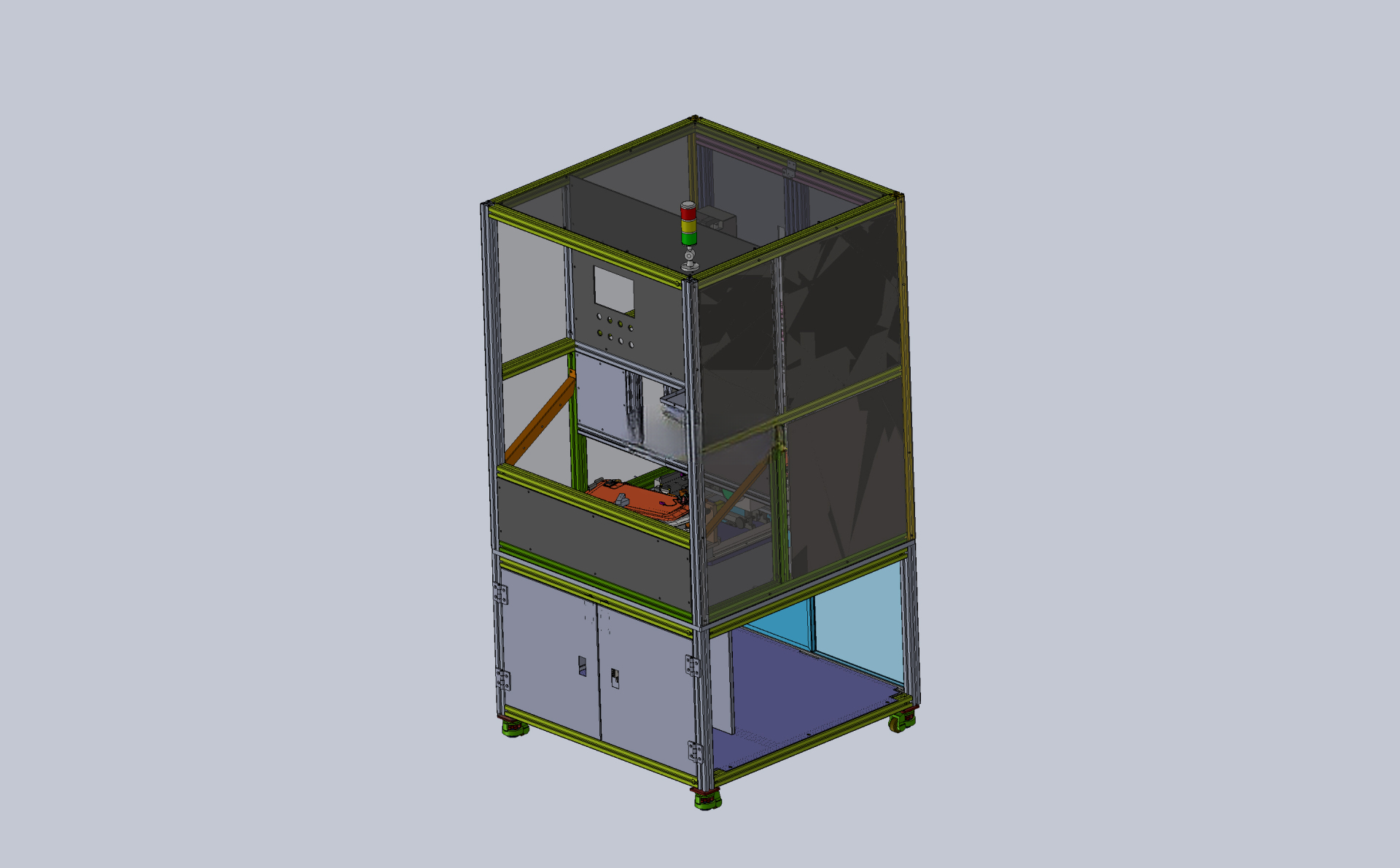

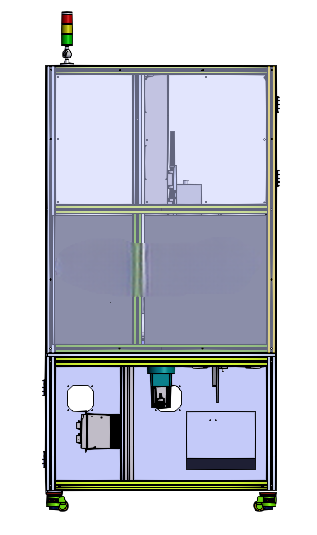

　　设备整体采用标准工业铝型材搭建框架，这种选型思路并非随意选择，一方面铝型材的模块化槽道设计方便后续调整内部组件安装位置，适配不同尺寸规格的遮阳板产品换型，另一方面铝型材自重较轻但结构刚性足够，不需要额外做焊接表面处理，组装周期短，后期维护拆装也更便捷，框架下部预留了独立的电气安装腔体，所有PLC控制模块、激光发生器电源、伺服驱动器、接线端子排都集中布置在这个区域，和上部操作区做物理分隔，避免加工过程中产生的少量烟尘、碎屑落到电气元件上引发故障，同时下部腔体预留了散热通风口，配合柜体安装的散热风扇可以保证电气元件长期工作在合适的温度区间。在汽车内外饰零部件生产环节，遮阳板作为驾乘人员必备的遮阳功能件，其表面需永久标识产品批次、合规编码、材质说明等信息，传统油墨喷码存在易脱落、耗材成本高、环保性差的问题，这款激光自动打码设备正是针对遮阳板产线的标识工序开发的专用加工设备，适配遮阳板注塑、包覆完成后的在线打标需求，可直接对接前端装配产线或作为独立工位使用，满足汽车零部件行业对标识永久性、清晰度的追溯要求。

　　上部操作区是设备的核心功能区域，首先设置了多轴机械手臂作为工件移载机构，这里的机械手选型针对遮阳板的重量特点，不需要大负载型号，重点重复定位精度满足±0.02mm的要求即可，负责将上料工位的待加工遮阳板精准抓取到激光打码工位，打码完成后再移载到下料位置，全程不需要人工干预，激光打码头安装在操作区的可调安装支架上，支架预留了X/Y/Z三个方向的调节余量，调试时可以根据不同遮阳板的打标位置、焦距要求快速调整位置，打码头上方配套设置了烟尘抽吸口，连接外部烟尘净化设备，及时抽走激光打标过程中产生的少量塑料或包覆材质烟尘，避免烟尘附着在镜头上影响打标清晰度，也能改善车间作业环境。

　　设备顶部安装了三色警示灯，对应设备运行、待机、故障三种状态，现场操作人员可以远距离快速识别设备状态，操作区四周设置了透明亚克力防护挡板，既可以阻挡激光散射避免人员误触受到激光伤害，又能方便观察内部加工状态，挡板上设置了安全门禁开关，一旦防护门被打开，设备会立即触发安全停机，切断激光输出和机械手动力，符合机械设备安全设计规范。从安装边界来看，设备整体占地尺寸适配常规车间工位布局，底部安装了可调脚杯和福马轮，既可以在设备就位后通过脚杯调平保证设备水平度，需要移位调整工位时也可以直接通过福马轮推移，不需要额外调用吊装设备，设备的气路、电路接口都集中布置在柜体后侧下部，对接车间气源和电源时不需要拆开柜体，布线布管更规整。

　　在功能逻辑设计上，设备设置了手动和自动两种运行模式，调试阶段可以用手动模式单独控制机械手动作、激光出光、位置调整，方便完成新产品的参数调试，自动模式下只需要人工将待加工遮阳板放到上料定位工装，设备就会自动完成抓取、定位、打码、下料全流程，定位工装采用仿形设计，和遮阳板的外形轮廓匹配，避免工件放置偏移导致打码位置出错，打码内容可以通过上位机软件快速编辑，支持文本、二维码、图形等多种标识内容的打标，打标深度和清晰度可以通过调整激光功率、打标速度参数适配不同材质的遮阳板，不管是硬质塑料基材还是表面带软质包覆层的遮阳板都能打出清晰永久的标识，不会因为后续的擦拭、高低温环境变化出现标识脱落模糊的问题。这款设备的设计没有追求过度冗余的功能，所有结构和组件选型都围绕遮阳板打码的实际工序需求展开，在保证设备运行稳定性和加工精度的前提下，尽可能压缩了不必要的成本，结构上预留的调整余量也能覆盖同类型不同尺寸遮阳板的加工需求，对于中小批量的汽车零部件生产车间来说，不需要额外做复杂的产线改造就能快速投入使用，相比通用型激光打标设备，这款专用设备的工件定位、移载流程都针对遮阳板做了适配，打码效率和良品率都比通用设备人工上下料的模式有明显提升，也减少了操作人员近距离接触激光的安全风险。
