在线式PCBA电路板点胶加工设备

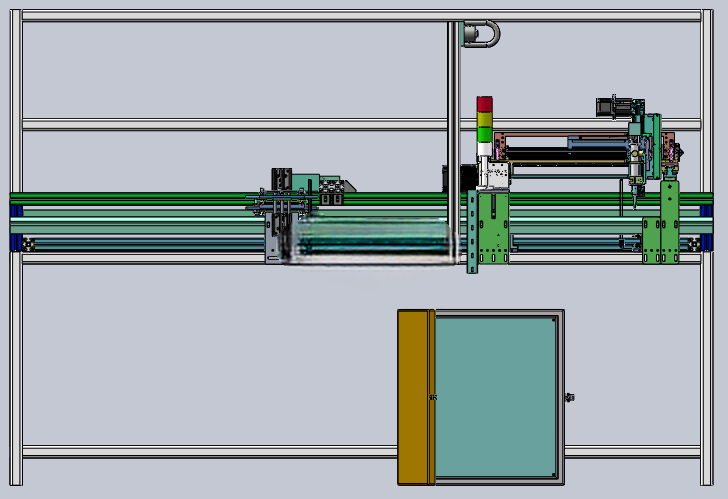

　　电子制造SMT后段工序中，电路板元器件的点胶加固是保障产品可靠性的核心环节之一，这款在线式点胶设备正是适配流水线连续生产需求开发的专用加工装备，可直接对接上下游的板件输送线，无需人工中转上下料，适配消费电子、家电控制板、工业驱动板等多类PCBA产品的点胶作业场景。设备整体采用铝型材框架搭建主体支撑结构，前端配置气缸驱动的压板分板机构，当连续拼板形式的PCBA从上游输送线进入设备工位时，压板机构会先通过定位销对准板件边缘的工艺孔，下压气缸带动柔性压头贴合板边，配合分板切刀将连板拆分成为单块待加工板件，避免多板联动影响后续点胶精度，压板的下压行程可根据不同厚度的PCBA进行调节，压头采用聚氨酯材质，不会对板件表面的焊盘、元器件造成压伤。

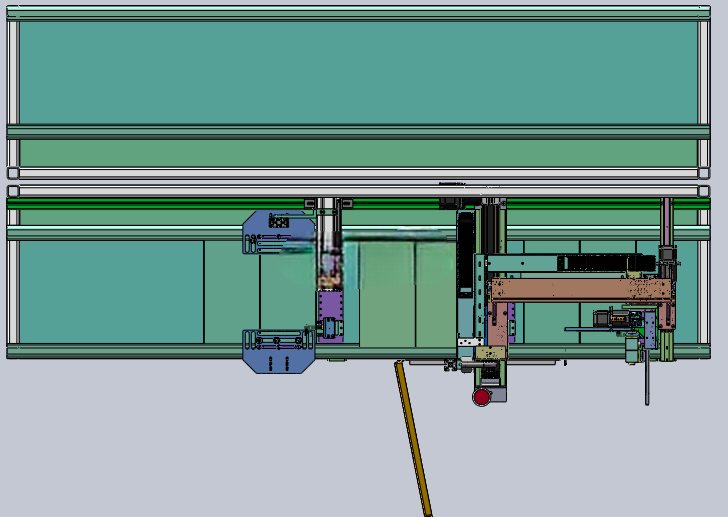

　　设备中段的输送线采用同步带传动结构，两侧配置可调宽度的导向条，可适配100mm到450mm宽度范围内的不同尺寸PCBA，输送线的驱动端配置伺服电机，可实现板件的精准停位，停位精度控制在±0.2mm以内，保障点胶位置的准确性。点胶执行部分采用三轴同步带模组结构，X轴横跨输送线宽度方向，Y轴沿输送方向布置，Z轴搭载点胶阀组件，三轴均采用伺服电机搭配高精度同步带传动，运动速度最高可达800mm/s，重复定位精度可达±0.05mm，可满足红胶、黑胶、UV胶等多种常用电子封装胶水的点胶作业需求，点胶阀的安装位预留了快换接口，可根据工艺需求更换撞针阀、喷射阀等不同类型的点胶头。

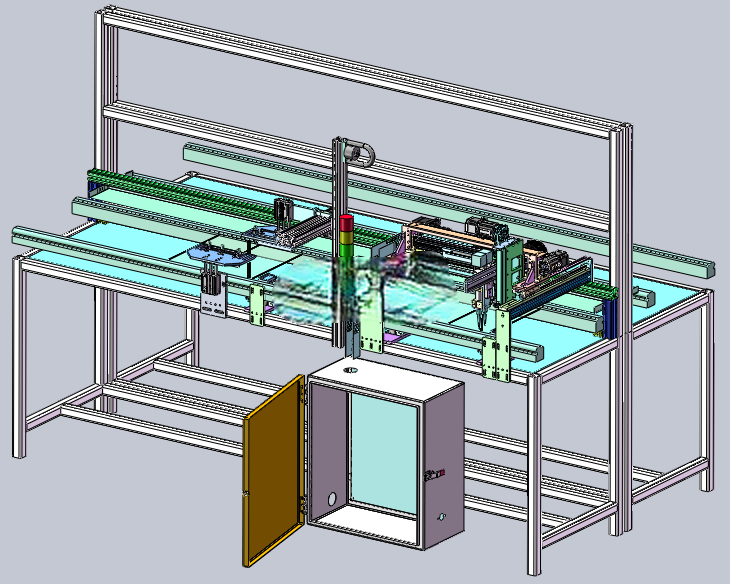

　　设备顶部配置三色状态指示灯，可实时反馈设备运行、待机、故障三种工作状态，方便产线操作人员快速识别设备工况，侧方设置的电气柜采用密封式结构，内置PLC控制模块、伺服驱动器、气源处理组件，所有气路、线路均采用拖链内置排布，避免运动过程中管线磨损，电气柜的柜门配置安全锁，防止非维护人员误触内部元件。设备的安装边界需预留前后各1米的维护空间，左右两侧对接输送线的位置需保证高度差在±2mm以内，设备底部配置可调脚杯，可调节整体水平度，调节范围为±20mm，适配车间地面不平整的安装场景。

　　在实际生产过程中，该设备可实现24小时连续运行，点胶路径可根据不同PCBA的元器件布局进行自定义编程，支持点位点胶、直线涂胶、圆弧涂胶等多种点胶轨迹，点胶量可通过点胶阀的出胶时间、气压大小进行精准调节，避免出现胶量过多溢出、胶量不足粘接不牢的工艺问题。相较于离线式点胶设备，这款在线式结构无需人工逐片上下料，可直接融入全自动化产线，单条产线可减少2到3名上下料操作人员，同时避免人工搬运过程中对板件造成的磕碰、污染问题，提升整体生产效率与产品良率。设备的机架部分采用4040与4080系列铝型材拼接，拼接位置采用角码加螺栓紧固，整体结构刚性充足，三轴模组运行过程中无明显晃动，保障点胶过程的稳定性，输送线的同步带采用防静电材质，避免输送过程中产生静电击穿PCBA上的精密元器件，所有与板件接触的部件均做防静电处理，符合电子制造车间的ESD防护要求。气源处理组件配置了调压阀、油水分离器，可对进入设备的压缩空气进行过滤调压，保障点胶气压的稳定性，避免因气源压力波动导致点胶量不均的问题。
