振动盘式自动上料攻牙设备结构设计

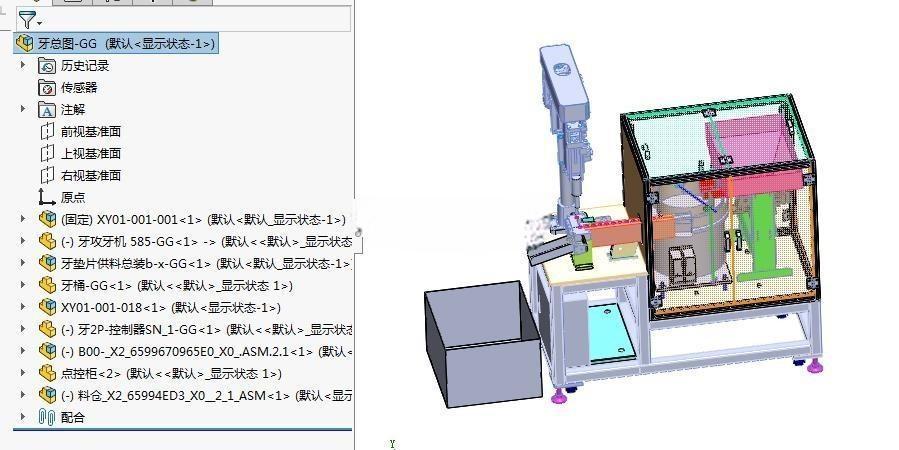

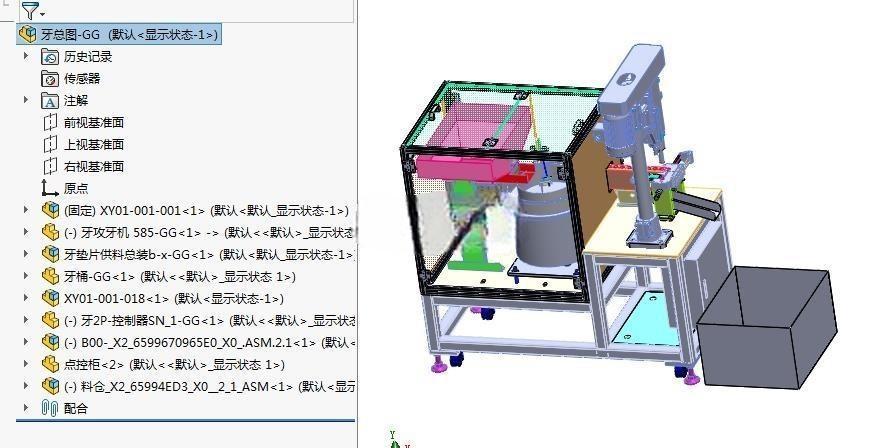

　　在小规格五金件、电子接插件、小型汽配零件的批量内螺纹加工场景里，传统人工上下料配合台钻攻丝的模式，不仅单工位产出效率受人员操作熟练度限制，还容易出现工件装夹偏位导致的螺纹滑牙、攻丝深度不一致等质量问题，同时人工操作高速旋转的攻丝主轴也存在一定的安全隐患，这类散件小零件的自动化攻牙改造，一直是中小机加工车间提效降本的核心需求之一。这套设备的整体布局采用了分模块集成的思路，将储料、理料、送料、加工、收料几个功能单元整合在同一台机架上，不需要额外对接多台独立设备的通讯与输送链路，车间落地时只需要接通电源与压缩空气气源即可投入使用，对现有生产场地的适配性较强。储料单元采用敞口式大料仓设计，料仓的倾斜角度经过反复校核，既可以保证散件工件能够依靠自重持续滑向振动盘进料口，又不会因为堆料压力过大导致振动盘卡料，单次补料可以满足较长时间的连续生产需求，减少一线操作人员的补料频次，降低人工干预对生产节拍的打断。理料核心采用振动盘结构，通过定制的振动轨道将杂乱无序的散件按照统一的姿态逐一排序输出，轨道末端设置了姿态筛选结构，不符合出料方向要求的工件会自动落回振动盘内部重新排序，从源头避免反向工件进入加工工位导致的撞机、刀具崩损问题。

　　送料单元采用直线导轨配合气动拨叉的结构，将振动盘输出的工件精准推送至攻牙工位的定位夹具内，夹具采用仿形定位设计，针对目标工件的外形轮廓做了避让，既可以保证工件装夹的定位精度，控制攻丝位置的同轴度误差，又能在攻牙完成后快速松开工件，让加工完成的零件顺着落料滑槽滑入收料箱内，不需要额外的取料机械手结构，在保证功能可靠性的前提下压缩了设备的整体制造成本。攻牙加工单元采用立式主轴布局，主轴的进给行程与攻丝转速可以根据不同的工件材质、螺纹规格做对应调整，加工时主轴带动丝锥按照设定的进给量完成攻丝动作，到达设定深度后自动反转退刀，整个攻牙过程不需要人工干预，主轴的安装座设置了位置微调结构，可以适配一定范围内不同尺寸的工件加工需求，不需要重新制作整套安装支架。

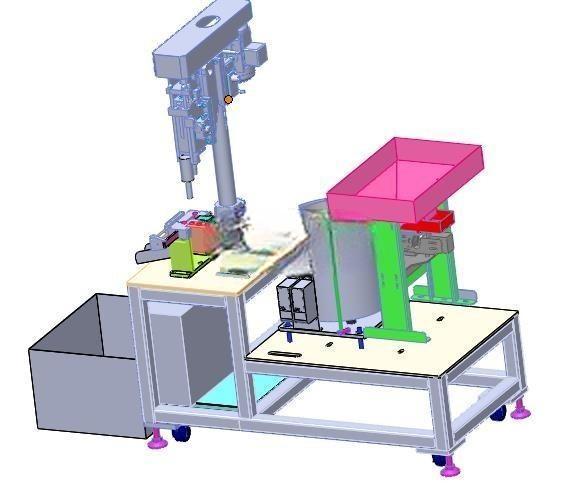

　　机架部分采用工业铝型材搭配钣金封板的结构，底部安装了可调脚杯与万向脚轮，既可以在设备移位时方便推移，又能在安装定位后通过脚杯调整设备水平度，抵消车间地面不平整带来的振动影响，保证攻牙过程的设备稳定性。设备的电气控制元件与气动阀组全部集成在机架下部的封闭舱体内，布线与气路排布都预留了足够的维护空间，日常检修时不需要拆解上部的加工与送料结构，降低后期维护的操作难度。从安装边界来看，这套设备的整体占地尺寸控制在小型单机设备的范畴内，不需要预留大面积的安装场地，可以直接对接现有车间的机加工生产线，也可以作为独立工位单独使用，设备的操作高度符合人体工程学设计，操作人员补料、调整参数时不需要过度弯腰或者抬手，长时间值守的操作疲劳度较低。

　　在实际应用中，这类设备可以适配M2到M10范围内的小规格内螺纹加工，针对铜件、铝件、低碳钢件等常见的攻牙材质都能稳定运行，相比人工攻牙的模式，单台设备的产出效率可以提升数倍，同时螺纹加工的一致性也能得到有效保障，减少不良品的产生。设计过程中针对振动盘与机架的连接位置做了减震处理，避免振动盘的持续振动传导至攻牙主轴位置，影响攻丝精度与刀具使用寿命，各个运动部件的行程位置都设置了硬限位与传感器检测，一旦出现工件卡滞、送料不到位的情况，设备会自动停机并触发提示，避免故障扩大导致的零件或刀具损坏。收料箱采用抽拉式结构，放置在机架侧方的落料口位置，装满加工完成的工件后可以直接抽出转运，不需要停机操作，保证生产过程的连续性。
