产线集成式自动称重读码分拣设备

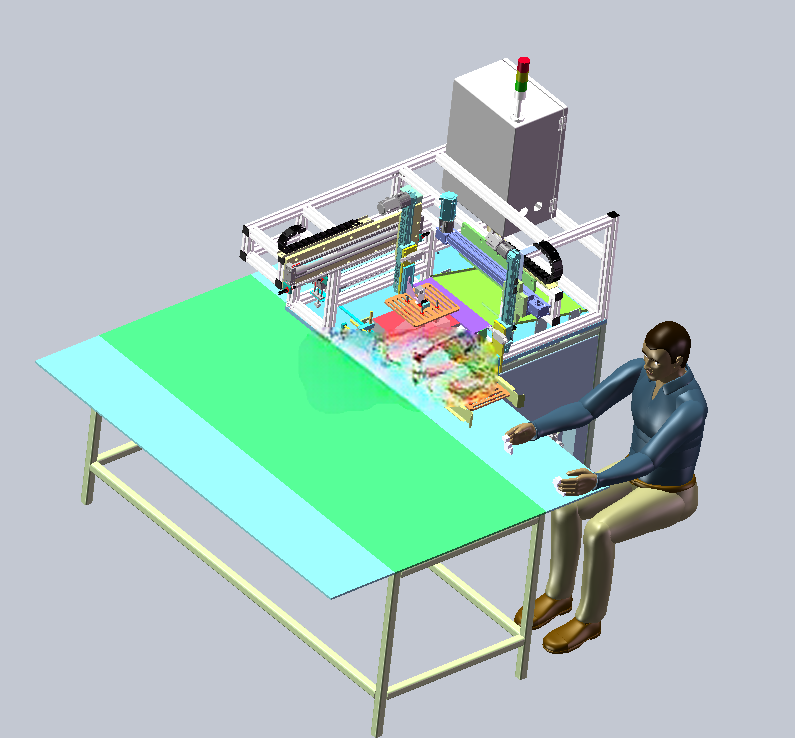

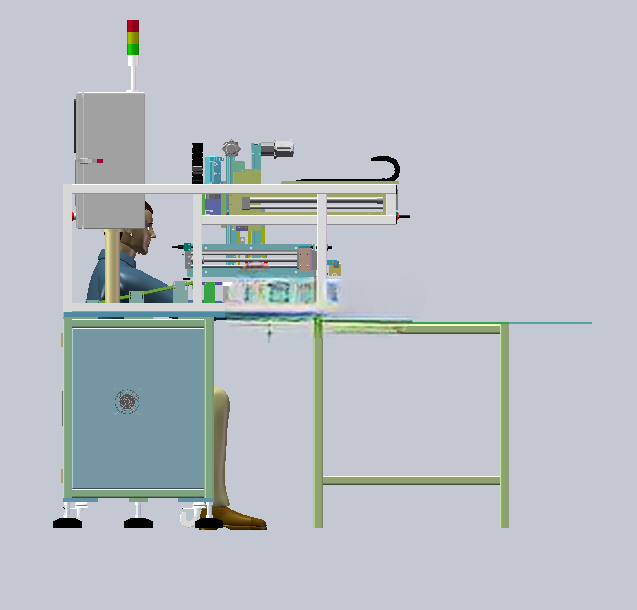

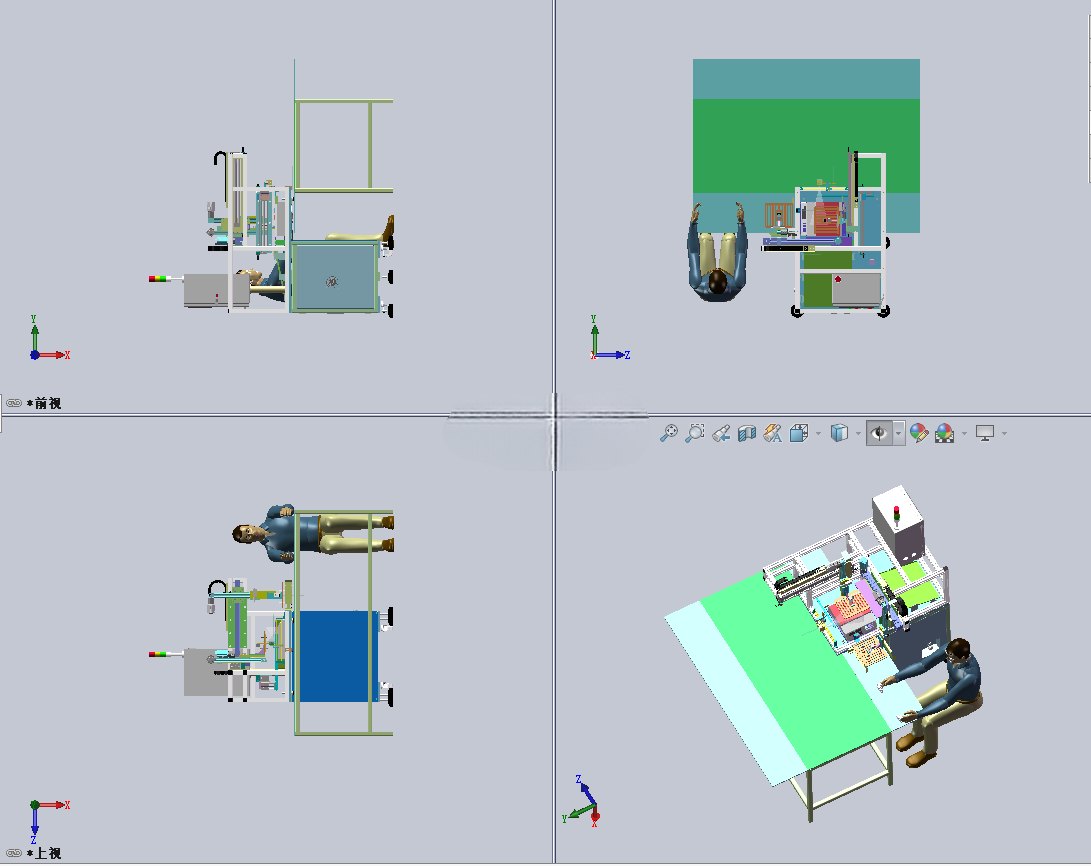

　　这套设备主要面向3C电子、食品包装、日化用品等行业的成品包装段产线，解决人工称重扫码效率低、错检漏检率高、数据无法同步追溯的痛点，适配现有皮带输送线的对接安装，不需要对原有产线做大规模改造，可直接嵌入流水线的检测工位，完成产品重量校验、条码信息采集、不合格品剔除的全流程作业。设备整体采用分段式布局，左侧为电控与称重检测主机段，右侧延伸出输送接驳台，主机段底部采用方钢焊接机架，表面做喷塑防锈处理，机架底部配置可调脚杯与万向脚轮，方便设备移位与水平校准，安装时需要预留左右各1.2米的输送对接空间，后侧预留0.8米的电控柜维护通道，整体占地长度约2.8米，宽度约1.1米，主机段高度约1.7米，顶部三色警示灯最高点距地面约2.1米，适配常规车间的层高与产线高度。

　　设备的作业逻辑围绕人工上料后的全自动流程设计，操作人员仅需将待检测产品放置在称重台的定位区域，设备内置的高精度称重模块会快速采集产品重量数据，与预设的标准重量阈值做比对，判断是否存在缺件、多装、漏装等异常，同时上方的读码传感器会自动扫描产品表面的条码或二维码，将重量数据与产品编码做绑定存储，实现物料全流程的信息追溯。检测完成后，横向布置的伺服移载机构会带动真空吸盘组件移动到产品上方，根据检测结果执行不同的下料动作：合格产品会被吸盘吸取后放置到右侧的输送线上，流入下一道包装工序；重量异常或读码失败的不合格品会被移载到侧边的不合格品收集箱，完成自动分拣。

　　设计过程中重点考虑了设备的实用性与成本控制，移载机构采用线性导轨搭配同步带传动的结构，相比丝杆传动成本更低，同时能满足每分钟15-20件的作业节拍需求，适配中小产能的生产场景；真空吸盘采用硅胶材质，可根据产品的外形尺寸更换不同规格的吸盘，兼容盒装、袋装、扁平状等多种形态的产品，不需要更换整套治具；电控柜集成在主机段左侧，内部将PLC、称重变送器、伺服驱动器等元件分层布置，接线端子做明确标识，方便后期维护排查故障；称重台表面采用防滑不锈钢板，四周设置挡边，避免产品放置时滑落，同时不锈钢材质方便日常清洁，适配食品、医药等对卫生有要求的生产场景。

　　设备的三色警示灯可实时反馈设备运行状态，绿灯亮代表正常运行，黄灯亮代表待料或提示维护，红灯亮代表设备故障或出现连续不合格品，提醒现场操作人员及时处理；操作面板设置在电控柜正面，可直接设置重量阈值、扫码参数、移载速度等，不需要连接电脑即可完成参数调整，降低现场操作人员的使用门槛。在结构细节上，移载机构的行程做了硬限位与软限位双重保护，避免伺服超程造成设备碰撞；吸盘组件配置真空压力传感器，当吸盘未吸取到产品时会触发报警，避免空跑造成的节拍浪费；输送接驳台的高度可通过底部的调节螺杆做微调，适配不同高度的原有产线，对接时仅需将接驳台与原有输送线的皮带面调平即可，不需要额外做转接结构。这套设备已经在实际生产场景中落地验证，相比人工检测称重扫码的作业方式，检测效率提升3倍以上，错检漏检率控制在0.1%以内，同时所有检测数据可自动存储导出，方便企业做生产质量追溯与产能统计，整体结构紧凑，维护简单，适合中小批量生产的车间做产线自动化升级改造，设计时预留了通讯接口，可后续对接MES系统，实现生产数据的实时上传，满足数字化车间的建设需求。
