多工位转台式精密电阻点焊机结构设计

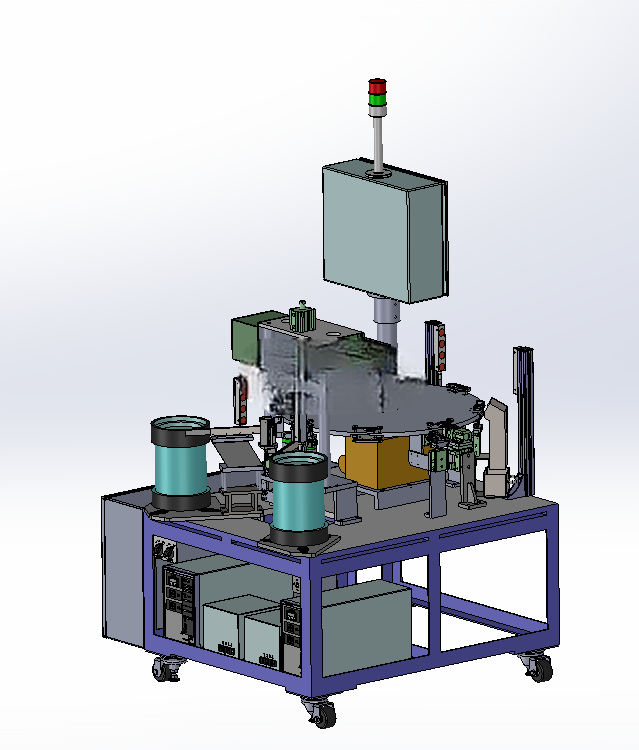

　　在消费电子小五金件、低压电器触点、汽车小冲压件的批量焊接生产场景里，单工位点焊机的上下料等待时间占比往往超过40%，操作人员需要反复取放工件、对位校准，不仅生产节拍难以突破120件/小时，人工对位的偏差还会导致焊痕偏移、虚焊率居高不下，转台式装配焊机的结构设计正是针对这一产线痛点展开。这套设备的核心逻辑是将焊接工序与上下料工序在空间上完全分离，通过间歇式转台的分度转动，让操作人员或者配套机械手可以在焊接工位执行焊接的同时，在上下料工位完成工件取放，完全消除焊接过程的上下料等待空窗。从结构布局来看，设备采用立式层叠架构，底部为转台分度驱动单元，搭配凸轮分割器实现精准的工位分度，常规配置为4工位或6工位，可根据焊接工序的数量扩展，每个工位都配套独立的工件定位夹具，夹具采用快换式设计，更换产品时仅需更换夹具定位块，无需重新调整整机的同轴度。中部为工件顶升定位机构，当转台转动到焊接工位后，底部的定位销会在气缸驱动下插入转台的定位套，消除转台的转动间隙，保证焊接位置的重复定位精度控制在±0.02mm以内，避免因为转台间隙导致的焊位偏移。

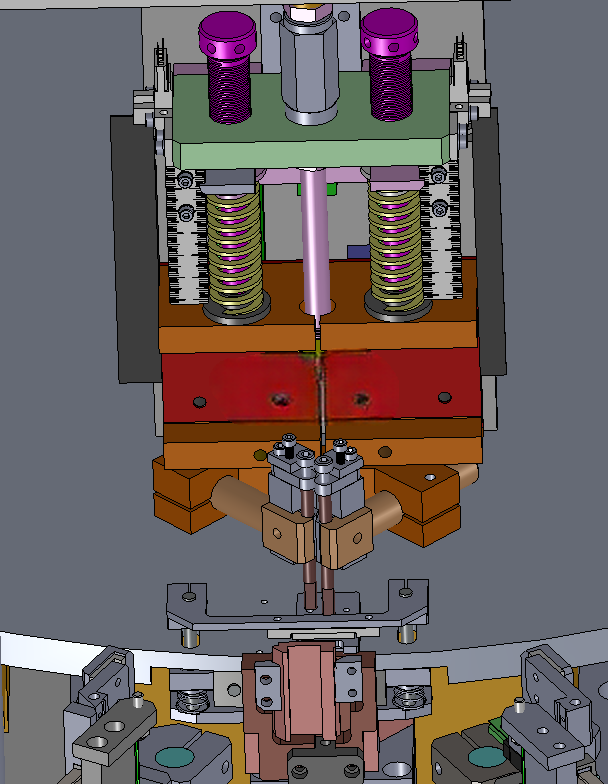

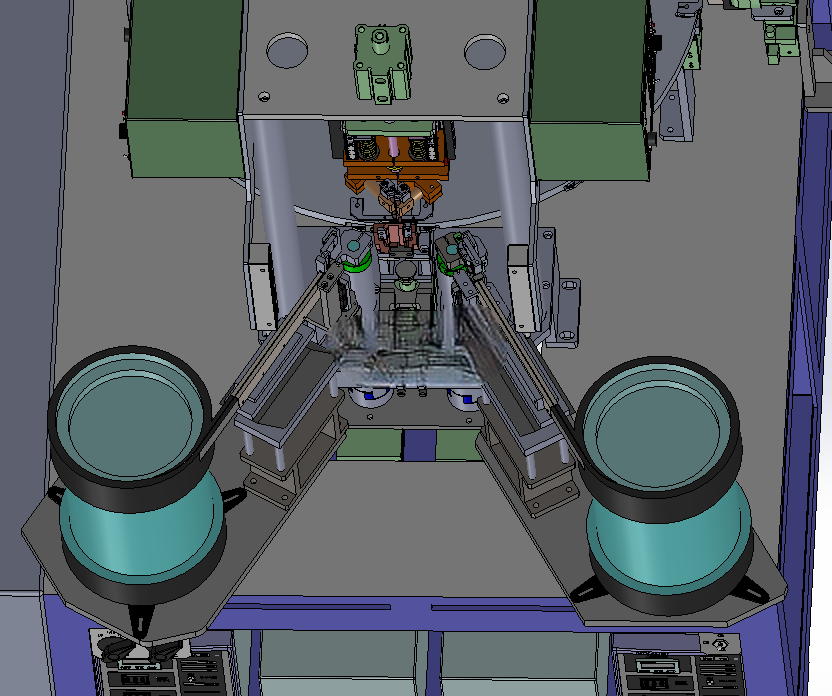

　　上部为焊接执行单元，采用双焊头对称布局，两个焊头分别对应工件的两个焊接点位，焊头的压力调节采用弹簧预压加气缸稳压的结构，预压弹簧可以抵消焊头下行的冲击，避免压伤工件表面，稳压气缸则可以保证焊接过程中压力稳定，不会因为工件厚度的微小偏差导致焊接压力波动，焊头的行程通过限位螺杆调节，调节精度可达0.01mm，适配0.1-2mm厚度的不同金属工件焊接。设备的进料端可以直接对接振动盘上料机构，振动盘将排序完成的工件通过直振轨道输送到转台的上料工位，无需人工逐个摆放，进一步降低人工操作强度。

　　在安装边界上，这套设备的整机占地尺寸控制在1200mm×800mm×1500mm以内，不需要额外的地基固定，直接放置在车间硬化地面上即可使用，设备的气源接口设置在机身侧面底部，采用标准G1/2快插接口，电源进线从机身底部引入，整机的维护空间预留充足，焊头更换、弹簧调整、夹具更换等日常维护操作都可以在设备正面完成，不需要拆解机身外壳。从设计细节来看，焊接工位的两侧设置了遮光防护板，避免焊接弧光直射操作人员眼部，转台的边缘设置了安全光栅，当有异物伸入转台转动范围时设备会立即停止转动，避免夹伤操作人员。

　　焊接回路采用大截面紫铜排连接，从焊接变压器到焊头的导电回路长度尽可能缩短，减少焊接电流的损耗，保证焊接电流的稳定性，铜排的连接位置都采用镀银处理，降低接触电阻，避免长期使用后接触位置发热。这套设备已经在多个小型五金焊接产线投入实际使用，稳定生产节拍可以达到300件/小时，焊接良率稳定在99.5%以上，相比单工位点焊机，单人可以同时操作2-3台设备，大幅降低产线的人工成本。建模过程中对所有的运动部件都做了干涉检查，转台转动、焊头上下行、定位销伸缩等动作都没有运动干涉，所有的标准件都采用实际生产中常用的规格，没有特殊定制件，加工组装难度低，适合中小设备厂直接参考制作。
