双工位机器人铝框焊接生产线结构设计

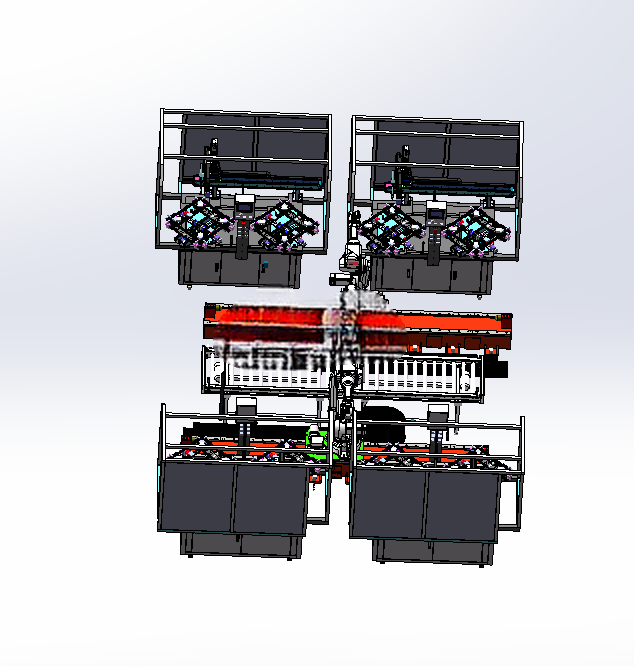

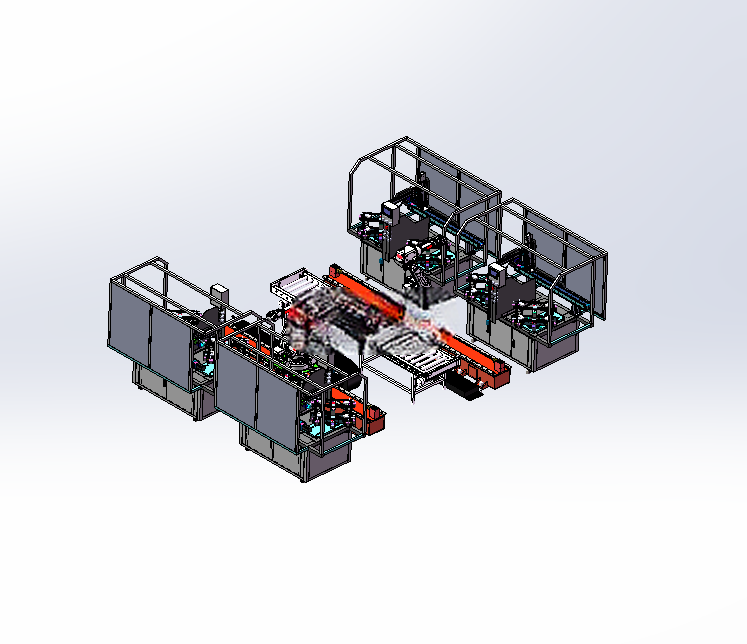

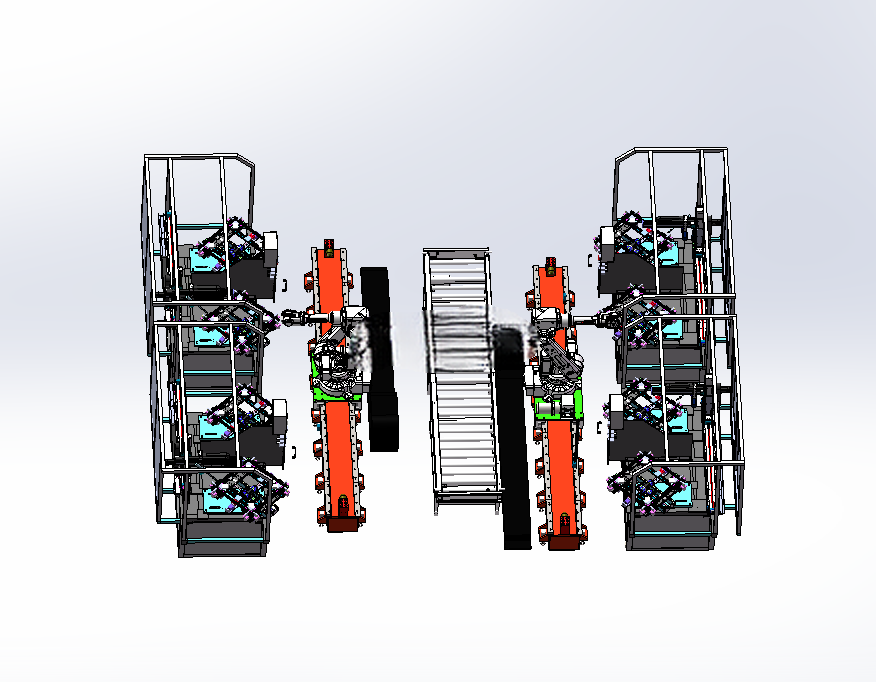

　　在门窗铝型材加工、光伏铝边框生产、家电铝结构件制造这类批量铝框焊接场景里，单工位焊接设备普遍存在上下料等待占比高、人工辅助节拍长的问题，这套双工位铝框焊接机的设计核心，就是通过工位布局的优化压缩非焊接等待时间，把单台焊接机器人的有效作业率提升到接近满负荷的水平。从整体布局来看，设备采用四工位上下料配合中间跨接的机器人移动轴结构，左右两侧各设置两组带定位工装的焊接工位，焊接机器人搭载在横向移动的龙门导轨上，可在左右工位组之间快速切换，当一侧工位的工件处于焊接作业状态时，另一侧工位可同步完成成品下料、待焊铝框上料与定位夹紧的操作，完全消除机器人等待上下料的空程时间。

　　设备的工装夹具部分针对铝框焊接的特性做了适配设计，每个工位的定位块采用可快换的硬质阳极氧化铝合金材质，避免焊接飞溅粘连定位面，夹紧机构采用带缓冲的气动压头，压接位置对应铝框的非焊接加强筋处，防止薄壁铝型材装夹变形，同时每个工位都设置了独立的焊烟收集口，对接车间集中除尘系统，避免铝焊接烟尘弥散影响作业环境。从设计思路上，这套设备没有采用复杂的多机器人协同方案，而是通过单机器人加长行程移动轴配合多工位布局的方式控制整体制造成本，移动轴采用齿轮齿条传动搭配直线导轨导向，重复定位精度控制在±0.05mm以内，满足铝框焊缝位置精度要求，同时移动轴的防护采用风琴罩加不锈钢挡屑板的双层结构，阻挡焊接飞溅落到导轨和齿条表面，降低日常维护的频次。

　　设备的安装边界需要提前在车间规划时确认，整体占地长度约12米，宽度约6米，高度约2.8米，地面需要做150mm厚的硬化处理，每个工位下方预留走线和走气的沟槽，设备总气源接入点设置在中部机架侧方，供气压力要求稳定在0.5-0.7MPa，电力接入采用三相380V工业用电，整机额定功率约35kW。在功能特性上，这套设备适配常见的矩形、异形铝框焊接需求，工装定位块可根据不同尺寸的铝框快速调整位置，换型时间控制在20分钟以内，焊接电源采用适配铝焊的脉冲MIG焊机，送丝机构搭载在机器人移动轴上随动，缩短送丝管长度减少送丝阻力，保证铝焊丝送进的稳定性，避免铝焊过程中常见的送丝不畅、焊缝成型差的问题。设备的安全防护采用整体框架式安全围栏，每个上下料工位设置安全光栅，人员进入上下料区域时机器人自动降速并暂停作业，围栏顶部设置透明防护板，既可以阻挡焊接弧光外泄，又方便运维人员观察设备运行状态。从实际生产运行的角度测算，这套设备相比单工位焊接设备，单班可完成的铝框焊接量提升1.7倍以上，原本需要3名操作人员配合单台焊接设备完成上下料、补焊、转运的工作，现在仅需1名操作人员负责两侧四个工位的上下料即可，大幅降低人工劳动强度，同时因为机器人焊接参数稳定，焊缝一致性远高于人工焊接，减少后续补焊打磨的工作量。

　　在结构细节设计上，设备的机架主体采用标准方管焊接后去应力处理，避免长期运行出现机架变形影响焊接精度，每个工位的工作台面采用磨平处理的钢板，平面度控制在0.1mm/㎡以内，保证铝框放置的平整度，焊接机器人的走线采用坦克链内置布局，所有线缆和气管都收纳在坦克链内，避免长期往复移动出现线缆磨损、气管弯折的问题，设备的操作面板设置在中部机架的两端，操作人员可在任意一侧完成设备启停、参数调整、程序切换的操作，不用长距离走动。针对铝焊接容易出现的工件变形问题，这套设备的焊接程序采用分段对称焊接的路径规划，避免铝框局部受热集中产生焊接变形，同时每个工位都设置了工件到位检测传感器，只有当铝框完全放置到位、所有压头夹紧到位后，机器人才会启动焊接程序，避免撞枪或者工件移位导致的废品。
