单刀三伺服电机转子高精度精车设备

　　这款单刀三伺服精车设备，核心面向中小规格电机转子的外圆精车工序，覆盖汽车电机、摩托车起动电机、电动工具串激电机、永磁电机、直流伺服电机的量产加工场景，是电机制造产线中完成转子终加工精度保障的核心工序设备。从实际产线布局的安装边界来看，设备采用卧式床身布局，整体占地长度控制在1.8米以内，宽度0.9米，整机高度1.6米，底部预留标准M16地脚螺栓安装孔位，可直接对接现有电机装配产线的转子流转工位，不需要对原有产线地基做大规模改造，进料端高度与常规转子输送线的0.85米工作面高度匹配，可直接衔接上游工序的转子来料。

　　设备的核心驱动配置采用三套独立伺服电机分别承担主轴回转、走刀轴向进给、进刀径向进给的动作驱动，区别于传统凸轮靠模车床的固定加工轨迹，三套伺服的运动参数可通过触控终端独立设置，走刀和进刀的位置精度可通过伺服编码器的闭环反馈控制在0.01mm级别，完全满足电机转子外圆对同轴度、圆柱度的精度要求。在转子装夹定位结构上，设计了硬质合金V形块作为转子轴的支撑定位基准，V形块的定位面做了镜面研磨处理，避免装夹过程中刮伤转子轴的配合轴颈，针对转子轴承档的加工工位，专门配置了自动喷油装置，在车削加工过程中持续喷射微量冷却润滑油，既可以降低切削区域的温度，避免工件热变形影响加工精度，也可以减少车刀的磨损，延长刀具连续加工的使用寿命。切削刀具采用高硬度宝石刀头，针对转子外圆的硅钢片叠压材质切削特性做了刃口角度优化，切削过程中不会出现硅钢片倒片、毛刺超标的问题。

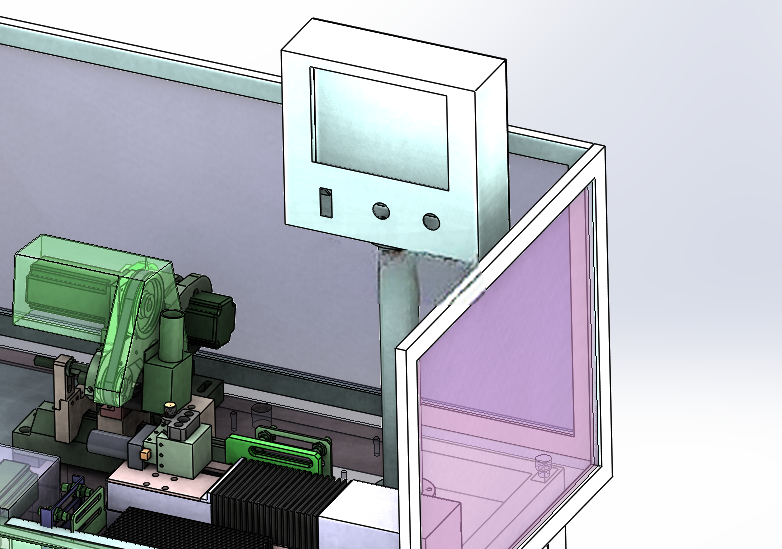

　　安全防护层面，设备的电气控制回路与机械运动部件做了全套互锁设计，主轴门罩未完全关闭时主轴无法启动，进给运动过程中如果门罩被意外打开，伺服电机会立即触发抱闸停止动作，冷却喷油回路也会同步切断，避免切削液飞溅。设备的所有加工动作流程采用PLC程控逻辑，操作人员只需要在彩色触控屏上设置对应的车削次数、单次进刀量、走刀进给速度参数，设备即可自动完成从转子装夹定位、多轮次车削、喷油冷却、工位复位的全流程动作，不需要人工在加工过程中干预参数调整，触控屏上会实时显示当前的进刀位置、走刀进度、累计加工件数，方便产线人员做生产统计。进给轴的传动部位全部配置了风琴式防护罩，可阻挡车削过程中产生的细切屑、粉尘进入导轨和丝杠传动副，减少日常维护的清理工作量，也能避免切屑卡滞造成的进给精度损失。

　　从实际加工效率来看，单根转子的加工节拍可控制在15秒以内，车削完成的转子外圆粗糙度可达到Ra0.8以下，完全满足电机装配后气隙均匀性的要求，避免因转子外圆精度不足造成的电机运转振动、噪音超标问题。设备的操作侧预留了足够的人工上下件操作空间，操作人员只需要完成转子的上下料动作即可，单名操作人员可同时照看3-4台同类型设备，大幅降低精车工序的人工成本。床身整体采用铸铁铸造件做时效处理，长期使用不会出现机身变形导致的加工精度漂移，日常维护只需要定期清理防护罩表面积累的切屑、检查润滑油液位即可，不需要复杂的校准操作。
