单刀双气缸精车机结构设计方案

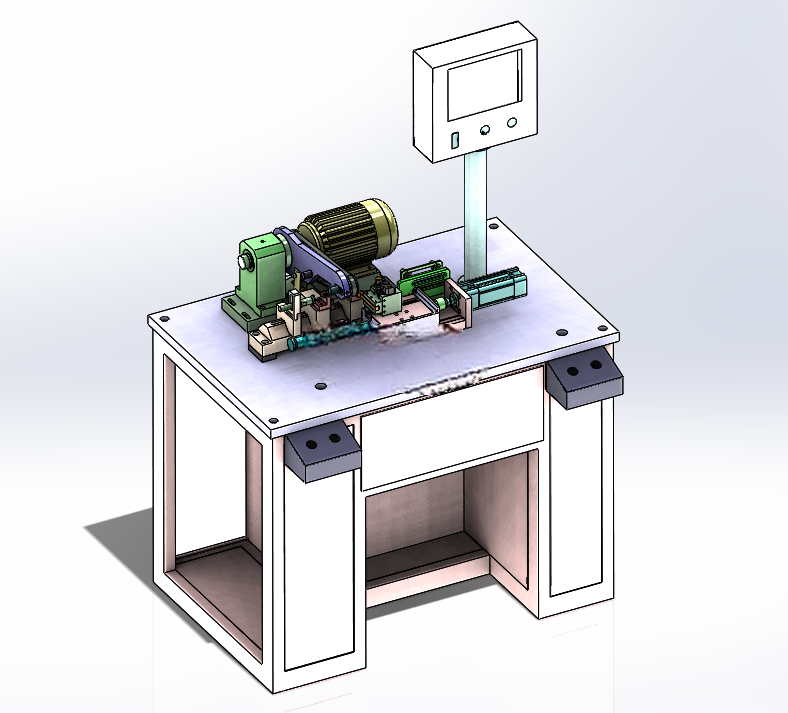

　　这款单刀双气缸精车机，核心面向微特电机生产环节里换向器的高精度外圆车削工序，在中小型电机制造车间的转子精加工工位应用十分普遍，适配直径范围3-20mm的微型电机转子换向器加工，能直接对接转子装配线的上料工位，替代传统手工操作的仪表车床完成换向器外圆的精整加工。设备整体采用台式落地结构，底部为钢板焊接的柜式机架，台面采用20mm厚的45号钢板经磨削加工保证平面度，机架底部预留M12的膨胀螺栓安装孔，整体安装占地尺寸约为1200mm×800mm×1500mm，台面离地高度设置为850mm，符合人工站立上下料的人机工程学要求，左右两侧预留400mm的操作空间即可满足日常维护、工件上下料的作业需求，无需额外搭建大型安装基础，普通车间硬化地面即可部署。

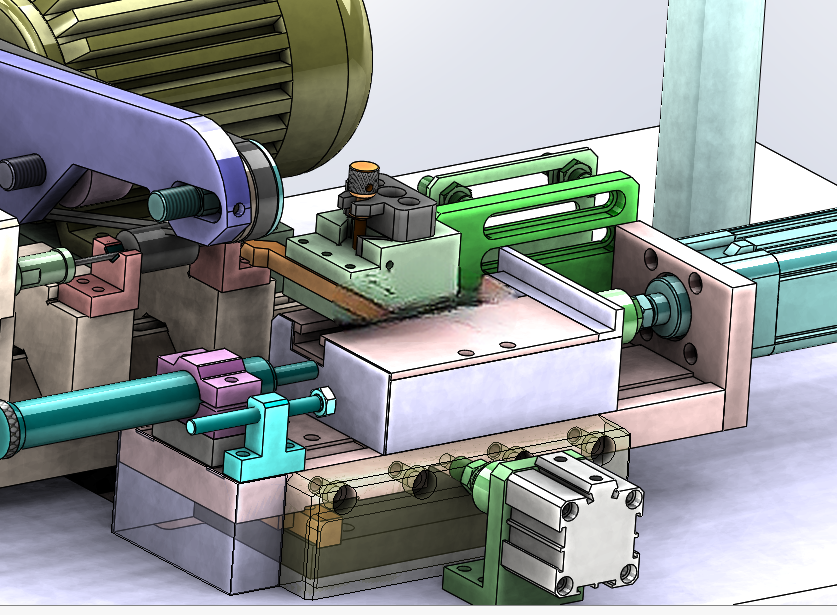

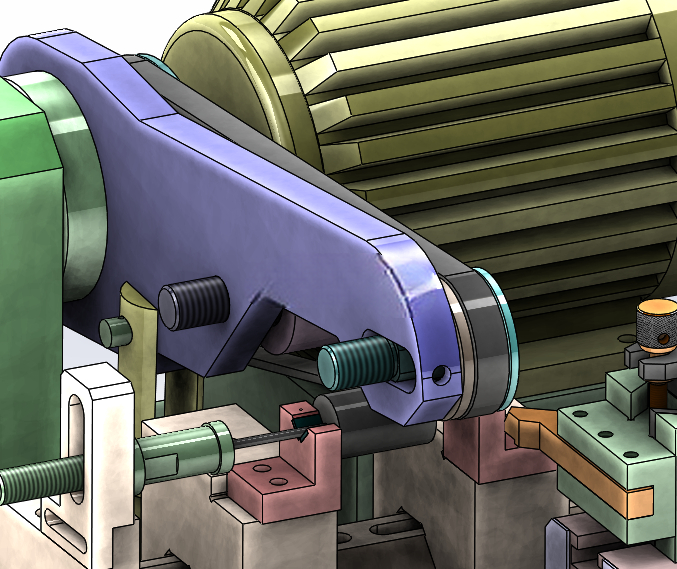

　　从功能配置来看，设备采用单刀横向进给的车削布局，搭载三菱变频调速系统驱动主轴旋转，转速可在0-3000rpm范围内无级调节，适配不同材质换向器的车削线速度要求；工件支撑采用硬质合金V形块结构，直接支撑转子轴的两端轴承位，避免装夹变形影响换向器的同轴度，支撑位置配有自动喷油润滑装置，在车削过程中定时向支撑点喷射微量润滑油，减少硬质合金块与转子轴的磨损，长期使用也能保证支撑精度。进给系统采用进口阻尼气缸作为走刀执行元件，通过调节气缸进气节流阀可精准控制走刀速度，范围在0.02-0.2mm/r之间，避免进给速度波动导致的车削表面振纹，车刀采用高硬度宝石材质刀头，针对换向器的铜质基材有极佳的切削性能，刀具磨损量小，单次刃磨可完成超过8000件工件的加工。转子驱动采用皮带摩擦轮结构，靠摩擦轮接触转子外圆带动转子旋转，无需卡盘装夹，上下料动作更简便，配合PLC程控系统可实现全流程自动走刀：工件放置到位后，摩擦轮下压带动转子旋转，达到设定转速后进刀气缸带动刀架进给，车削到设定尺寸后快速退刀，摩擦轮抬升，人工取下工件即可完成单个循环，所有动作一次连贯完成，单工位加工节拍可控制在8秒以内，相比传统仪表车床加工效率提升60%以上。

　　设计过程中重点考虑了加工精度的保持性，台面的刀架安装位、V形块安装位、主轴安装位均设计了定位销孔，装配时采用配磨销钉的方式保证各部件的位置精度，进给导轨采用线性滚珠导轨，配合阻尼气缸的稳速特性，可将换向器外圆的车削圆度控制在0.005mm以内，表面粗糙度可达Ra0.8，完全满足微特电机换向器的精度要求。设备上方独立安装的触控操作屏通过立柱固定在台面后侧，操作界面可直接设置主轴转速、进给速度、车削行程、喷油间隔等参数，操作人员无需专业编程基础即可完成参数调整；台面左右两侧设置的硬质合金挡块为工件定位基准，更换不同规格转子时仅需调整挡块位置与V形块高度，即可快速完成换型，适配多品种小批量的生产需求。油路系统采用独立的微型油箱布置在机架柜体内，油泵与控制阀均集成在油箱上方，日常维护时打开柜体门即可完成滤芯更换、润滑油补充等操作，电气柜同样集成在机架内部，所有走线均采用拖链防护，避免车间内的金属切削碎屑损坏线路，设备整体的防护等级达到IP54，可适应机加工车间多粉尘、多油污的作业环境。
