四足仿生重载机器狗机械结构设计

　　该四足仿生行走设备的结构设计，核心围绕非结构化地形的高通过性需求展开，区别于传统轮式、履带式移动平台，其足式行走结构可适应碎石路面、陡坡、壕沟、垂直障碍等复杂地形，在山地物资运输、战场伴随保障、灾害现场搜救等场景下具备轮式设备无法比拟的地形适应能力。整套机械结构采用模块化分块设计思路，将整机拆分为躯干承载框架、四组独立行走腿组、动力传动单元三个核心模块，各模块之间通过标准化连接接口装配，便于后期维护更换部件，也可根据不同负载需求调整腿组配置。

　　躯干承载框架采用分层式钣金与型材组合结构，上层预留标准化安装孔位，可搭载侦察设备、物资载具、作业机械臂等不同功能载荷，框架内部预留动力元件、控制元件的安装腔体，所有走线均通过框架内部的线槽排布，避免行走过程中管线与外部环境剐蹭磨损。单组行走腿采用多连杆串联铰接结构，每条腿设置三个主动转动自由度与一个被动缓冲自由度，髋关节处配置大扭矩传动组件负责腿的前后摆动与侧摆调整，膝关节处的传动组件负责小腿的屈伸动作，足端设置弹性缓冲垫与被动铰接结构，可在落地时自适应调整接触角度，吸收地面冲击载荷，降低行走过程中的机身震动。设计过程中针对200kg以上的负载要求，对各铰接点的受力进行了反复校核，所有铰接转轴均采用高强度合金钢材制作，轴套搭配自润滑轴承，减少长期往复运动的磨损量，腿架主体采用高强度铝合金加工，在保证结构强度的前提下尽可能降低自身重量，提升有效负载占比。传动结构采用同步带与连杆结合的传动方案，将驱动元件集中布置在躯干框架靠近重心的位置，降低腿组末端的运动惯量，提升行走过程的动态响应速度，同时减少腿组的外露部件，避免在复杂地形行进时被杂物卡滞。

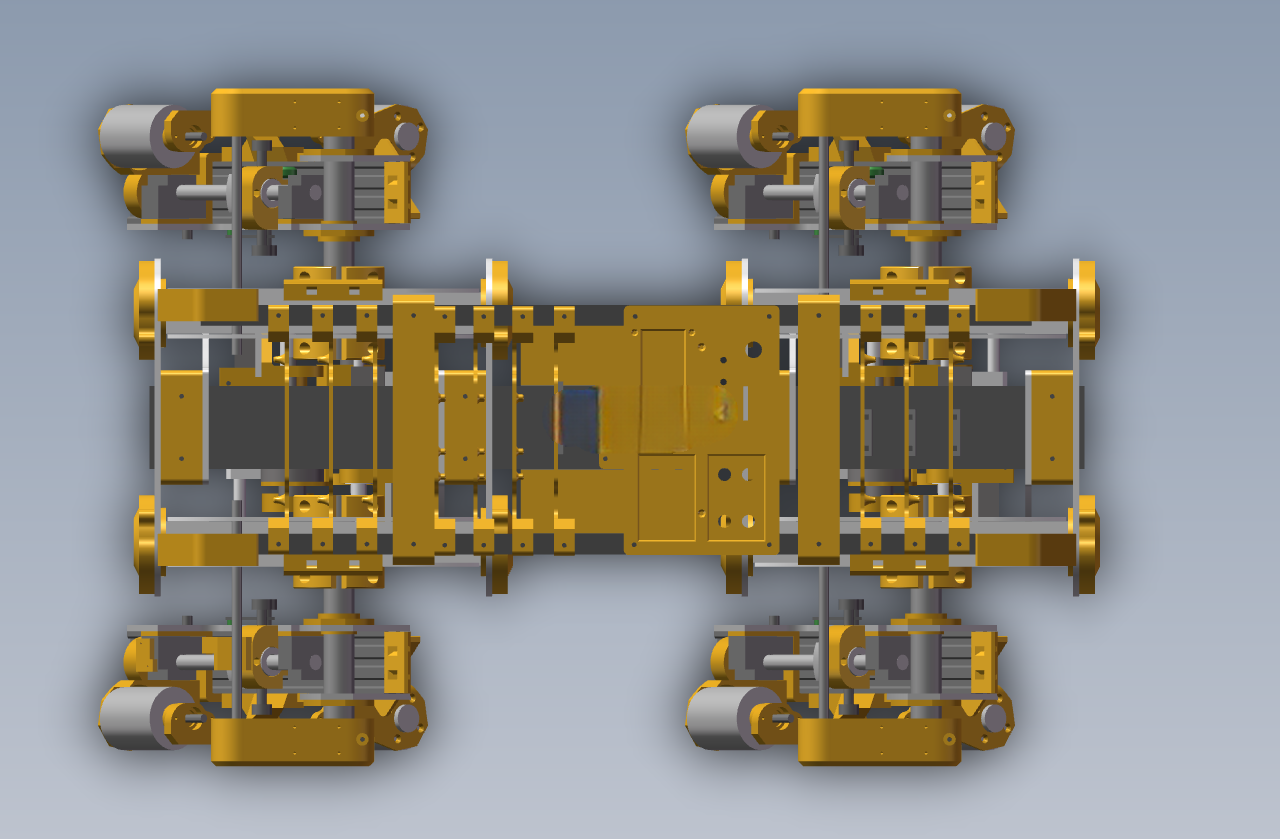

　　整机的外形尺寸控制充分考虑了运输与通行需求，机身宽度适配常规步兵通道、狭窄废墟间隙的通行要求，站立状态下的离地高度可保证跨越常见的路障与凸起地形，腿组的运动行程经过反复仿真验证，可实现稳定的行走、小跑、跳跃步态，在单腿故障的状态下仍可通过调整其余三条腿的步态实现短距离跛行移动，提升极端工况下的生存能力。安装边界方面，躯干框架的上层安装面采用统一的网格孔位设计，载荷安装孔距符合通用工业载荷安装标准，可直接适配现有多数工业传感设备、载物平台的安装需求，无需额外加工转接板；各腿组与躯干的连接法兰采用定位销加螺栓的固定方式，拆卸单条腿组无需拆解其余结构，野外维护时可快速更换故障腿组。

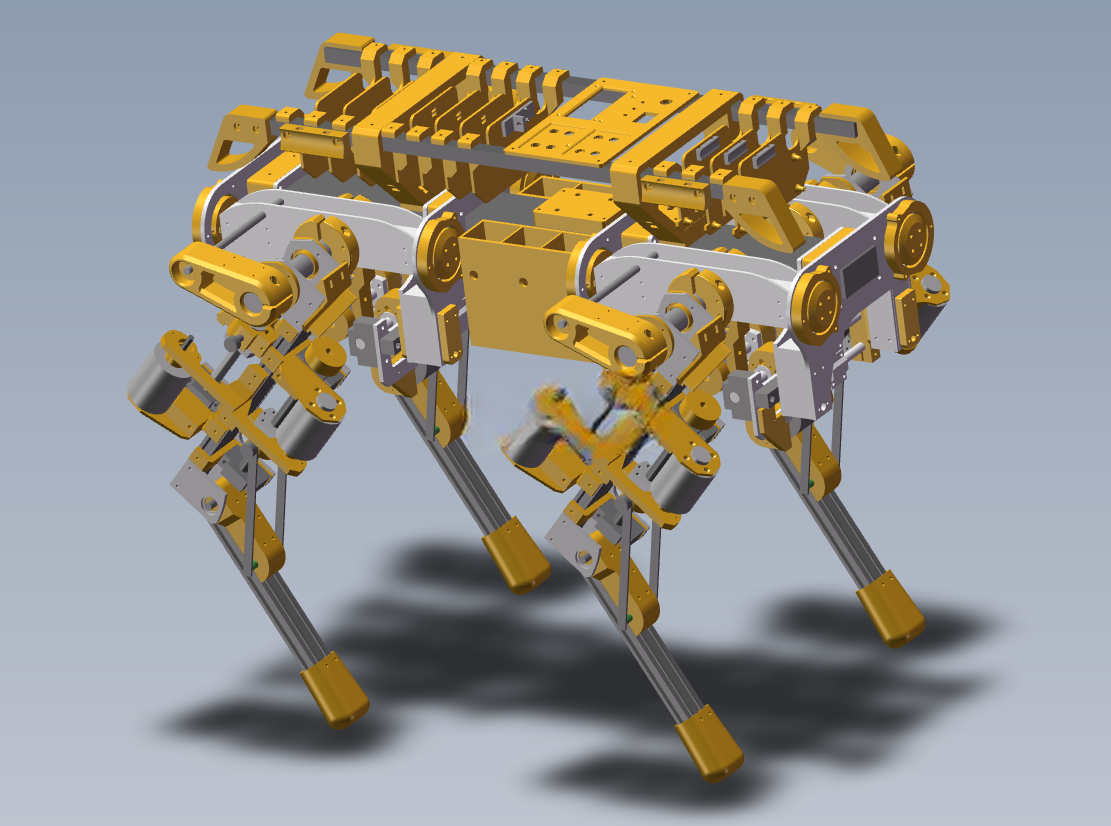

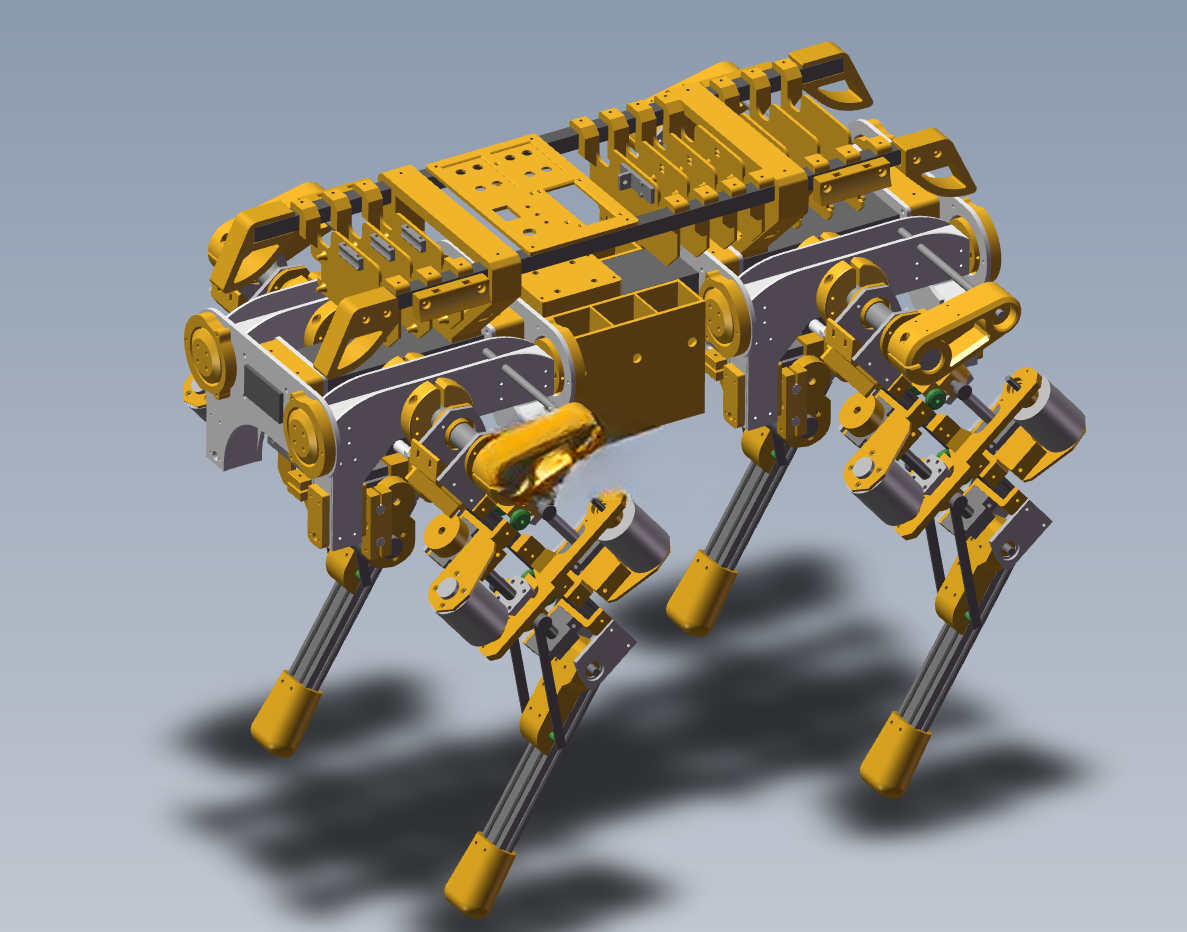

　　足端的缓冲垫采用快拆结构，磨损后可直接更换，无需拆解整个腿组结构。在结构细节设计上，所有传动部件均设置了防尘护罩，可阻挡沙尘、雨水进入传动铰接部位，适应野外复杂气候环境下的使用需求，各运动副的润滑点均预留了外接注油接口，可在不拆解结构的情况下完成定期润滑保养。整套结构的三维建模过程中，对所有运动部件进行了全行程干涉检查，验证了极限步态下各部件之间无运动碰撞，同时对整机的重心分布进行了调整，确保静止与行走状态下重心始终落在四条腿的支撑多边形范围内，避免爬坡、侧倾时发生倾覆。针对重载行走的受力需求，对框架的受力薄弱点进行了局部加强，在腿组铰接的安装位置增加了加强筋结构，避免长期交变载荷下出现结构疲劳变形。
