汽车天窗导轨自动涂油装配工位设备

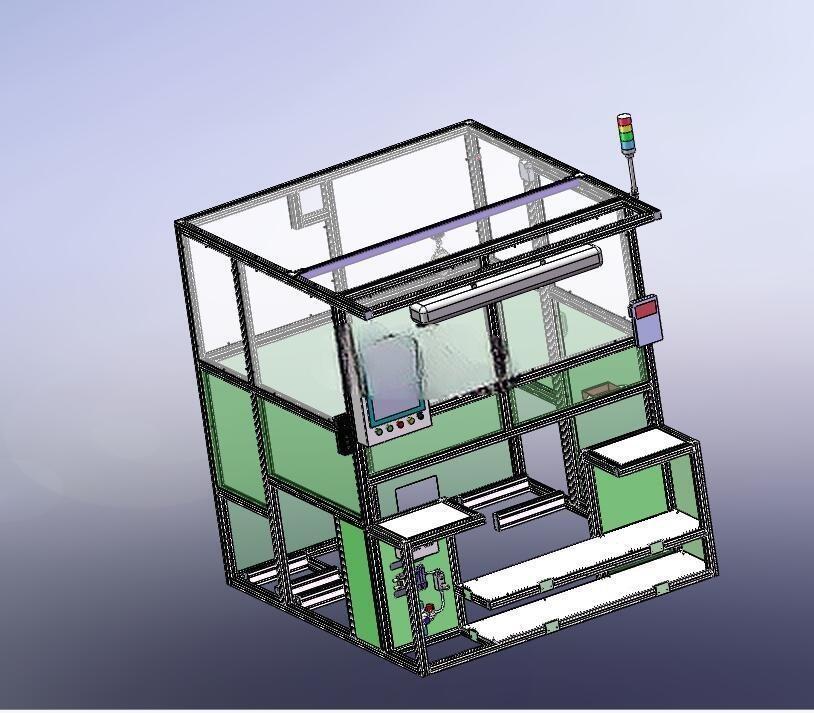

　　这套设备是汽车天窗总成装配线下线侧的离线补加工工位，专门承接天窗导轨的定量涂油工序，适配主线节拍波动时的离线补产、换型调试阶段的小批量试装需求，不会占用主线直通工位的生产时间，在整车厂天窗配套供应商的装配车间里，这类离线工位通常布置在主线末端旁的预留区域，和主线之间通过流利条滑轨衔接待加工工件的周转托盘，不需要额外增设物流转运通道。设备整体采用铝型材搭建框架主体，外围嵌装半透明亚克力防护板，既可以阻挡涂油过程中飞溅的油脂扩散到车间环境，也能让现场巡检人员直观观察内部运行状态，顶部加装的三色警示灯直接对接设备PLC的IO端口，分别对应待机运行、故障报警、缺料提示三种状态，设备正面预留的操作开口高度匹配站立作业的人机工程尺寸，操作人员不需要弯腰就可以完成待加工工件的上料定位、加工完成件的取件周转。

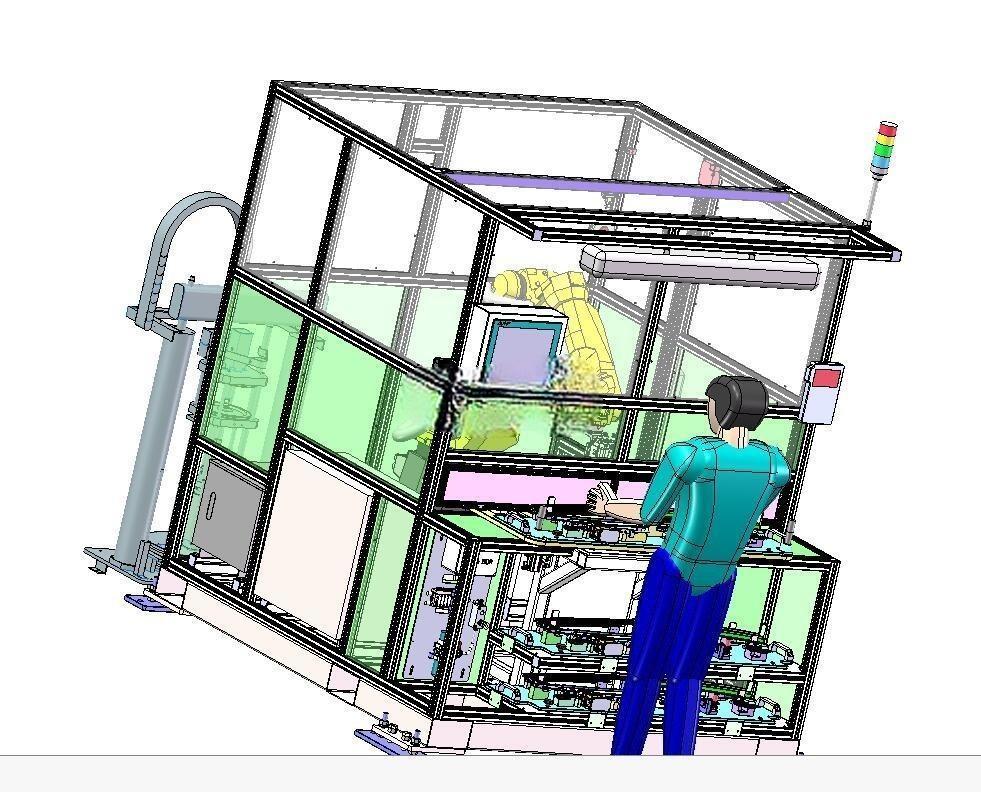

　　核心执行单元采用六轴工业机器人搭载定量涂油阀，相比传统的人工毛刷涂油或者固定式涂油头，六轴机器人的运动路径可以完全贴合天窗导轨的异形曲面轮廓，涂油路径的重复定位精度控制在0.2mm以内，不会出现漏涂、油脂堆积到导轨装配配合面的问题，涂油阀的出油量可以通过脉冲信号精准控制，针对不同型号天窗导轨的油脂涂布量要求，只需要在示教器里调整对应路径点的出油脉冲参数就可以完成换型，不需要更换机械工装。

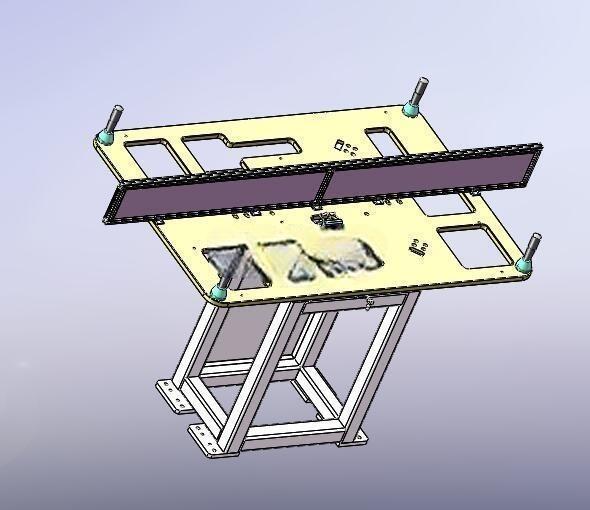

　　工件定位采用旋转式双工位加紧治具，两个工位呈180度对称布置在分割器转盘上，当其中一个工位处于机器人涂油的加工区间时，另一个工位刚好处于操作人员的上下料区间，分割器的转位精度可以保证每次旋转后工件的定位基准和机器人坐标系的偏差在允许范围内，不需要每次上料后重新做工件坐标系校准，加紧机构采用带自锁功能的气动夹指，即使车间压缩空气气压出现短暂波动，也不会出现工件松动移位的情况，避免涂油位置偏差导致的工件报废。

　　人机交互界面采用悬挂式安装的触控显示屏，安装支架带阻尼转轴，操作人员可以根据自己的站立位置调整屏幕的角度和高度，界面上除了常规的设备启动、停止、复位按钮之外，还实时显示当前涂油工件的计数、涂油阀剩余油脂量、各轴运行负载数据，当设备出现故障时，界面会直接弹出对应的故障点位置和排查指引，不需要维修人员逐段排查线路。设备底部采用可调式脚杯加地脚螺栓的固定方式，安装时只需要保证框架台面的水平度在1mm/m以内就可以满足运行要求，整体占地面积控制在2.4米长、1.8米宽的范围内，不需要额外做地基预埋，适合现有车间的布局改造，设备侧面预留的维护门可以完全打开，方便后期更换涂油阀管路、调整机器人零点位置，所有的气动管路和电气线缆都通过拖链规整布置，不会出现线缆干涉机器人运动路径的问题。在实际生产场景中，这套工位的单工件加工节拍可以控制在28秒以内，完全匹配主线30JPH的生产节拍，当主线出现临时停线时，这套离线工位可以提前储备一定量的涂油完成件，避免主线复产后出现待料停工的情况，涂油过程中产生的少量废油会通过治具下方的集油槽汇集到设备底部的废油收集盒，只需要定期清理就可以满足车间5S管理要求，不需要额外增设废油处理管路。
