18650圆柱锂电池极耳激光焊接设备结构

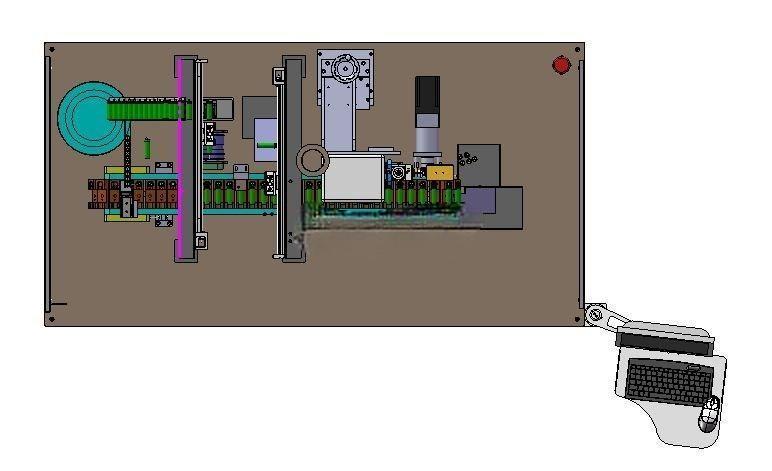

　　在圆柱锂电池量产环节，极耳焊接是直接影响电芯内阻、循环寿命与成品良率的核心工序，传统人工上料配合单工位焊接的模式，不仅效率难以匹配每分钟数十件的产线节拍，人工摆放电芯的位置偏差还容易导致焊偏、虚焊，后续返修成本居高不下，这套针对18650圆形电池开发的极耳激光焊接结构，正是为适配中段电芯装配线的连续生产需求设计。整套设备采用料仓式自动上料布局，上料仓内部集成旋转电机，在供料过程中通过低速旋转打散堆叠的电芯，避免电芯相互卡滞出现缺料停机，相比传统直落式料仓，这种带旋转供料的结构能将卡料概率降低九成以上，不需要操作人员频繁停机整理料堆。

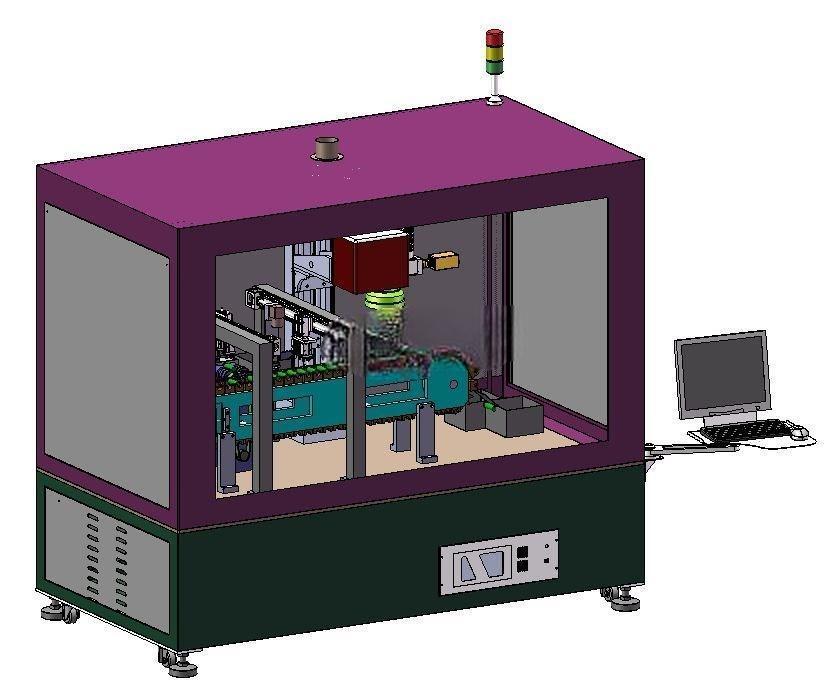

　　上料完成后的电芯通过板载链条输送线逐件送入焊接工位，链条载具上设计有与18650电芯外径匹配的定位槽，电芯放入后径向间隙控制在0.1mm以内，输送过程中不会出现滚动偏移，保证到达焊接位置时极耳与焊座的相对位置精度满足激光焊接要求。激光焊接工位采用立式布局，焊接头安装在可微调的竖直滑台上，能根据不同批次电芯的极耳厚度微调焦距，焊接区域旁设置有烟尘收集接口，可对接车间的废气收集系统，避免焊接产生的金属烟尘污染镜头与车间环境。

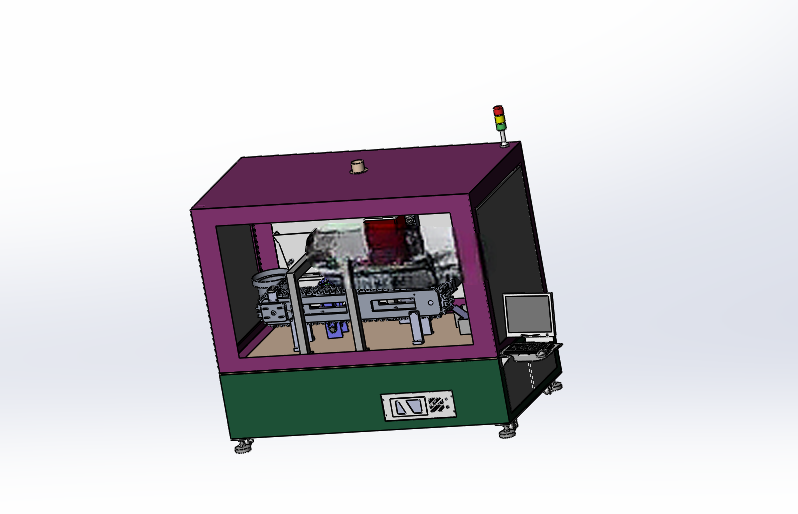

　　从安装边界来看，整套设备的主体框架采用工业铝型材拼接，长度方向适配常规电芯装配线的线体间距，宽度方向预留了操作维护空间，电控元件集中布置在设备侧方的安装区，不需要额外占用外部安装空间，可直接对接前段的电芯分选设备与后段的贴胶设备，不需要对现有产线做大规模改造。设计过程中重点考虑了长时间连续运行的稳定性，所有传动位置都选用了免维护的直线轴承与同步带传动，旋转供料的转速与链条输送速度可根据实际生产节拍调整，焊接工位设置有到位检测传感器，只有当电芯完全定位到位时才会触发激光出光，避免空焊与设备误动作。料仓的容量设计匹配单班生产的上料间隔，操作人员不需要频繁补料，降低了重复劳动强度。

　　输送链条的张紧结构采用侧边可调式设计，长时间运行出现链条松弛时，不需要拆解主体结构即可快速完成张紧调整，日常维护十分便捷。焊接工位的焊座采用可拆卸式设计，当后续切换其他规格圆柱电池生产时，只需要更换对应尺寸的载具定位槽与焊座，即可快速完成换型，不需要重新搭建整套设备结构，能适配多规格小批量的电芯生产需求。设备的走线全部采用拖链内置布局，所有线缆与气管都隐藏在型材框架内部与拖链中，既避免了生产过程中线缆被工件剐蹭破损，也让整体外观更加规整，不会出现杂乱走线带来的安全隐患。
