XYZ三轴带CCD检测激光焊接机设备

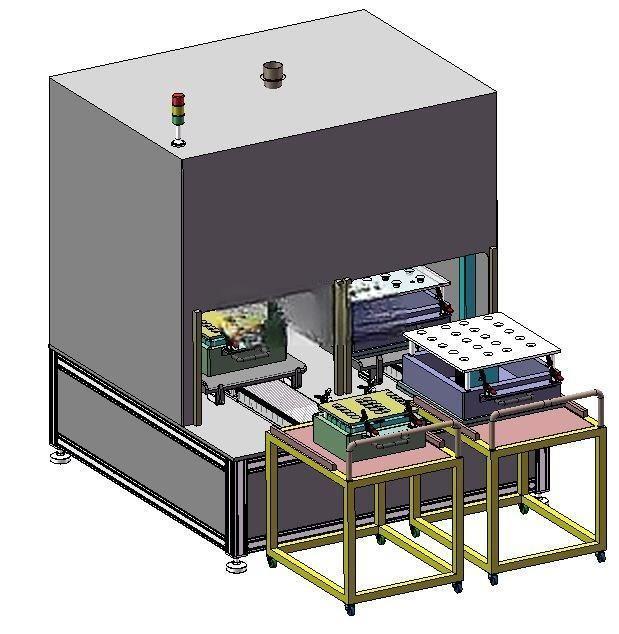

　　这款激光焊接设备的整体布局围绕小批量多品种的生产场景搭建，主体作业区采用封闭防护结构，避免焊接过程中的激光散射、焊渣飞溅对周边操作人员造成职业伤害，顶部预留的排烟接口可直接对接车间集中排烟管路，及时抽走焊接产生的烟尘，符合车间安全生产的防护要求。设备的核心运动架构采用XYZ三轴直角坐标体系，三个轴向的运动模组均选用线性导轨搭配滚珠丝杠的传动结构，重复定位精度可控制在0.02mm以内，能够覆盖常规中小型五金件、结构件的焊缝轨迹行程需求，焊枪安装在Z轴滑台末端，可根据不同工件的焊接高度调整伸出量，适配不同厚度、不同搭接形式的工件焊接作业。

　　在作业流程设计上，设备没有采用复杂的自动上下料机械手结构，而是搭配可推拉的料车作为工件承载单元，人工将待焊接工件装夹在料车的定位工装上后，将料车推入设备作业区的定位卡槽内，触发位置检测传感器后即可启动焊接程序，这种设计大幅降低了设备的制造成本，同时对于换型频繁的小批量生产场景，操作人员仅需更换料车上的定位夹具即可完成产品换型，换型时间可控制在15分钟以内，相比多轴机器人焊接站的换型调试效率提升明显，非常适合加工品类杂、单批次产量不大的加工车间使用。

　　设备集成的CCD检测模块安装在焊枪旁侧的固定支架上，在焊接作业完成后，三轴模组会带动CCD镜头移动到焊缝位置，对完成焊接的工件进行逐点拍照检测，通过预设的视觉算法识别焊缝的虚焊、漏焊、焊穿、焊瘤等常见缺陷，检测到不良品时会通过顶部的三色声光报警器发出提示，提醒操作人员及时剔除不良件，省去了焊接完成后人工目视检查焊缝的工序，降低了检验人员的劳动强度，同时也避免了人工检验的漏判、误判问题，提升了成品流出的合格率。

　　从安装边界来看，设备主体的机架采用标准铝型材搭配钣金封板搭建，底部配置可调脚杯与万向脚轮，可调脚杯用于设备调平固定，万向脚轮方便设备在车间内移位调整，整体占地长度约2.8米，宽度约1.6米，高度约2.1米，不需要额外开挖地基，放置在平整的硬化车间地面上即可完成安装调试，外接气源、电源与排烟管路即可投入使用，对车间的配套设施要求较低。设备右侧延伸的料车停靠区预留了足够的操作空间，操作人员站在设备右侧即可完成上下料操作，不需要频繁走动，作业动线设计符合人机工程学要求，单名操作人员可同时照看2-3台同类型设备，能够有效降低生产环节的人力成本。

　　在结构细节设计上，三轴模组的外侧均安装了可伸缩的风琴防护罩，避免焊接过程中产生的焊渣、烟尘附着在导轨和丝杠表面，造成运动部件磨损，延长设备的维护周期；三色报警灯安装在设备顶部最高位置，操作人员在车间较远位置即可观察到设备的运行状态，绿灯代表正常运行，黄灯代表待料或调试状态，红灯代表故障或检测到不良品；设备正面的防护门配备安全联锁开关，防护门打开时设备会自动切断焊接电源与三轴运动的动力输出，避免人员误操作引发的安全事故。整体设计没有冗余的复杂结构，所有功能模块都围绕实际焊接作业的痛点搭建，在保证焊接精度与检测功能的前提下，尽可能压缩了设备的制造成本与维护难度，适合中小型加工企业的焊接工序升级使用。
