立式多货道自助口罩售卖终端结构设计

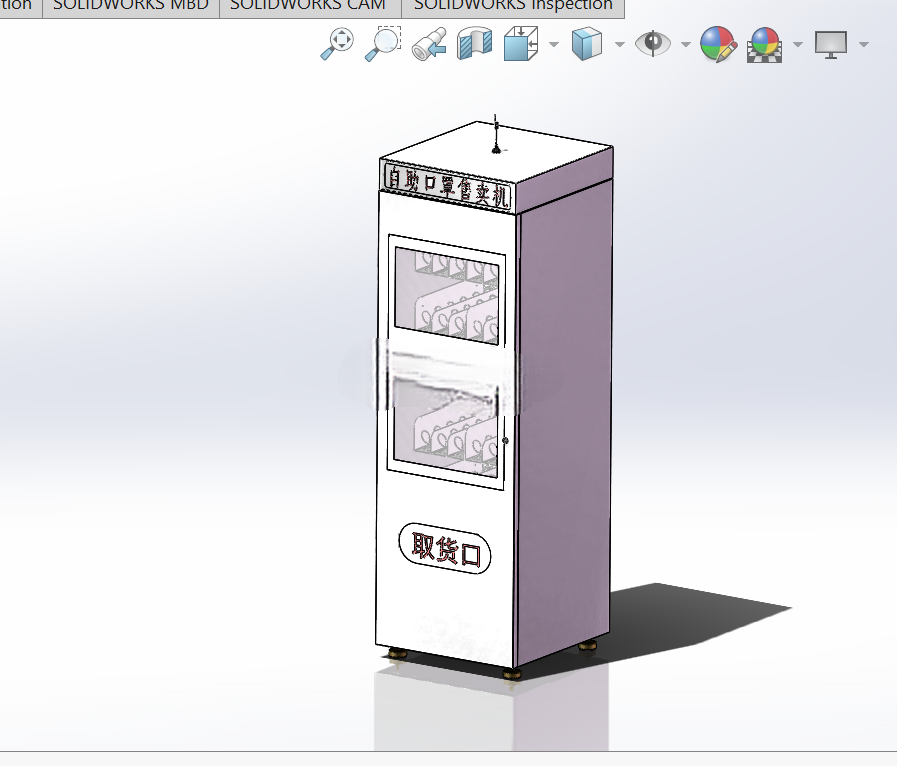

　　这款立式自助口罩售卖设备的结构设计，首先锚定了公共场景的落地需求，从安装边界来看，整机采用窄幅立式柜体布局，占地宽度控制在0.6米以内，深度不超过0.5米，整体高度约1.8米，适配社区出入口、医院门诊大厅、商圈通道这类人流密集但边角空间有限的布设点位，底部设置可调支撑脚，可适配地砖、环氧地坪等不同地面的找平需求，无需额外打膨胀螺栓固定，降低现场安装的施工量。

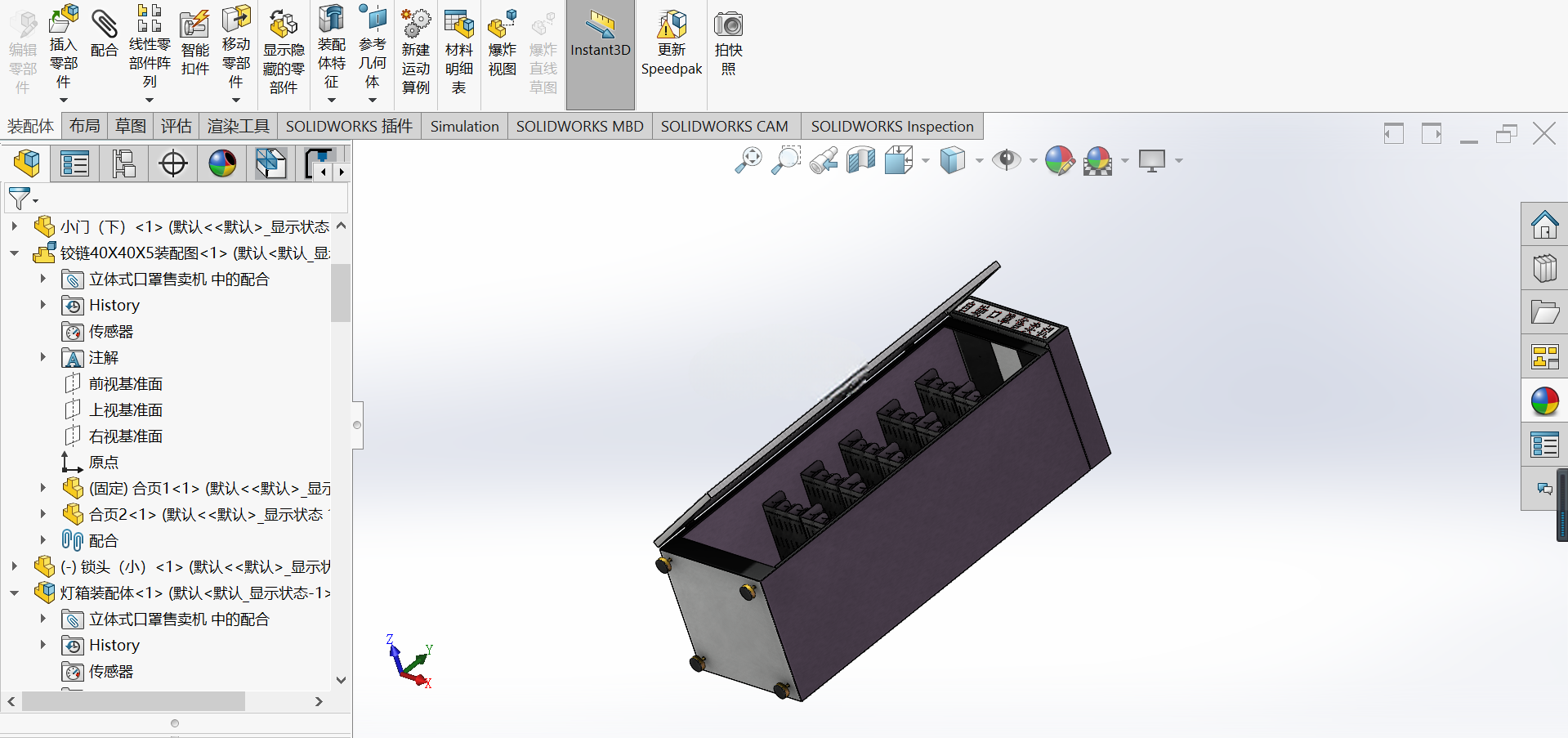

　　从功能结构上，整机设置10个独立弹簧货道，分层布置在柜体中部的透明视窗后方，每个货道可适配独立包装的平面口罩、折叠口罩的尺寸，货道节距根据常规单片口罩包装的厚度做了适配调整，避免卡货问题；货道驱动采用直流减速电机直连弹簧转轴的结构，出货指令触发后对应货道电机转动设定圈数，将最外侧的口罩推送至取货口区域，取货口设置在柜体下部距地面0.4米的高度，适配不同身高人群的取物操作，取货口处设置挡片结构，避免非出货状态下外部杂物进入柜体内部，同时也能起到一定的防盗作用。

　　柜体顶部预留了灯箱安装位，可粘贴设备标识、操作指引类内容，内部预留了照明模块的安装空间，光线可透过中部的双层透明视窗照亮内部货道，方便用户直观查看剩余货品情况；柜体侧面设置可开启的检修门，门锁采用通用型柜锁，运维人员开门后可直接对所有货道进行补货操作，同时电控模块集中布置在柜体上部的独立仓内，与货道区域做物理分隔，避免补货过程中触碰线路引发故障。

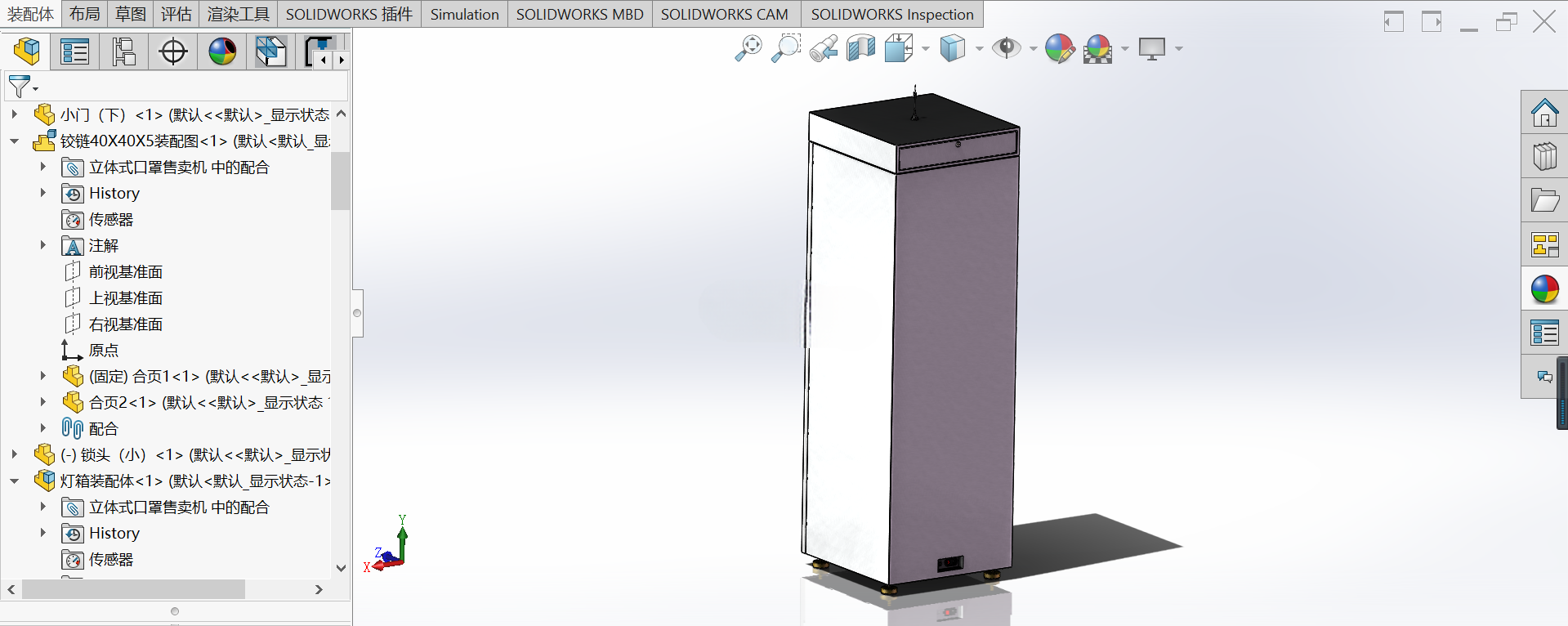

　　在设计思路上，这款设备没有采用复杂的升降出货结构，而是选择成熟的弹簧货道直落出货方案，核心是考虑到口罩属于轻质、规整包装的货品，直落结构的故障率更低，运维成本也更可控；柜体外壳采用冷轧钢板折弯焊接成型，表面做喷塑处理，耐刮擦且适配公共场景的清洁需求，透明视窗采用亚克力材质，相比玻璃抗冲击性更强，降低公共场景下的破损风险。

　　从实际应用场景出发，这款设备的定位是填补公共场景应急口罩购买的需求缺口，区别于综合类自动售货机的大体积、多品类设计，这款设备的货道全部围绕口罩类货品的尺寸做适配，没有冗余的结构设计，整机重量控制在合理范围，两个人即可完成搬运布设；电路设计上预留了扫码支付模块的安装位，可适配主流的移动支付模块接入，无需额外改动内部走线，设备供电采用常规220V民用供电，功率不超过100W，长时间待机运行的能耗极低，适合长期无人值守的布设场景。

　　在结构细节处理上，柜体的所有边角都做了圆角折弯处理，避免公共场景下磕碰过往行人，底部的支撑脚同时预留了脚轮安装位，需要短距离移位时可快速安装脚轮推移，不需要整机吊装；取货口的内部设置倾斜导板，货品从货道落下后会顺着导板滑至取货口外侧，避免货品卡在柜体内部，导板表面做光滑处理，不会刮破口罩的独立包装。整机的通风结构设置在柜体背部的上方区域，采用百叶窗式通风口，兼顾内部电控模块的散热需求与防虫防尘要求，不需要额外加装散热风扇，进一步降低运行故障点。
