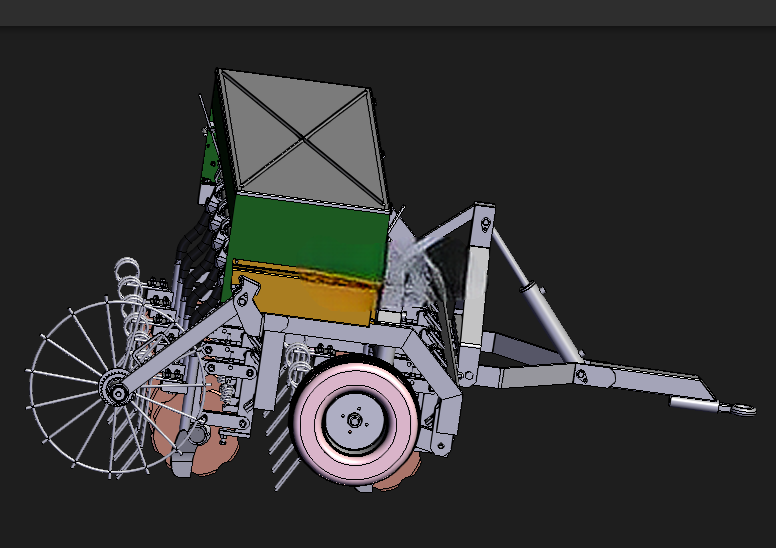

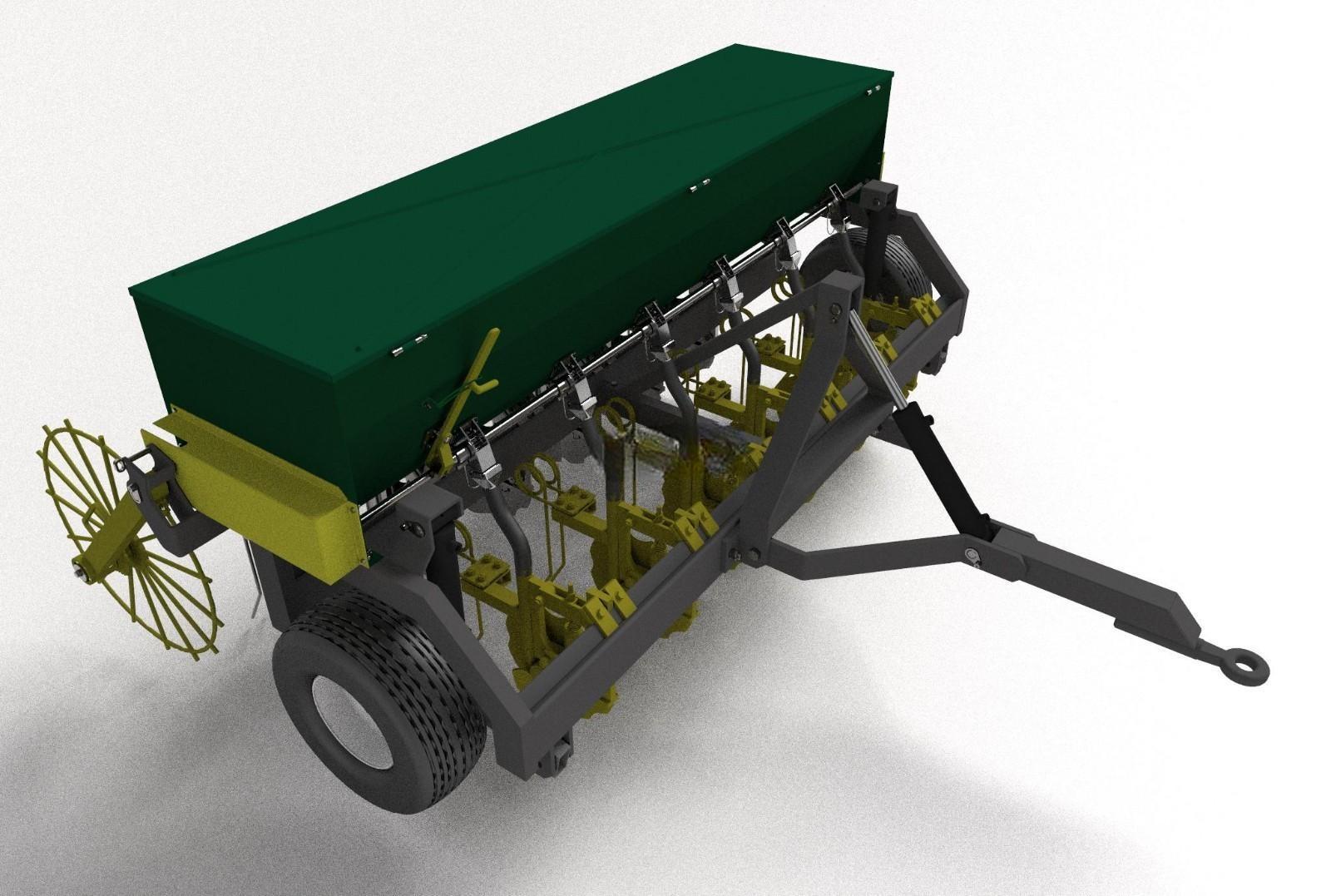

多行精密排种式农业播种设备结构

　　排种单元采用独立单体仿形设计，每个播种单体通过平行四连杆机构与主梁连接，可随地面起伏上下浮动，浮动行程适配常规耕地的地表高差范围，保证每个开沟器的入土深度稳定，不会出现局部漏播、播种过深或过浅的问题。种箱布置在主梁上方的高位区域，采用大倾角斜壁设计，避免种子在箱内出现架桥、堵料的问题，种箱容积匹配常规作业班次的种量需求，减少作业过程中的加种频次，提升连续作业效率。排种器选用多功能精密排种结构，可通过更换不同规格的排种轮、调整排种间隙适配不同粒径的作物种子，从细小的谷物种子到较大粒径的玉米种子都能实现稳定的单粒或多粒定量排种，降低种子破损率的同时，保证行内粒距均匀度，减少后期田间间苗的人工投入。这款多行播种设备主要面向旱地大田作物的条播、穴播作业场景，适配平原、缓坡区域的规模化种植地块，可匹配不同马力段的轮式拖拉机后悬挂挂接，完成谷物、玉米、棉花、牧草等多类作物的播种工序，作业过程中可同步完成开沟、排种、覆土的连续作业环节，减少后续田间作业的工序衔接成本。从结构设计逻辑来看，设备整体采用框架式主梁承载结构，主梁选用矩形截面型钢焊接加工，保证长跨度作业幅宽下的结构刚性，避免作业过程中因地面起伏、牵引负载波动出现的主梁形变，保障各行播种深度的一致性。

　　设备的牵引连接架布置在主梁前端中部，采用标准三点悬挂连接尺寸，挂接销孔位置、牵引架高度符合通用农机挂接规范，不需要额外改装即可与主流拖拉机的后悬挂系统匹配，挂接后通过拖拉机的液压悬挂系统可控制整机的提升与下降，方便地块转移与作业深度调整。两侧的地轮采用橡胶轮缘结构，轮面设计有防滑凸起，作业过程中通过地轮与地面的摩擦转动为排种系统提供动力，不需要额外配置动力输入轴，传动结构采用链传动搭配张紧机构，传动比稳定，可保证排种转速与设备前进速度匹配，避免出现地轮打滑导致的漏播、播量不均问题。开沟器选用窄型锄铲式结构，入土阻力小，开沟宽度窄，可减少对土壤结构的扰动，开沟深度可通过单体上的调节手柄进行无级调整，适配不同作物的播种深度要求。

　　覆土部件布置在每个开沟器的后侧，采用弹性钢板材质，可随开沟器浮动，将开沟后翻出的土壤回填到种沟内，覆盖厚度均匀，保证种子与土壤的接触充分，提升发芽率。从安装边界来看，设备整体幅宽根据播种行数设计，作业状态下的横向宽度覆盖对应行数的种植农艺要求，行距可通过调整播种单体在主梁上的安装位置进行调节，适配不同作物的种植行距规范；运输状态下通过拖拉机悬挂提升后，整机最低点离地高度满足田间道路通行的要求，不会出现刮蹭田埂、路面的问题。设备的整体重心布置在靠近悬挂连接点的位置，挂接后不会导致拖拉机翘头，保证牵引行驶的稳定性。

　　在实际作业过程中，该设备可根据不同的土壤条件、作物类型调整作业参数，比如在黏重土壤区域可适当减小开沟器的入土角度，降低牵引阻力；在沙质土壤区域可适当加大覆土部件的下压压力，保证覆土厚度充足。排种传动系统的张紧机构可快速调整，日常维护时不需要复杂的工具即可完成链条张紧、排种器清理的操作，种箱内壁光滑无死角，换种时可快速清理残留种子，避免不同品种种子混播的问题。整机的结构件均做了防锈涂装处理，外露的转动部件配置有防尘罩，可适应田间多尘、潮湿的作业环境，延长设备的使用寿命。每个播种单体上都配置有复位弹簧，可根据土壤硬度调整弹簧预紧力，保证开沟深度的一致性，当遇到土壤中的石块、硬物时，单体可向上浮动避让，避免开沟器变形损坏。
