多槽连续式甜菜清洗加工设备结构

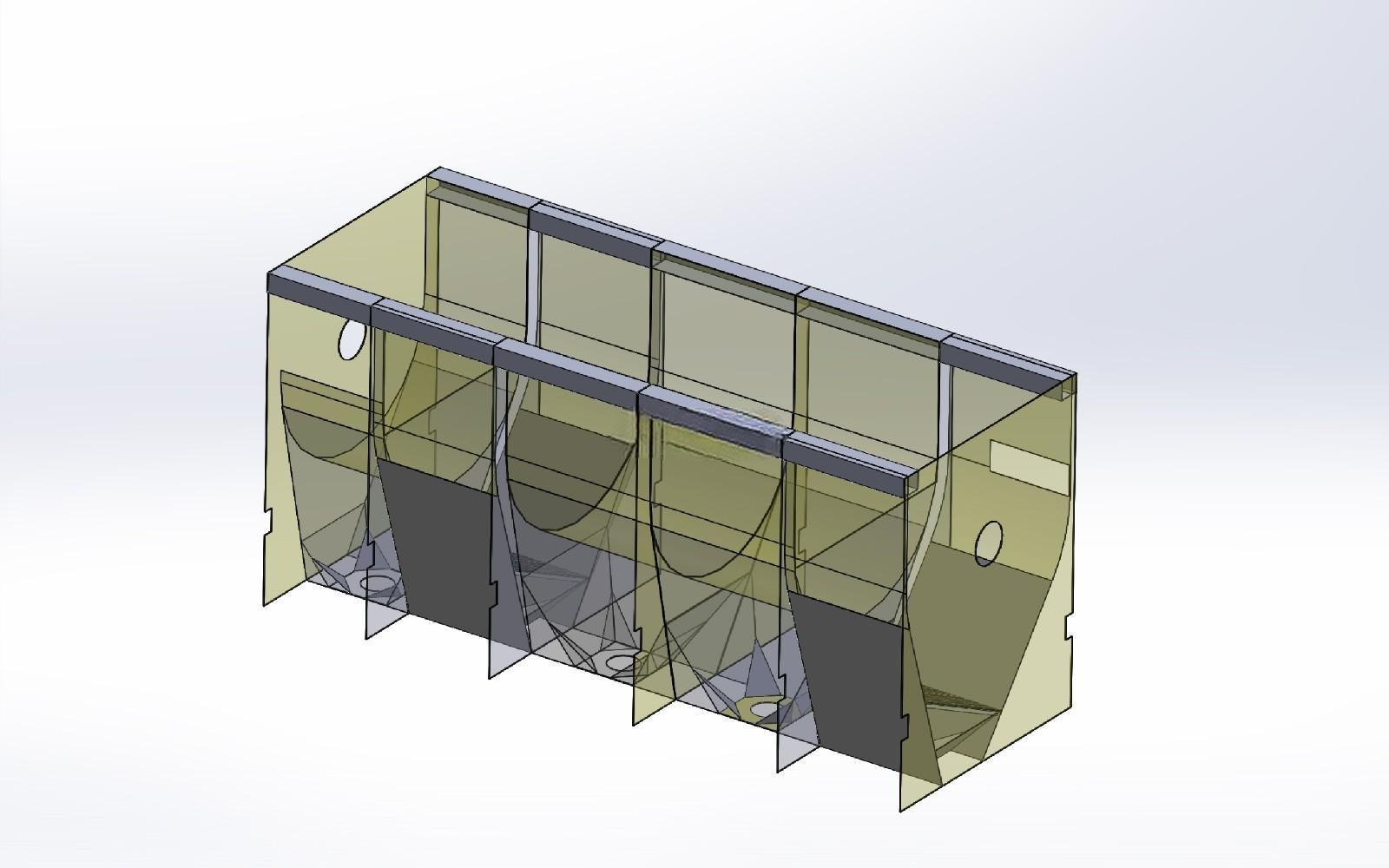

　　这款甜菜清洗设备的三维结构，主要面向甜菜初加工场景设计，覆盖糖用甜菜、菜用甜菜、饲料甜菜等不同品类甜菜的采收后除杂清洗工序，适配甜菜制糖厂、腌渍蔬菜加工厂、甜菜集中收储点的连续化作业需求，解决传统人工清洗效率低、洁净度不均、块根表皮损伤率高的实际生产痛点。从结构布局来看，设备采用三段式连通槽体设计，整体为长方体落地式结构，槽体总长度适配中小型加工车间的生产线排布宽度，安装时无需额外搭建高位机架，可直接与前端甜菜上料输送线、后端切分/蒸煮工序设备对接，槽体底部设置锥形集泥斗，每个独立清洗单元对应一个排污接口，清洗过程中冲刷下来的泥土、根须、残叶可顺着锥面滑落至排污口，无需人工频繁进入槽内清淤，大幅降低连续作业时的停机清理频次。

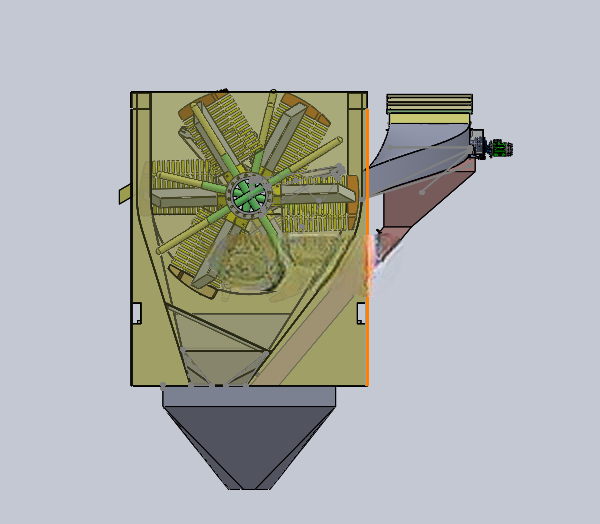

　　设计阶段重点考虑了甜菜块根的物理特性，甜菜表皮带有不规则褶皱，采收后会夹带大量田间泥土、残留茎叶与砂石，且不同品种甜菜的块根尺寸差异较大，小至直径5cm的球根，大至长度20cm以上的长锥形块根，因此槽内的导流结构采用圆弧过渡设计，没有尖锐棱角，避免清洗过程中块根表皮被磕碰破损，影响后续加工品相或糖分流失。每个清洗单元之间设置可调高度的溢流隔板，可根据处理量调整各槽的水位差，让甜菜在水流推动下自动从进料端向出料端移动，无需额外设置拨料机构，减少机械结构与块根的接触频次。

　　槽体侧壁采用半透明可视化设计，实际生产中操作人员可直接观察各槽内的水浑浊度、甜菜流动状态，及时调整进水流量与输送速度，侧壁预留的圆形接口为进水与喷淋补水管路安装位，可根据清洗需求接入高压喷淋或气泡发生装置，针对夹带黏土较多的甜菜，可在前段槽体接入鼓气装置，通过气泡爆裂的冲击力剥离褶皱内的顽固泥土，后段槽体接入清水喷淋做最终漂洗，保证出料甜菜的洁净度符合后续加工要求。设备的支撑框架采用模块化拼接设计，所有槽体段可拆分运输，进入车间后再通过法兰螺栓拼接组装，适配不同厂房的进门尺寸限制，安装时只需调整底部支撑脚的高度，即可保证槽体处于水平状态，避免出现槽内水流偏流、甜菜堆积在单侧的问题。

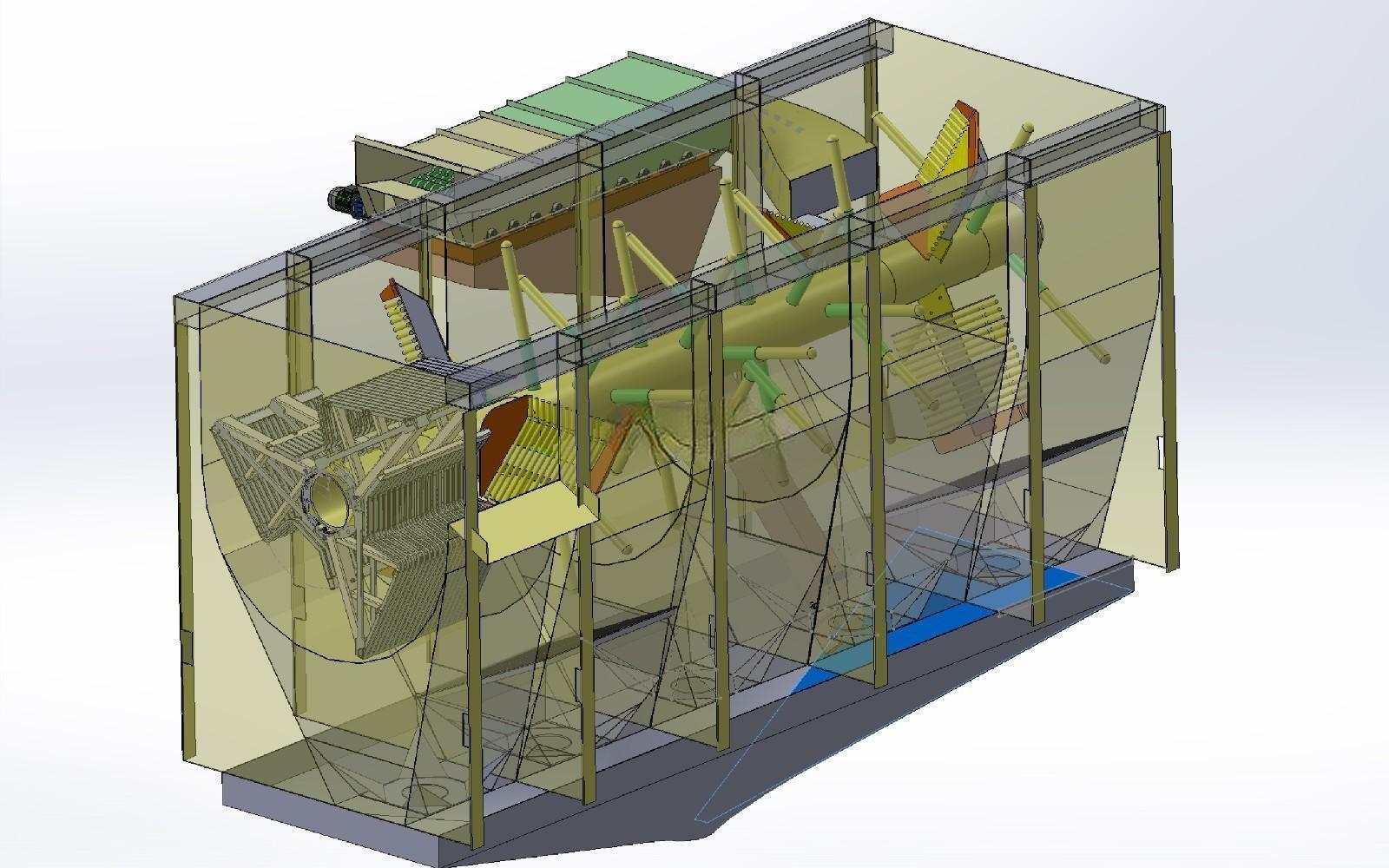

　　从作业逻辑来看，甜菜从设备一端的进料口投入后，首先进入初洗段，通过大流量水流冲散块根间夹带的大团泥土，随后进入精洗段通过湍流与气泡作用清理表皮褶皱内的细泥，最后在漂洗段通过清水冲去表面残留的污水，整个过程无需人工手动翻搅，单台设备每小时可处理数吨甜菜，相比传统人工清洗效率提升十倍以上，且清洗后的甜菜洁净度一致性好，表皮破损率控制在极低水平，完全适配后续制糖切丝、腌渍预处理、饲料加工等不同工序的进料要求。结构设计上还考虑了长期涉水使用的防腐需求，所有与水体、甜菜接触的结构件都做了圆弧倒角处理，不存在清洁死角，避免长期使用后残留的甜菜汁液、泥垢在缝隙内滋生细菌，符合食品加工设备的卫生设计要求，槽体顶部设置可开启的防护盖板，作业时盖上盖板可防止水花飞溅，清理或检修时可直接掀开盖板，操作空间充足。
