微型线圈激光加工生产打蜡设备结构

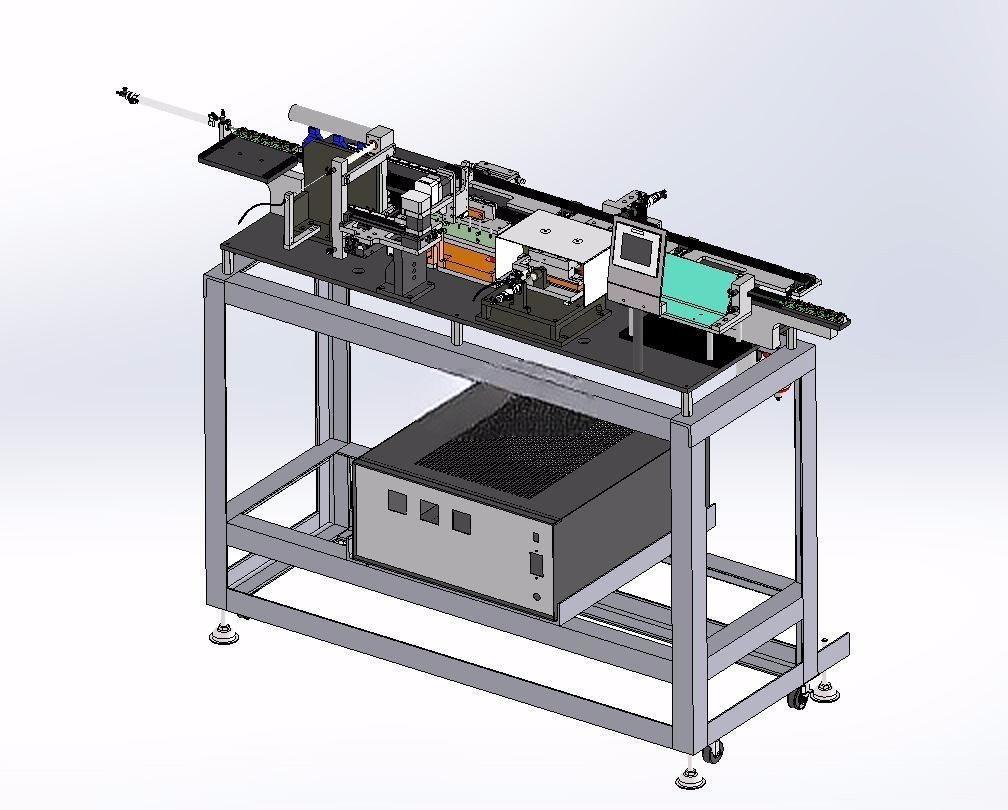

　　在高频电子元件、微型传感器线圈的量产场景中，微小尺寸线圈的成型一致性、线型规整度一直是产线良率控制的核心难点，传统绕线工艺在加工线径0.1mm以下、线圈间距精度要求±0.02mm的产品时，很容易出现排线错位、线圈形变、层间间隙不均的问题，直接影响元件在高频工况下的阻抗特性与信号传输稳定性，这款针对微型线圈生产设计的加工打蜡设备，正是为解决这类精密加工痛点开发的专用生产装置。设备整体采用卧式布局，核心加工区域集中在设备中部的安装平台上，平台采用加厚铸铁材质加工，平面度控制在0.01mm/100mm范围内，能够为所有运动组件提供稳定的安装基准，避免加工过程中因机架振动带来的精度偏移。

　　设备的激光加工模组安装在横向直线导轨滑台上，滑台采用伺服电机配合精密滚珠丝杠驱动，重复定位精度可达0.005mm，可根据预设的线圈参数自动调整切割轨迹，通过调整激光功率、走刀速度、轨迹间距参数，能够适配不同线径、不同匝数、不同外形尺寸的微型线圈加工需求，加工出的线圈线型规则，尺寸偏差可控制在微米级，完全满足中高频电子元件的使用性能要求。设备的上料工位采用带定位槽的型材载具设计，载具沿纵向导轨送入加工位后，由气动夹紧机构自动完成定位锁紧，载具上的定位基准与加工平台的基准面贴合精度控制在0.01mm以内，不需要每次上料后重新做坐标校准，能够有效减少产线换型的辅助时间。

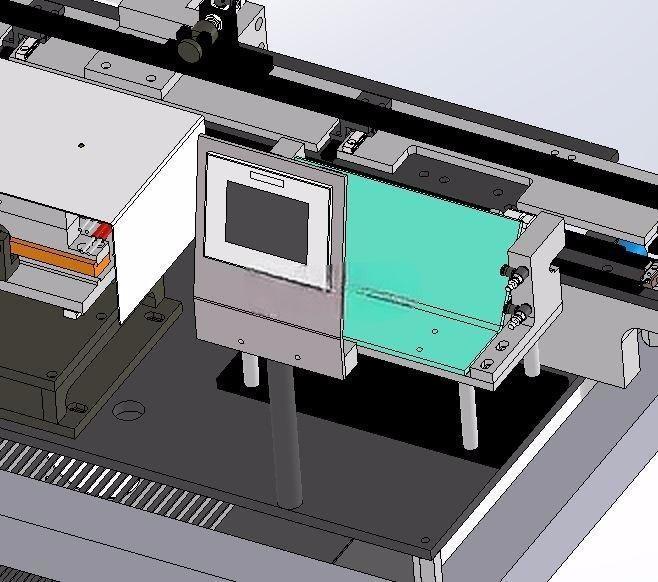

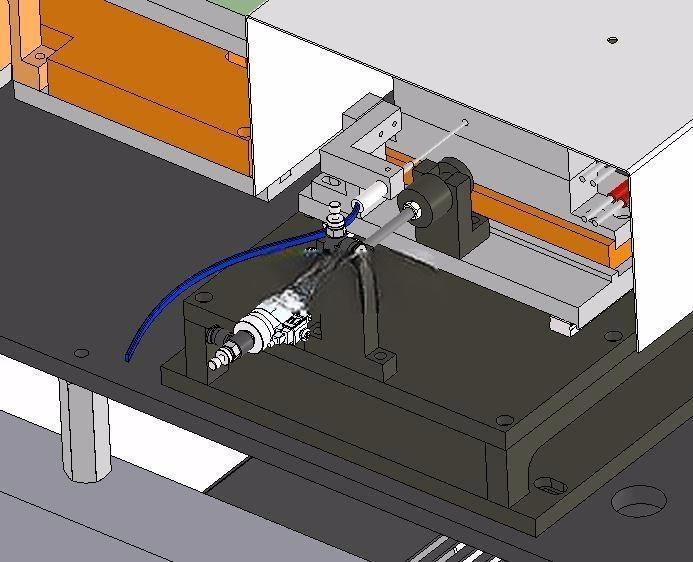

　　在激光加工的基底处理上，设备采用透激光衬底作为线圈成型的承载基底，加工过程中激光不会对衬底造成损伤，待线圈切割成型后，可通过激光去胶或者激光剥离的方式让衬底与线圈完整分离，整个剥离过程不会对成型的微型线圈施加额外的机械应力，从根源上避免了传统脱模工艺容易出现的线圈拉扯变形、排线错位问题。设备集成的打蜡模组布置在激光加工工位的出料侧，采用气动点胶式打蜡结构，蜡液温度通过独立的温控模块闭环控制，温度波动范围不超过±2℃，能够根据线圈的线径与加工速度自动调整打蜡量与喷涂角度，在线圈剥离衬底前完成表面均匀涂覆，蜡层固化后能够为微型线圈提供临时的结构支撑，避免后续转运、装配过程中出现线圈散线、变形问题。从安装边界来看，设备整体占地尺寸控制在1200mm×800mm×1500mm范围内，不需要额外做地基处理，可直接放置在标准车间的防静电工作台面上使用，设备的电气控制箱集成在机架后侧，所有气路、电路走线均通过机架内部的线槽布置，外部无裸露管线，既能够避免车间粉尘、油污对管线的侵蚀，也能减少人员操作时的磕碰风险。设备的操作面板布置在机架前侧的倾斜安装面上，操作人员站在设备正面即可完成所有参数调整、状态监控操作，不需要额外侧身或者移动位置，符合人机工程学的操作要求。

　　在运动部件的防护设计上，所有直线导轨、丝杠传动副均配备了可伸缩的风琴防护罩，能够阻挡加工过程中产生的微小碎屑、蜡雾进入传动间隙，延长传动组件的维护周期，激光加工区域配备了可开合的遮光防护门，防护门带有安全联锁开关，门体打开时激光模组会自动切断输出，避免激光误照射对操作人员造成伤害。这款设备的设计思路没有追求过度复杂的多功能集成，而是围绕微型线圈加工的核心痛点，把激光成型、衬底剥离、打蜡防护三个核心工序做了集成化设计，去掉了不必要的冗余结构，既能够保证加工精度的稳定性，也能降低设备的制造成本与后期维护难度，在小型电子元件加工车间、传感器生产产线中，可直接作为单站加工设备使用，也可以通过增加接驳台与上下游的绕线、检测、包装设备连线组成全自动生产线，适配不同规模的生产场景需求。
